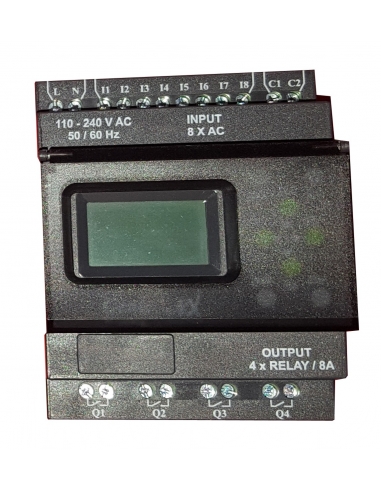

Relé programable Genie 110-240Vac

El relé programable Genie-NX proporciona un excelente rendimiento y funcionalidad para realizar operaciones lógicas simples, de tiempo, contador y operaciones en tiempo real. Esta diseñado para aplicaciones de control simples, tales como equipamientos de edificios, climatización (HVAC), iluminación, estacionamiento, maquinaria y otras aplicaciones. Todos los ajustes de programación y los datos se pueden realizar mediante el teclado integrado y la pantalla, o bien, con el software de programación.

La programación del relé Genie-NX con la ayuda del software de configuración es muy sencilla, sin necesidad de conocimientos de programación. Facilita la generación  de programas, la simulación y documentación de proyectos.

El módulo base dispone de 8 entradas digitales y 4 salidas de relé, puede ser ampliado añadiendo módulos de expansión hasta un máximo de 3, cada uno de ellos cuenta con 8 entradas digitales y 4 salidas, consiguiéndose un máximo de 48 Entradas/Salidas (32 entradas digitales y 16 salidas).

Cuenta con una pantalla LCD retroiluminada para la visualización y modificación de los parámetros pre-seleccionados de los bloques de función, ver el estado de las entradas y las salidas y la programación, así como la presentación de mensajes definidos por el usuario.

La programación ladder se realiza utilizando el software de programación en PC o bien sobre el dispositivo con ayuda del teclado y la pantalla LCD.

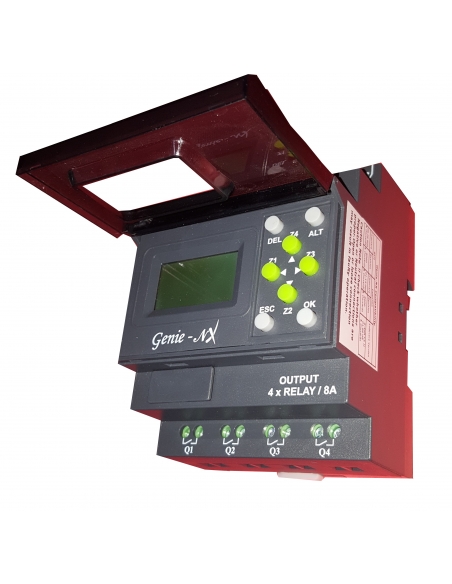

Teclado integrado con tacto suave para la creación y edición de programas en el dispositivo.

El relé programable puede ser bloqueado mediante el uso de una clave de acceso (password).

Resumen de características técnicas:

• Fabricante/Proveedor: VMC
• Referencia: G7DDT9.
• Tensión de alimentación: 110-240Vac. -20%+10%.
• Frecuencia: 50/60Hz.
• Consumo: 5VA.
• Entradas digitales: 8.
• Tensión de las entradas: 110-240Vac.
• Salidas digitales: 4 NO.
• Características de la salidas (carga resistiva): 8A @240Vac, 5A @ 30Vdc.
• Categoría AC-15: 120/240V 3/1,5A.
• Categoría DC-15: 24/125/250V 2/0,22/0,1A.
• Vida eléctrica contactos de salida: 10⁵.
• Vida mecánica contactos de salida: 10⁷.
• número máximo de extensiones: 3.
• Reserva de energía (sólo reloj): 150h (-10ºC..+55ºC).
• Líneas de programación: 250.
• Bloque de funciones:
• Temporizadores: 16 (13 funciones diferentes).
• Contadores: 16 (Arriba/abajo, retentiva seleccionable).
• Interruptor horario: 16 (semanal/diario).
• Comparador contador: 16.
• Mensajes de texto: 16 (con prioridad).
• Relés auxiliares: 32.
• Temperatura de operación: -10ºC..+55ºC.
• Envolvente: ignífugo según UL94-V0.
• Dimensiones (AnxAlxPr)mm: 72x90x65.
• Peso: 230g.
• Montaje: Base/Carril DIN.
• Grado de protección: IP20 para terminales, IP40 para envolvente.

Conexiónado eléctrico:

Dimensiones:
