Three-phase to single-phase transformer 4 KVA 400/230Vac with enclosure

Special manufacturing material

€513.25 Tax included

€424.17 tax excl.

TRTM4

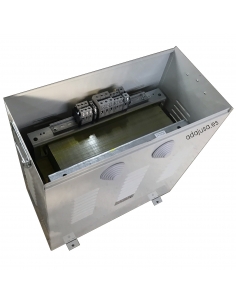

Three-phase to single-phase 4kVAtransformer with IP23 metal enclosure, allows the adaptation of three-phase to single-phase lines and voltages 400Vac to 230Vac. It provides galvanic separation.

This type of transformers are not reversible, i.e. they cannot transform a single-phase line to three-phase.

Reference: TRTM4

Esquema_Transformador_trifasico_monofasico

Representative image for illustrative purposes, the item supplied will correspond to the specifications indicated.

2 questions about the product

Privacy

Shipments

Returns

Description
Frequently questions

Transformer adapter for three-phase 400Vac to single-phase 230Vac lines, galvanic isolation, dry type.

Phase distribution of 50%-25%-25% load. They are supplied in a metal box that provides an IP-23 insulation degree, connection by means of terminals. No overload protection circuit is incorporated.

Manufactured with low loss magnetic sheet and with wire windings of copper, providing high performance.

Attention: This type of transformers are not reversible, i.e. they cannot transform a single-phase line into a three-phase line.

Technical characteristics:

Reference: TRTM4
Primary voltage: three-phase 400Vac.
Secondary voltage: Single-phase 230Vac.
Power: 4KVA.
Frequency: 50/60Hz.
Windings: Thermal class N 200ºC.
Test voltage: 5KV between windings and 3KV between windings and ground.
Insulation: Thermal class F 155ºC and H 180ºC.
Protection: IP-23 (Metal enclosure).
Ambient temperature: TA=25ºC.
Cooling: ANAN (Natural air).
Certification: UNE-EN 61558, UNE-EN 60076

Dimensiones_transformador_trifasico_monofasico

The transformer is supplied without any type of overload protection, it is mandatory to install them to avoid overloading the transformer. The power and current indicated are apparent, the active current provided by the transformer will depend on the power factor of the connected load.

Material for professional use, install in compliance with the regulations in force at the place of installation.

Questions

Question

bonjour,
1. pourriez vous me préciser la signification de la répartition 50-25-25 ?
2. Je dispose d'un générateur triphasé avec une sortie en triangle. Pourriez vous me confirmer que ce produit est compatible du triphasé en triangle ?
En vous remerciant, très cordialement, E Fassy

Answer

Cher client,

Nous vous remercions pour votre demande.

Concernant votre question, nous vous informons de ce qui suit :

1. À propos de la répartition 50-25-25 :

Ce transformateur est conçu pour fournir une sortie monophasée de 230 V (phase + neutre) à partir d’une entrée triphasée de 400 V (entre phases).

La répartition 50-25-25 fait référence à la manière dont la charge est répartie entre les phases à l’entrée :

50 % de la puissance est prélevée sur une phase principale.
Les 50 % restants sont répartis de manière égale (25 % + 25 %) sur les deux autres phases.

Ce système permet un meilleur équilibrage de la charge triphasée lorsqu’un transformateur monophasé est connecté à un réseau triphasé.

2. Concernant la compatibilité avec un générateur en triangle (Δ) :

Oui, ce transformateur est compatible avec les générateurs triphasés en configuration triangle, à condition que la tension entre phases soit de 400 V.

Il ne nécessite pas de neutre à l’entrée, uniquement deux phases avec 400 V entre elles. Par conséquent :

✅ Si votre générateur triphasé en triangle fournit 400 V entre phases, vous pouvez utiliser ce transformateur sans problème.
⛔ Si le générateur fournit une autre tension (par exemple 230 V entre phases), ce modèle ne serait pas compatible.

Si vous souhaitez confirmer la tension de sortie de votre générateur ou avez toute autre question concernant l’installation, nous serons ravis de vous aider.

Tous nos produits sont destinés à un usage professionnel et doivent être installés par du personnel qualifié. Veuillez vérifier avant de passer commande que le produit correspond à vos besoins.

Cordialement,
Adajusa

Eddie on 07/09/2025 23:56:55

Question

Bonjour, je souhaiterai connaitre la puissance de perte absorbé par ce transformateur en fonctionnement . Transformateur triphasé à monophasé 4 KVA 400/230Vac Salutations N. Bel

Answer

En ce qui concerne votre question, nous imaginons que vous faites référence aux pertes. Cela ne dépend pas du transformateur, cela dépend de la charge, un transformateur dans le vide a une perte de 3 à 4% en résistif pur, et selon la charge varie jusqu'à 20%. Si ce ne sont pas les données auxquelles vous faites référence, pourriez-vous préciser un peu plus ce à quoi vous faites référence ? Meilleures salutations

Nicolas on 03/07/2022 15:08:43
