Transformador trifásico a monofásico 4 KVA 400/230Vac con caja

Material fabricación especial

513,25 € IVA incluido

424.17 IVA no incluido

TRTM4

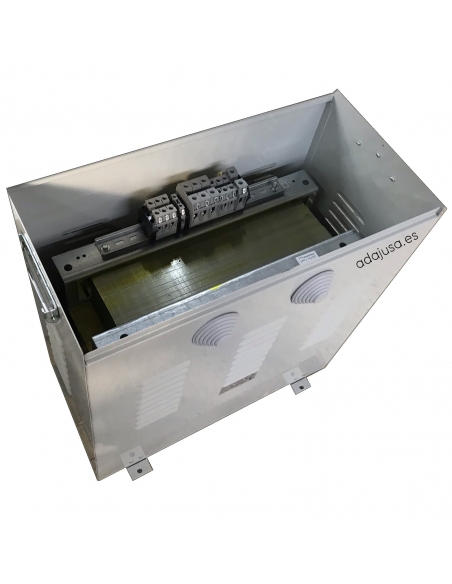

Transformador trifásico a monofásico de 4kVA con caja metálica IP23, permite la adaptación de líneas trifásicas a monofásicas y tensiones 400Vac a 230Vac. Proporciona separación galvánica.

Este tipo de transformadores no son reversibles, es decir, no pueden transformar una línea monofásica a trifásica.

Referencia: TRTM4

Esquema_Transformador_trifasico_monofasico

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

2 consultas sobre el producto

Privacidad

Envíos

Devoluciones

Descripción
Preguntas frecuentes

Transformador adaptador de líneas trifásicas 400Vac a monofásicas 230Vac., separación galvánica, tipo seco.

Reparto de fases de 50%-25%-25% de carga. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas. No incorpora ningún circuito de protección contra sobrecargas.

Fabricados con chapa magnética de bajas pérdidas y con devanados de hilo de cobre, proporcionando un alto rendimiento.

Atención: Este tipo de transformadores no son reversibles, es decir, no pueden transformar una línea monofásica en trifásica.

Características técnicas:

Referencia: TRTM4
Tensión de primario: trifásica 400Vac.
Tensión de secundario: Monofásica 230Vac.
Potencia: 4KVA.
Frecuencia: 50/60Hz.
Bobinados: Clase térmica N 200ºC.
Tensión de prueba: 5KV entre bobinados y 3KV entre bobinados y masa.
Aislantes: Clase térmica F 155ºC Y H 180ºC.
Protección: IP-23 (Caja metálica).
Temperatura ambiente: TA=25ºC.
Refrigeración: ANAN (Aire natural).
Certificado: UNE-EN 61558, UNE-EN 60076

Dimensiones_transformador_trifasico_monofasico

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador. La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Preguntas

Pregunta

bonjour,
1. pourriez vous me préciser la signification de la répartition 50-25-25 ?
2. Je dispose d'un générateur triphasé avec une sortie en triangle. Pourriez vous me confirmer que ce produit est compatible du triphasé en triangle ?
En vous remerciant, très cordialement, E Fassy

Respuesta

Cher client,

Nous vous remercions pour votre demande.

Concernant votre question, nous vous informons de ce qui suit :

1. À propos de la répartition 50-25-25 :

Ce transformateur est conçu pour fournir une sortie monophasée de 230 V (phase + neutre) à partir d’une entrée triphasée de 400 V (entre phases).

La répartition 50-25-25 fait référence à la manière dont la charge est répartie entre les phases à l’entrée :

50 % de la puissance est prélevée sur une phase principale.
Les 50 % restants sont répartis de manière égale (25 % + 25 %) sur les deux autres phases.

Ce système permet un meilleur équilibrage de la charge triphasée lorsqu’un transformateur monophasé est connecté à un réseau triphasé.

2. Concernant la compatibilité avec un générateur en triangle (Δ) :

Oui, ce transformateur est compatible avec les générateurs triphasés en configuration triangle, à condition que la tension entre phases soit de 400 V.

Il ne nécessite pas de neutre à l’entrée, uniquement deux phases avec 400 V entre elles. Par conséquent :

✅ Si votre générateur triphasé en triangle fournit 400 V entre phases, vous pouvez utiliser ce transformateur sans problème.
⛔ Si le générateur fournit une autre tension (par exemple 230 V entre phases), ce modèle ne serait pas compatible.

Si vous souhaitez confirmer la tension de sortie de votre générateur ou avez toute autre question concernant l’installation, nous serons ravis de vous aider.

Tous nos produits sont destinés à un usage professionnel et doivent être installés par du personnel qualifié. Veuillez vérifier avant de passer commande que le produit correspond à vos besoins.

Cordialement,
Adajusa

Eddie en 09/07/2025 23:56:55

Pregunta

Bonjour, je souhaiterai connaitre la puissance de perte absorbé par ce transformateur en fonctionnement . Transformateur triphasé à monophasé 4 KVA 400/230Vac Salutations N. Bel

Respuesta

En ce qui concerne votre question, nous imaginons que vous faites référence aux pertes. Cela ne dépend pas du transformateur, cela dépend de la charge, un transformateur dans le vide a une perte de 3 à 4% en résistif pur, et selon la charge varie jusqu'à 20%. Si ce ne sont pas les données auxquelles vous faites référence, pourriez-vous préciser un peu plus ce à quoi vous faites référence ? Meilleures salutations

Nicolas en 07/03/2022 15:08:43
