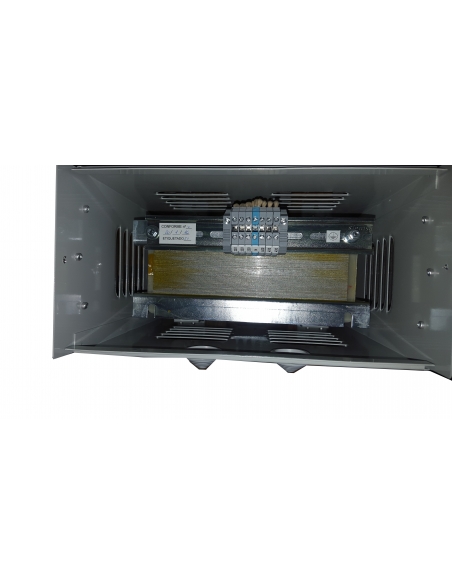

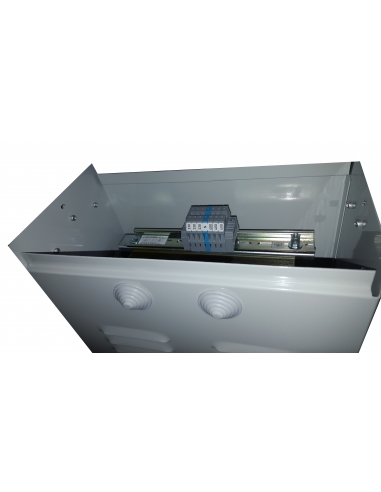

Autotransformador trifásico 230/400V 8 KVA reversible con caja

364,19 € IVA incluido

300,98 € IVA no incluido

¡Envío gratis a España!

Autotransformador reversible trifásico de 8kVA con caja metálica, que permite la adaptación de tensión de 230Vac trifásicos a 400Vac trifásicos o 400Vac trifásicos a 230Vac trifásicos. Genera también neutro.

Permite adaptar la tensión en maquinaria, motores, bombas, etc.., de forma económica.

Referencia: ADB28002623

esquema eléctrico autotransformador trifásico
Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

3 consultas sobre el producto
Privacidad
Envíos
Devoluciones


Autotransformador trifásico para cambio de tensión, tipo seco, reversible, capaz de generar neutro a la vez que transforman el valor de la tensión. Son indicados cuando se requiera adaptar la tensión de una forma económica, sin separación galvánica. Su campo de aplicación habitual es la adaptación de tensiones en maquinas, bombas, motores, etc.. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas.

Fabricados con chapa magnética de bajas pérdidas y con devanados de hilo de cobre, proporcionando un alto rendimiento.



Características técnicas:

  • Referencia: ADB28002623
  • Bobinados: Clase térmica N 200ºC.
  • Relación de transformación 230/400V y neutro. Reversible
  • Potencia: 8 KVA.
  • Intensidad aparente:
    • 400Vac: 11.6A
    • 230Vac: 20.1A
  • Frecuencia: 50/60Hz.
  • Conexión: Yn0.
  • Tensión de prueba: 3KV entre bobinados y masa.
  • Aislantes: Clase térmica F 155ºC Y H 180ºC.
  • Protección: IP-23 (Caja metálica).
  • Temperatura ambiente: TA=25ºC.
  • Refrigeración: ANAN (Aire natural).
  • Certificado: UNE-EN 61558, UNE-EN 60076.



Dimensiones autotransformadores trifásicos Sevein

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador.
La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Consultas

Pregunta
Tenemos un suministro en tres fases a 133V sin Neutro. Quisiéramos conectar un inversor fotovoltaico trifásico con potencia máxima de 6,6 kW.

Entiendo que por las indicaciones del fabricante en perdidas esta carga se puede meter en la referencia ADB31002623

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4465-autotransformador-trifasico-230400v-10-kva-reversible-con-caja-8435532844655.html?srsltid=AfmBOopX6IDOTBt51HwyqYhEK1ksx_-_M_Ri1IVWIR03PnGk82GGkwHM664

¿Me lo pueden confirmar o calcular?
Respuesta
Buenas tardes,

Para una carga de 6,6kW, nosotros le recomendamos el autotransformador de 12,5kVA

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4466-autotransformador-trifasico-230400v-12-5-kva-reversible-con-caja-8435532844662.html

Es importante tener en cuenta que para el cálculo de la potencia del equipo hay que sobredimensionarlo en un 20% para garantizar el correcto funcionamiento del mismo y evitar posibles problemas.


Gracias por su consulta.


Un saludo

ADAJUSA
Luis Garcia Garcia el día 27/11/2023 10:27:09
Pregunta
Si disponemos de una conexion de trifásica 400V, apartir de la cual necesitamos alimentar una carga de 230V monofásica. Se puede usar este autotransformador con único fin de generar neutro? Conectaríamos la carga que requiere 230V monofásica entre neutro y una de las lineas de 400V. Esto es correcto ? Con este autotransformador de 8KVA, qué potencia tendriamos disponible entre el neutro generado y una de las fases de 400VAC? Muchas gracias.
Respuesta
Buenos días.

Con un autotransformador no puede hacerlo, no puede meter toda la carga a una sóla fase

Necesita un transformador de trifásico a monofásico, de los dos bornas de salida, una de ellas tiene que conectarla a una pica de tierra independiente a la del resto de la instalación, esa sería considerada como neutro.



Transformador adaptador de líneas trifásicas 400Vac a monofásicas 230Vac., separación galvánica, tipo seco.

Reparto de fases de 50%-25%-25% de carga. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas. No incorpora ningún circuito de protección contra sobrecargas.



Este transformador de 8 KVA soporta una carga de 5,6 KW, el fabricante indica que hay que dimensionar un 20 % ,    5,6 x 20 % = 1,12

5,6 - 1,12 = 4,48 KW es la carga ma´xima a la que debe ser sometido.

A la salida del transformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar.

Saludos

Adajusa
Antonio García el día 10/10/2023 14:27:16
Pregunta
Hola, Tenemos que instalar un compresor de clima 380v trifasico modelo Compresor Copeland Scroll ZR94KCE-TFD-455 R22, R407C 380-420V / 50Hz en una máquina de aire que se ha estropeado para sustituir un compresor de 220v trifasico. Nuestra linea es 220v trifasica, podemos utilizar este transformador??
Respuesta

Buenos días,

Este tipo de elementos son los que se utilizan para adaptar niveles de tensión, la aplicación para la que ustedes la están valorando es la habitual.
Este autotransformador les puede elevar la tensión desde 230 trifasico a 400 trifasicos y generarles un neutro por si su maquina lo necesitase.
El transformador esta tiene la certificación CE y esta fabricado bajo normativa. El factor de servicio es de 100% y se suministra en caja ya montado con un grado de protección IP-23.

Cuando procedan a su instalación han de cumplir la normativa vigente para el lugar de la instalación.

Este material esta en stock, lo pueden recibir en 1 o 2 días.

Saludos

Jesus Ramos el día 19/06/2018 17:32:56
