Name: Autotransformador trifásico 230/400V 5 KVA reversible con caja
Brand: Generico-SEV
SKU: ATT5
Price: 276.5697 EUR
Availability: InStock

276,57 € IVA incluido

228,57 € IVA no incluido

¡Envío gratis a España!

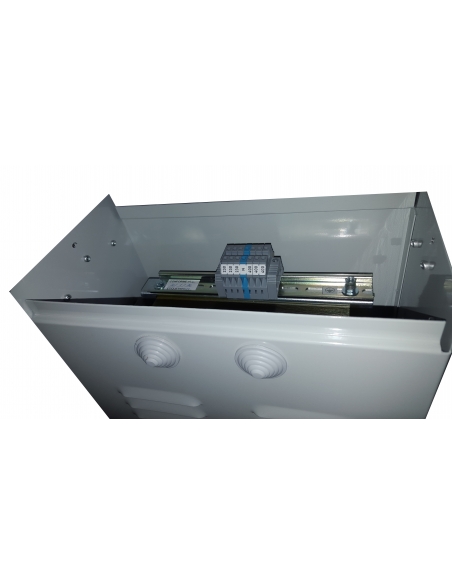

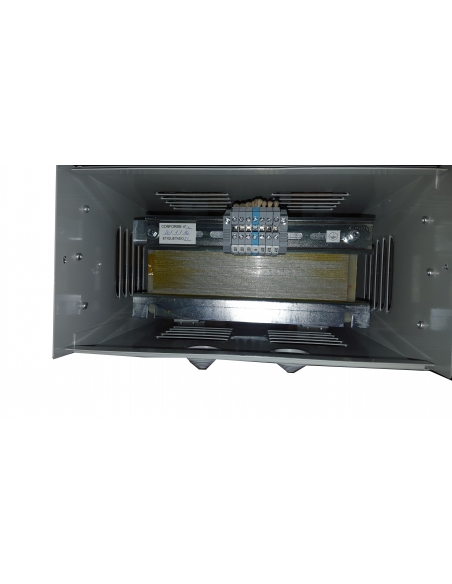

Autotransformador reversible trifásico de 5kVA con caja metálica, permite la adaptación de tensión de 230Vac trifásicos a 400Vac trifásicos o 400Vac trifásicos a 230Vac trifásicos. Genera también neutro.

Permite adaptar la tensión en maquinaria, motores, bombas, etc.., de forma económica.

Referencia: ATT5

esquema eléctrico autotransformador trifásico Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

6 consultas sobre el producto

Privacidad

Envíos

Devoluciones

Autotransformador trifásico para cambio de tensión, tipo seco, reversible, capaz de generar neutro a la vez que transforman el valor de la tensión. Son indicados cuando se requiera adaptar la tensión de una forma económica, sin separación galvánica. Su campo de aplicación habitual es la adaptación de tensiones en maquinas, bombas, motores, etc.. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas.

Fabricados con chapa magnética de bajas pérdidas proporcionando un alto rendimiento.

Características técnicas:

Referencia: ATT5
Bobinados: Clase térmica N 200ºC.
Relación de transformación 230/400V y neutro. Reversible.
Potencia: 5 KVA.
Intensidad aparente:
- 400Vac: 7.2A
- 230Vac: 12.6A
Frecuencia: 50/60Hz.
Conexión: Yn0.
Tensión de prueba: 3KV entre bobinados y masa.
Aislantes: Clase térmica F 155ºC Y H 180ºC.
Protección: IP-23 (Caja metálica).
Temperatura ambiente: TA=25ºC.
Refrigeración: ANAN (Aire natural).
Certificado: UNE-EN 61558, UNE-EN 60076.

Dimensiones autotransformadores trifásicos Sevein

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador.
La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Anexo transformadores ES

Anexo instrucciones transformadores

Descargar (173.88KB)

Anexo transformadores PT

Anexo instrucciones transformadores PT

Descargar (594.49KB)

Anexo transformadores FR

Anexo instrucciones transformadores FR

Descargar (598.96KB)

Anexo transformadores IT

Anexo instrucciones transformadores IT

Descargar (422.86KB)

Anexo transformadores EN

Anexo instrucciones transformadores EN

Descargar (427.88KB)

Consultas

Pregunta

Bonjour. J'habite en Belgique en périphérie Bruxelloise et le réseau électrique, contrairement en France, est de 3 x 230v SANS NEUTRE dans ma région, ce qui m'empêche d'utiliser un chargeur domestique monophasé de 3.7kw. (suffisant pour un véhicule hybride rechargeable)
Je suis donc obligé de placer, avant la prise renforcée EVLink Schneider que j'ai installé, un autotransformateur.Je voulais vous demander si un autotransformateur de 5 KVA suffit pour un chargeur de cette puissance (3.7kw) ou dois je prévoir plus? Merci de votre réponse .Eric Fontaine

Respuesta

Bonjour,

L'autotransformateur dont vous nous parlez est un autotransformateur triphasé. Et d'après ce que tu dis tu as un chargeur monophasé.

Votre réseau est-il également monophasé ? Dans ce cas, vous devez utiliser du matériel monophasé et non triphasé.

Cependant, pour un chargeur de 3,7 kW, une unité de 5 kVA est un peu petite. Il est nécessaire de surdimensionner le calcul de l'équipement de 20% de la charge à laquelle il sera soumis, pour assurer un fonctionnement correct et sûr. Il devrait être d'au moins 7 kVA.

Salutations

ADAJUSA

Eric el día 28/01/2025 21:41:28

Pregunta

Buenas tardes el amperaje es repartido entre cada fase o te lo puede entregar en una fase?

Respuesta

Buenas tardes.

Sólamente es adecuado cuando se necesita un combio de tensión 230 Vac trifásico a 400 Vac trifásico o viceversa, no es válido para instalaciones monofásicas 230 Vac.

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4463-autotransformador-trifasico-230400v-5-kva-reversible-con-caja--8435532844631.html

La intensidad es por cada fase. El transformador de 5 KVA soporta una carga de 3,5 KW, el fabricante indica que hay que dimensionarlo un 20 % , por lo tanto no debe ser sometida a más de 2,8KW siguiendo la premisa del fabricante.

Saludos

Adajusa

Ángel David Torresano Díaz-Plaza el día 29/05/2024 16:42:34

Pregunta

Tengo un grupo electógeno de trifasica de 10KVA que quiero aprovechar toda su potencia para una instalacion monofásica sin descompensar las fases cuando una linea consuma más, etc.
¿Sirve este transformador?
¿Enfasa las fases en salida¿
Gracias.

Respuesta

Buenos días.

El autotransformador que ha seleccionado es trifásico, 400/230 Vac por lo tanto, no le sirve para tener 230 Vac en la salida, en todo caso tiene que seleccionar un transformador trifásico / monofásico. Si el grupo electrógeneo es de 10 KVA equivale a 7 KW, tiene que buscar un transformador de esa potencia.

Un transformador de 5 KVA equivale a 3,5 KW

El fabricante de los tranformadores indica que hay que dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, para poder utilizar toda la potencia del generador tiene que buscar un transformador mayor.... 7 x 20 % = 8,4 KW

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8939-transformador-trifasico-a-monofasico-12-kva-400230vac-con-caja-8435532889397.html

A la salida del transformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar.

Estos tranformadores están diseñados para líneas convencionales, verifique que cumpla con sus especificaciones.

Saludos

Adajusa

Sergi Sala Fajardo el día 24/05/2024 23:31:57

Pregunta

Buenas, tengo una maquina que consume 4,5 kw este modelo me soportaría ese consumo, o me recomienda otro? tengo en mi vivienda 220v y la maquina es de 380v. Muchas gracias

Respuesta

Estimado cliente,

La recomendación es siempre 1 KVA más como margen de más. En este caso el margen es muy pequeño, pero la siguiente con las mismas características, es un autotransformador trifásico de 8KVA, con lo cual, en este caso no podemos indicarle cuál de las dos opciones debe comprar.

Un saludo

ADAJUSA

MIGUEL el día 25/10/2022 08:05:48

Pregunta

Puedo usarlo en una instalación de paneles solares trifásico para pasarla a monofasica con neutro 380/230

Respuesta

Buenas tardes.

Ese transformador es de 400 Vac trifásico a 230 Vac monofásico. Sus paneles solares estarán conectados a un inversor que tendrá la salida a una tensión determinada, si la tensión de salida del inversor es 400 Vac trifásico, si lo puede conectar.

Saludos

Jose tomas el día 11/10/2022 23:07:01

Pregunta

puedo usar este transformador para un elevador de coches, que tiene un motor de 380v y 4 cv

Respuesta

Buenos días,

Le informo que los autotransformadores sirven para adaptar niveles de tensión, no entiendo su pregunta. Si usted tiene 400V trifasicos, los puede convertir en 230V trifasicos o viceversa.

No sirven para cambiar de monofásica a trifasica ni viceversa.

No puedo ser mas concreto, pues no entiendo bien la pregunra.

Saludos

ion meaza imaz el día 16/08/2018 16:10:38
