Autotransformador trifásico 230/400V 31,5 kVA reversible con caja

Name: Autotransformador trifásico 230/400V 31,5 kVA reversible con caja
Brand: Generico-SEV
SKU: ATT31,5
Price: 758.6458 EUR
Availability: InStock

758,65 € IVA incluido

626,98 € IVA no incluido

¡Envío gratis a España!

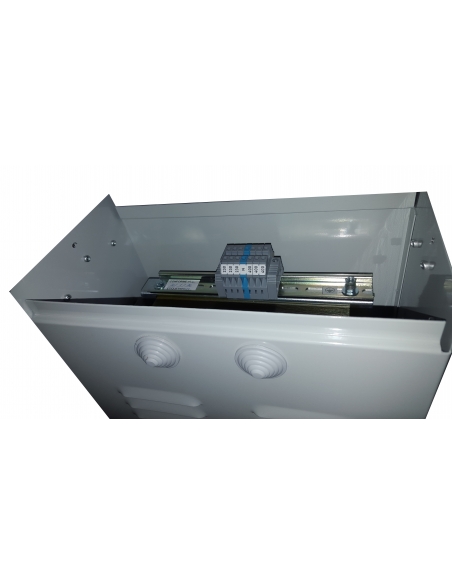

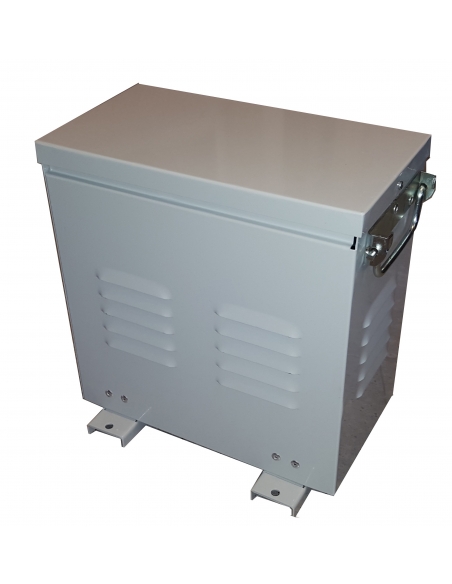

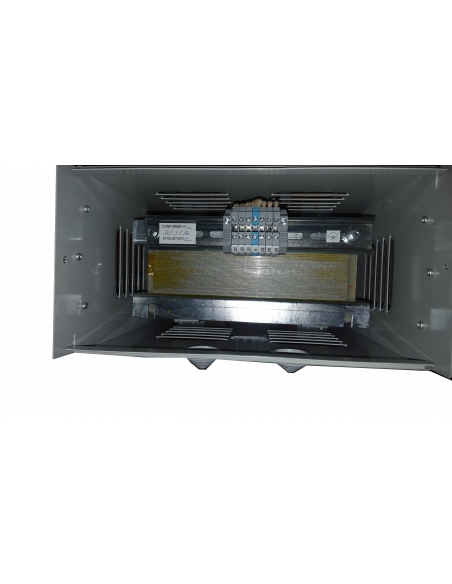

Autotransformador reversible trifásico de 31,5kVA con caja metálica, permite la adaptación de tensión de 230Vac trifásicos a 400Vac trifásicos o 400Vac trifásicos a 230Vac trifásicos. Genera también neutro.

Permite adaptar la tensión en maquinaria, motores, bombas, etc.., de forma económica.

Referencia: ATT-31,5

esquema eléctrico autotransformador trifásico
Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

1 consulta sobre el producto

Privacidad

Envíos

Devoluciones

Autotransformador trifásico para cambio de tensión, tipo seco, reversible, capaz de generar neutro a la vez que transforma el valor de la tensión. Son indicados cuando se requiera adaptar la tensión de una forma económica, sin separación galvánica. Su campo de aplicación habitual es la adaptación de tensiones en maquinas, bombas, motores, etc.. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas.

Fabricados con chapa magnética de bajas pérdidas proporcionando un alto rendimiento.

Características técnicas:

Referencia: ATT-31,5
Bobinados: Clase térmica N 200ºC.
Relación de transformación 230/400V y neutro. Reversible.
Potencia: 31,5 KVA.
Intensidad aparente:
- 400Vac: 45.5A
- 230Vac: 79.2A
Frecuencia: 50/60Hz.
Conexión: Yn0.
Tensión de prueba: 3KV entre bobinados y masa.
Aislantes: Clase térmica F 155ºC Y H 180ºC.
Protección: IP-23 (Caja metálica).
Temperatura ambiente: TA=25ºC.
Refrigeración: ANAN (Aire natural).
Certificado: UNE-EN 61558, UNE-EN 60076.

Dimensiones autotransformadores trifásicos Sevein

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador.
La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Anexo transformadores ES

Anexo instrucciones transformadores

Descargar (173.88KB)

Anexo transformadores PT

Anexo instrucciones transformadores PT

Descargar (594.49KB)

Anexo transformadores FR

Anexo instrucciones transformadores FR

Descargar (598.96KB)

Anexo transformadores IT

Anexo instrucciones transformadores IT

Descargar (422.86KB)

Anexo transformadores EN

Anexo instrucciones transformadores EN

Descargar (427.88KB)

Consultas

Pregunta

La intensidad en 400V son 45,5A por fase?

Respuesta

Buenos días.

Un autotransformador de 31,5 KVA conectado entrada 230 Vac trifásico salida 400 Vac trifásico trabajando al 100% la intensidad máxima a la salida es 45,5 A por fase, a la salida del transformador hay que instalar un elemento de corte que esté en función de la intensidad máxima que es capaz de soportar, en su caso lo que más se aproxima es 40 A.

No obstante, verifique que cumpla con sus especificaciones.

Saludos

Adajusa

Juanjo el día 31/01/2025 21:19:11
