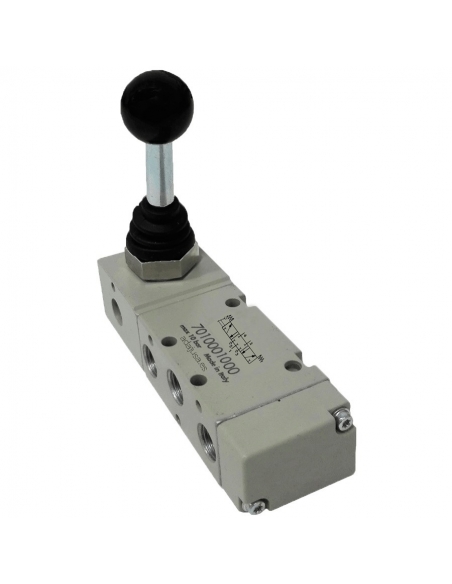

Válvula palanca manual 1/2 5/3 posiciones fijas centros cerrado - Metal Work

Válvula de 1/2 accionamiento manual por palanca de 3 posiciones, centros cerrados, 3 posiciones fijas, la válvula cambia de posición cuando se acciona la palanca y permanece en esta hasta que se cambie de posición, para control de cilindros de doble efecto, la válvula dispone de 3 posiciones, en una de ellas el cilindro avanza, en la central, el cilindro se detiene pero mantiene presión (fuerza) no dejando escapar el aire presente en sus salidas, y en la otra posición el cilindro se recoge.

Características técnicas:

• Fabricante: Metal Work.
• Referencia: MAV 46 LEO CC
• Código: 7030000500.
• Fluido: Aire a presión o vacío, con o sin lubricación.
• Cuerpo de la Válvula: aluminio.
• Material de la corredera: Aluminio niquelado.
• Juntas: NBR.
• número de vías: 5.
• Tamaño: 1/2".
• Posiciones: 3 centros cerrado.
• Mando: Por palanca.
• Presión de trabajo: Vacío÷10 bar.
• Temperatura: -10÷60ºC.
• Diámetro nominal: 15
• Conductancia C (Nl/min · bar): 971.43
• Relación crítica b (bar/bar): 0.43
• Caudal a 6bar ΔP 0,5bar: 3200Nl/min.
• Caudal a 6bar ΔP 1bar:    4600 Nl/min.
• Instalación: en cualquier posición.



Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
