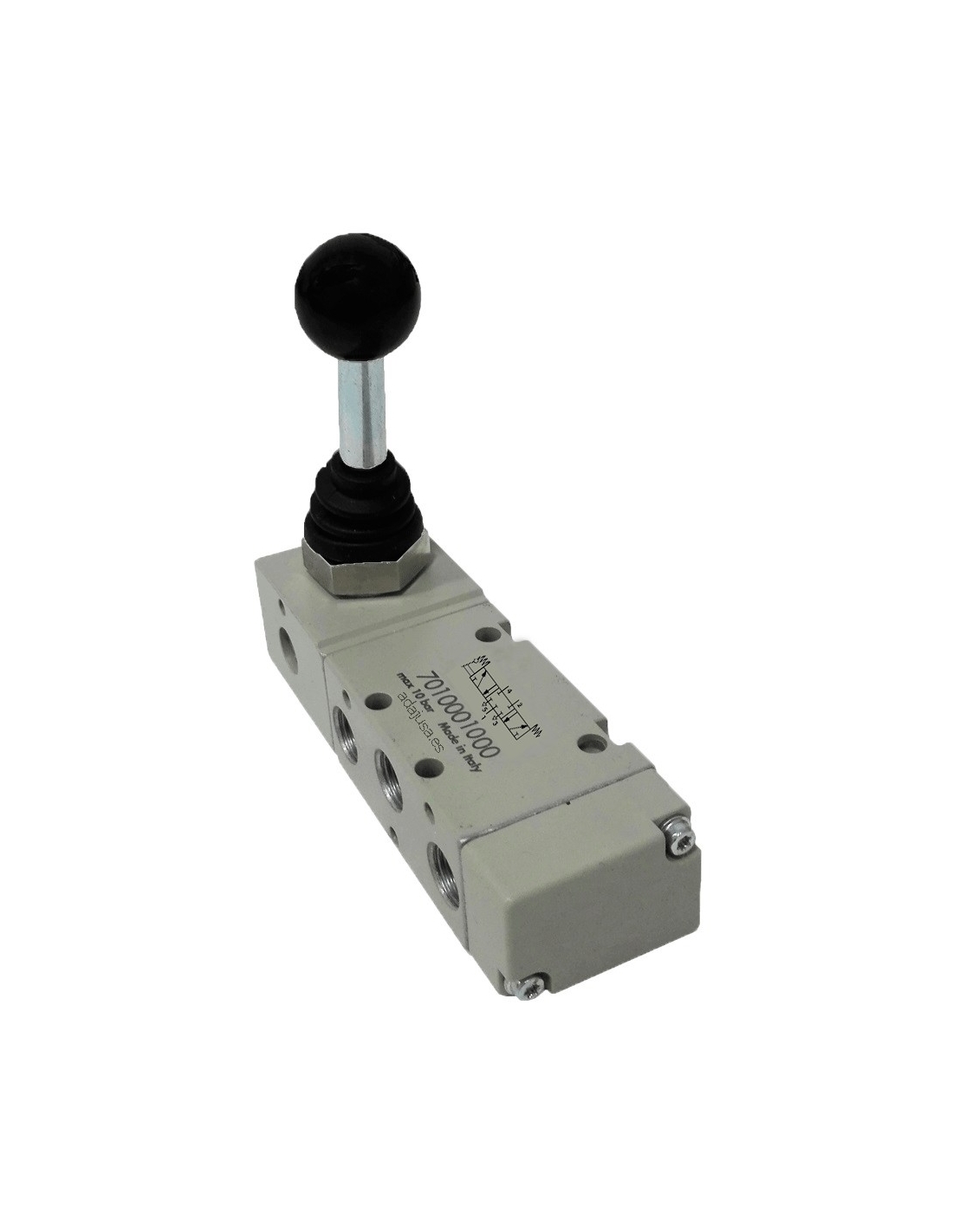

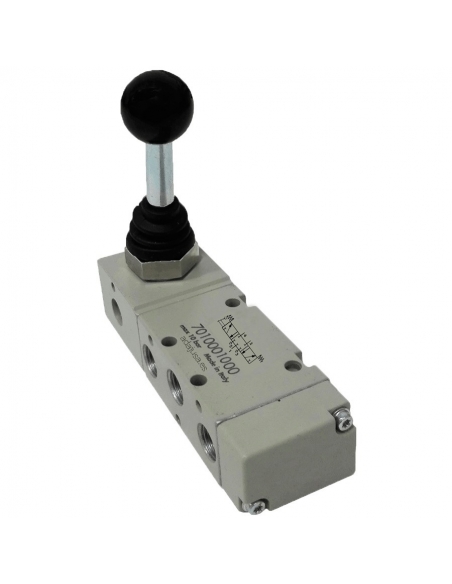

Válvula palanca manual 1/2 5/3 centros escape retorno muelle palanca 90 grados - Metal Work

Válvula de 1/2 accionamiento manual por palanca de 3 posiciones, centros en escape, retorno resorte, la válvula se acciona cuando se actúa la palanca y vuelve a la posición de reposo cuando la palanca deja de accionarse, para control de cilindros de doble efecto, la válvula dispone de 3 posiciones, en una de ellas el cilindro avanza, en la central, el cilindro se detiene pero mantiene presión (fuerza) no dejando escapar el aire presente en sus salidas, y en la otra posición el cilindro se recoge.

También puede ser usada como válvula de paso o corte y de uso general

Características técnicas:

• Fabricante: Metal Work.
• Referencia: MAV 46 LES OC
• Código: 7030000900.
• Fluido: Aire a presión o vacío, con o sin lubricación.
• Cuerpo de la Válvula: aluminio.
• Material de la corredera: Aluminio niquelado.
• Juntas: NBR.
• número de vías: 5.
• Tamaño: 1/2".
• Posiciones: 3 centros escape, retorno por resorte.
• Mando: Por palanca.
• Presión de trabajo: Vacío÷10 bar.
• Temperatura: -10÷60ºC.
• Diámetro nominal: 15
• Conductancia C (Nl/min · bar): 971.43
• Relación crítica b (bar/bar): 0.43
• Caudal a 6bar ΔP 0,5bar: 3200Nl/min.
• Caudal a 6bar ΔP 1bar:    4600 Nl/min.
• Instalación: en cualquier posición.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
