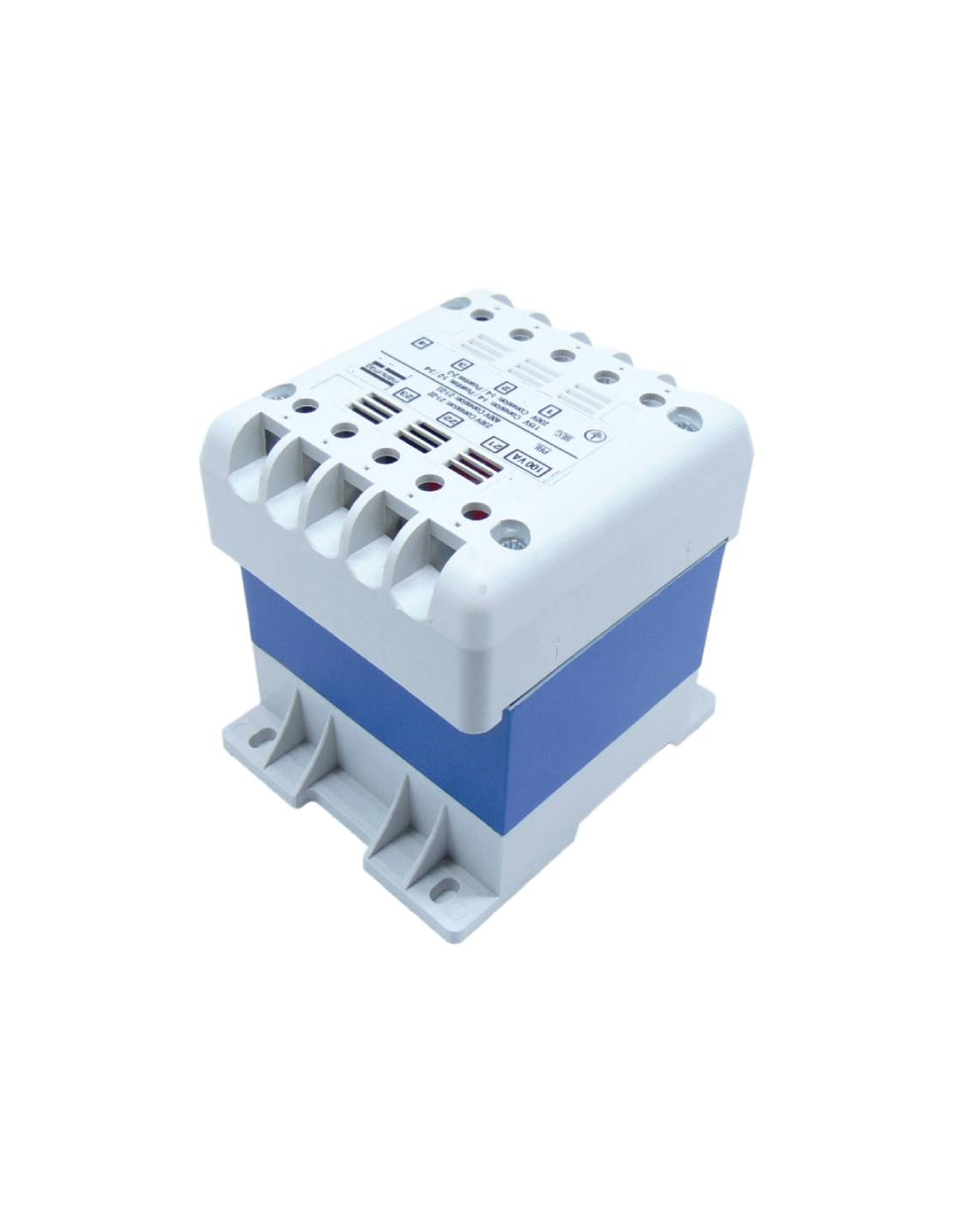

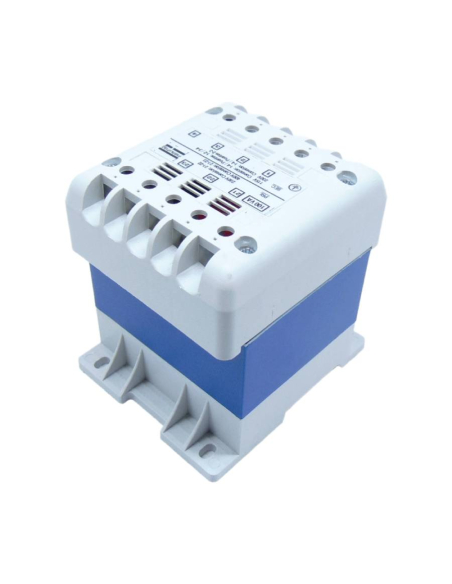

Transformador 160VA E:230/400V S:115/230V IP20 Serie TF

Transformador monofásico de separación para mando y maniobra de 160VA; entrada 230/400Vac y salida 115V/230Vac seleccionables cada una de ellas mediante puentes. Transformador con aislamiento galvánico en caja de polímero de alta resistencia que le confiere un grado de protección IP20 . En función de la forma de conexionado de los dos secundarios de salida, el transformador puede suministrar 115Vac con una intensidad de 1,39A (intensidad aparente), o 230Vac con una intensidad de 0,70A (intensidad aparente).

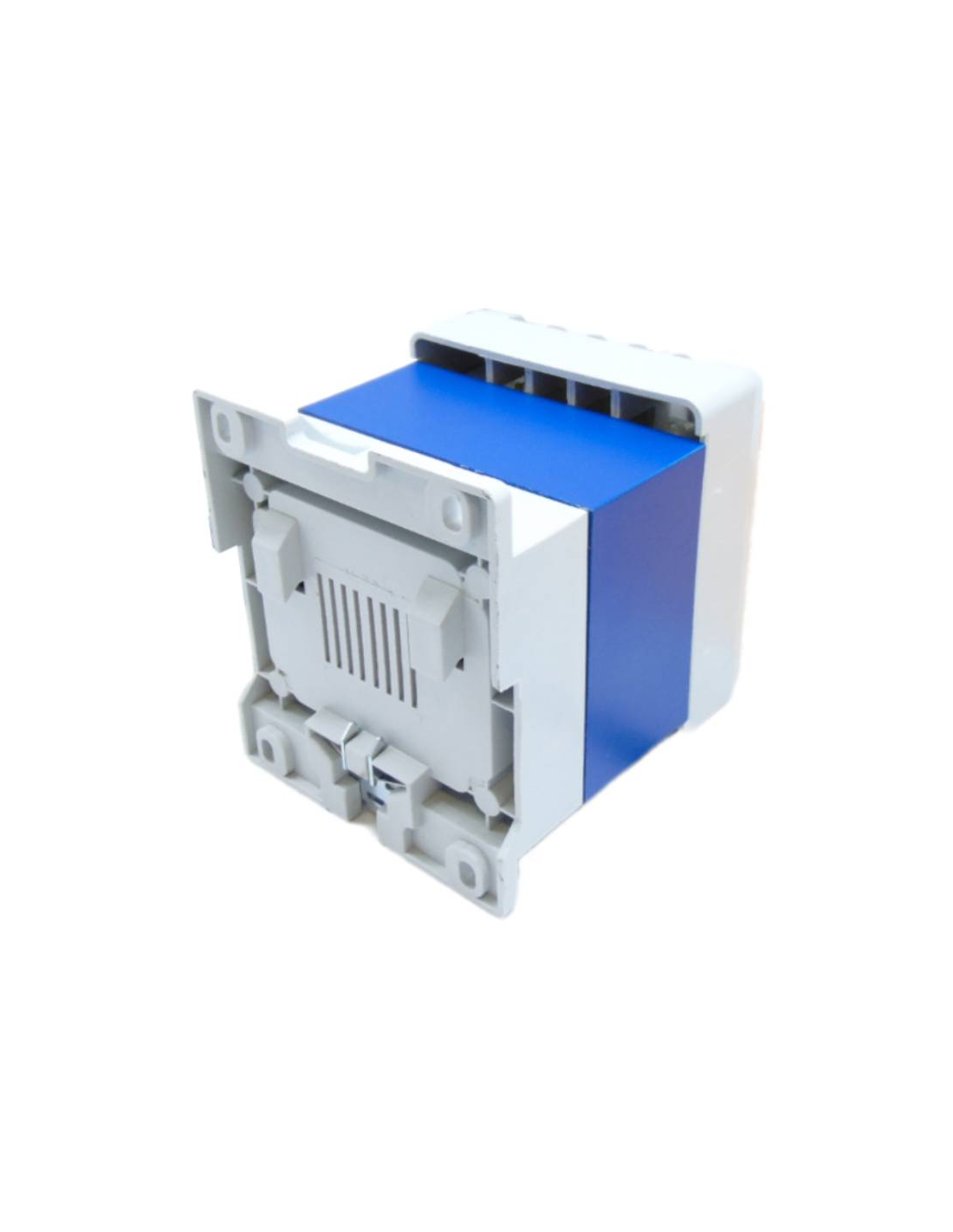

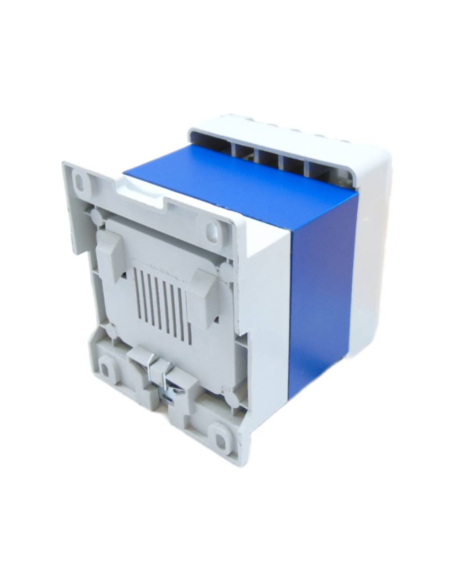

Este tipo de transformadores está especialmente diseñado para la protección y separación eléctrica del circuito de entrada (primario) del circuito de salida (secundario) mediante aislamiento galvánico. Adecuado para la protección de equipos eléctricos y electrónicos contra picos de tensión o interferencias, reducción del ruido eléctrico en sistemas sensibles y separación de circuitos en instalaciones industriales para prevenir descargas. Fijación mediante tornillería o carril DIN.

Este tipo de transformadores son reversibles.

Características técnicas:

• Fabricante: Generico-MANU
• Referencia: TF041163201
• Potencia del transformador: 160VA
• Tensión del primario: 230/400Vac
• Tensión del secundario (salida): 115/230Vac (seleccionable mediante puentes)
• Intensidad máxima (salida): 1,39A (115Vac)  / 0,70A (230Vac)   (seleccionable mediante puentes)
• Frecuencia: 50/60Hz
• Rigidez dieléctrica entre primario y secundario: 4900V
• Rigidez dieléctrica entre primario y masa: 3500V
• Bobinado: Hilo de cobre, clase H. Primario y secundario separado (separación galvánica)
• Grado de protección: IP20
• Clase de protección: I
• Clase de aislamiento: T40/F
• Conexión: Bornas de tornillo-fastón
• Peso: 5,68Kg
• Normativa: EN 61558-2-4

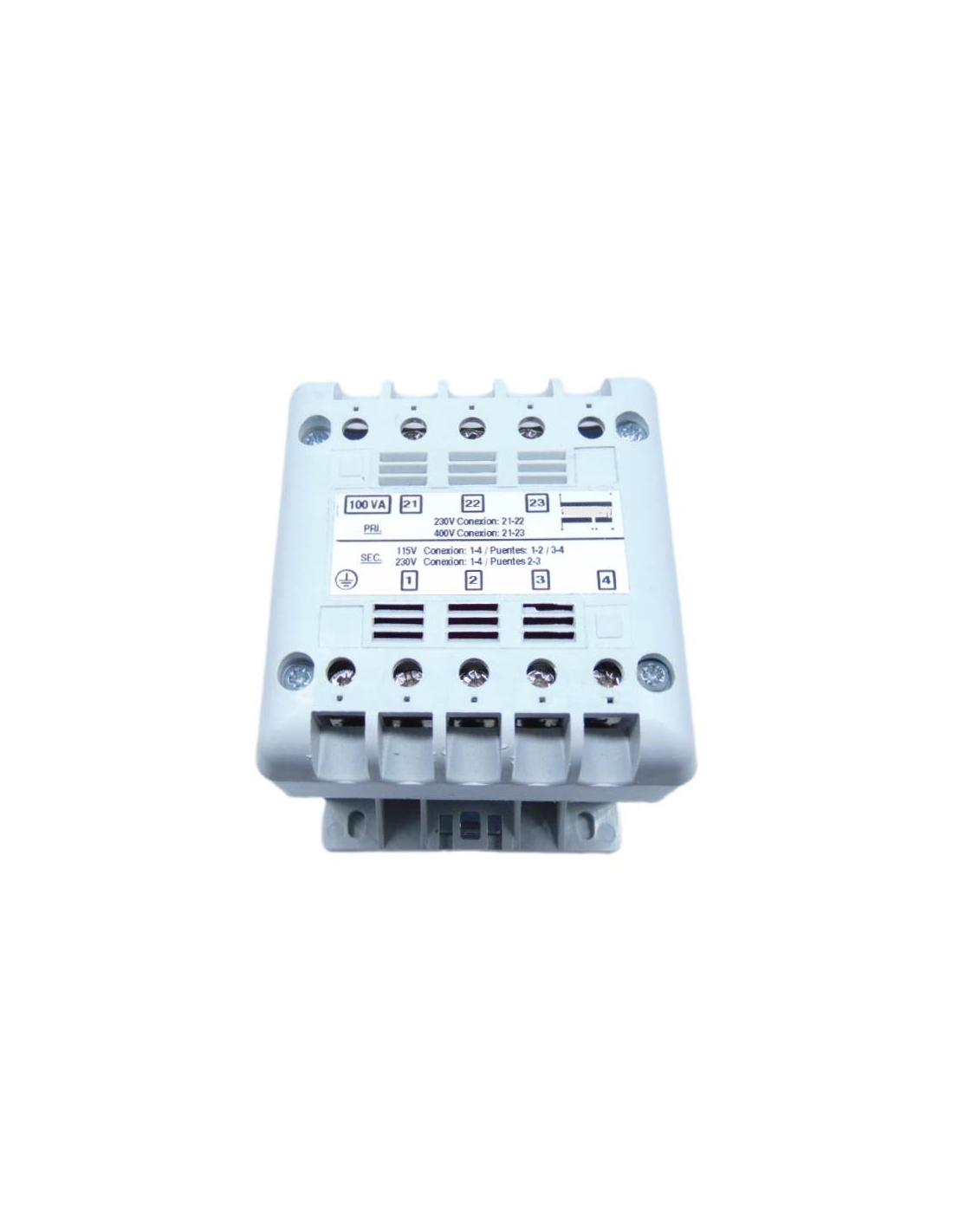

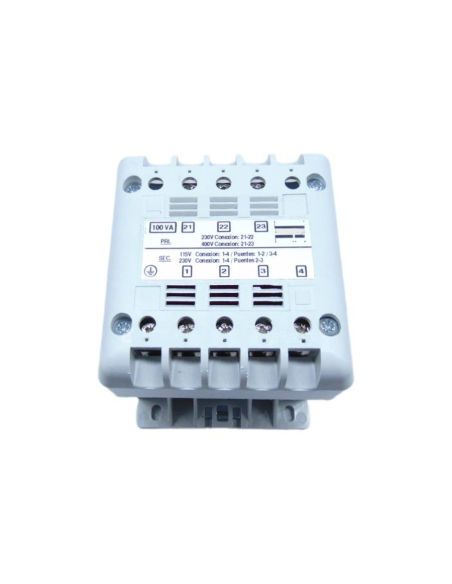

Conexionado eléctrico:
