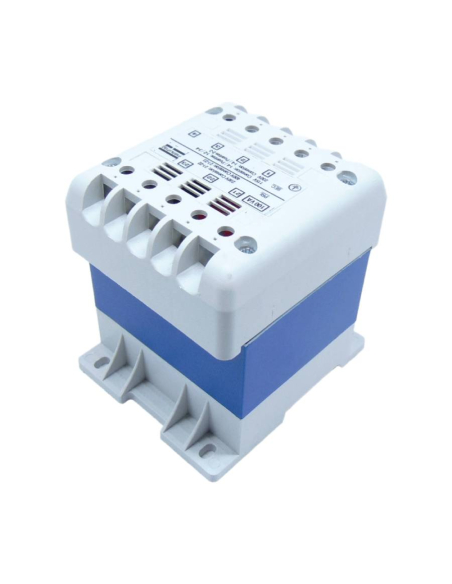

Transformador 400VA E:230/400V S:24/48V IP20 Serie TS

Transformador monofásico de seguridad de 400VA, entrada 230/400Vac y salida 24V/48Vac seleccionables cada una de ellas mediante puentes. Transformador con aislamiento galvánico en caja de polímero de alta resistencia que le confiere un grado de protección IP20. En función de la forma de conexionado de los dos secundarios de salida, el transformador puede suministrar 24Vac con una intensidad de 16,67A (intensidad aparente), o 48Vac con una intensidad de 8,33A (intensidad aparente).

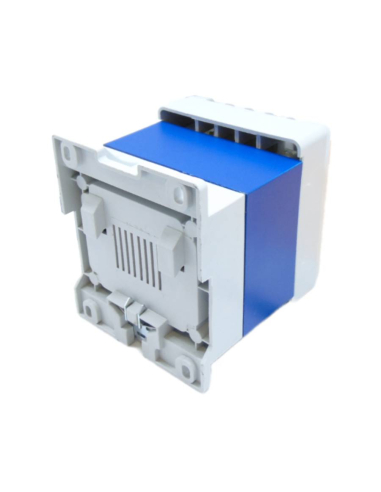

Este tipo de transformadores está especialmente diseñado para proporcionar una tensión segura y reducida evitando riesgos eléctricos en personas y equipos, así como para proporcionar separación eléctrica del circuito de entrada (primario) del circuito de salida (secundario) mediante aislamiento galvánico. Adecuado para la protección y alimentación de circuitos de control en maquinaria industrial y sistemas eléctricos en entornos donde se requiera una tensión segura para evitar descargas peligrosas. Fijación mediante tornillería o carril DIN.

Este tipo de transformadores son reversibles.

Características técnicas:

• Fabricante: Generico-MANU
• Referencia: TS041403301
• Tensión del primario: 230/400Vac
• Potencia del transformador: 400VA
• Tensión del secundario (salida): 24/48Vac (seleccionable mediante puentes)
• Intensidad máxima (salida): 16,67A (24Vac)  / 8,33A (48Vac)   (seleccionable mediante puentes)
• Frecuencia: 50/60Hz
• Rigidez dieléctrica entre primario y secundario: 4600V
• Rigidez dieléctrica entre primario y masa: 3500V
• Bobinado: Hilo de cobre, clase H. Primario y secundario separado (separación galvánica)
• Grado de protección: IP20
• Clase de protección: I
• Clase de aislamiento: T40/F
• Conexión: Bornas de tornillo-fastón
• Peso: 10,3Kg
• Normativa: EN 61558-2-6

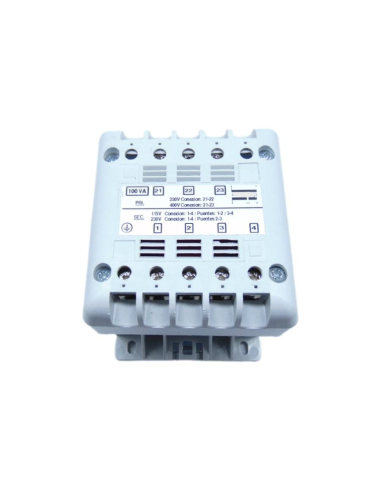

Conexionado eléctrico:
