Interruptor seccionador 3 polos 32A completo 48x48mm - Giovenzana
Interruptor seccionador 3 polos 32A completo 48x48mm - Giovenzana

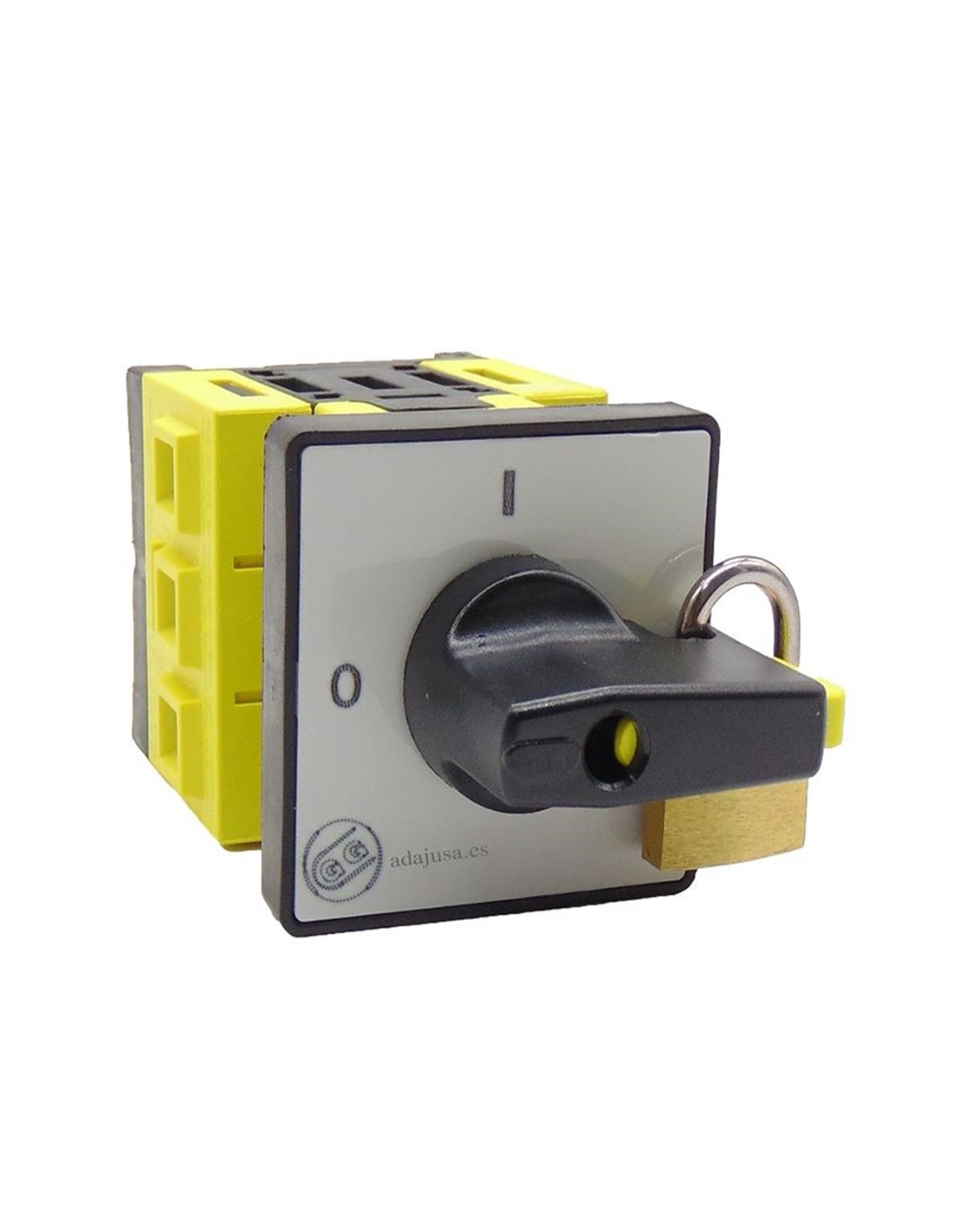

Interruptor seccionador 3 polos 32A completo 48x48 gris maneta negra con bloqueo serie SQ Giovenzana

20,06 € IVA incluido

16,58 € IVA no incluido

Interruptor seccionador trifásico 32A., mando giratorio 90º 0-1 de 48x48mm, placa en color gris y maneta en negro con bloqueo, realizado conforme a los más estrictos estándares Europeos que permiten cumplir con los requisitos en materia de seguridad.
Aptos para interrupción, conexión y conmutación de circuitos eléctricos así como arranque directo de motores e interruptor principal en máquinas.

Referencia: GISQ3248033NB

Esquema interruptor seccionador trifasico
Giovenzana

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas



Interruptor seccionador trifásico 32A  para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1. Placa en color gris y maneta en negro con posibilidad de bloqueo.

Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.

Montaje mediante fijación panel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.

A parte del montaje panel (retrocuadro) el interruptor seccionador puede ser instalado sobre carril DIN fijándolo por su base. también puede ser añadido un contacto auxiliar y convertirlo en 4 polos.

Nota: El suministro no incluye candado.

Características:

  • Marca: Giovenzana.
  • Referencia del proveedor: SQ032003R.
  • número de polos: 3.
  • Tensión nominal Ue: 690V.
  • Intensidad nominal Ie (AC21A): 32A.
  • Intensidad nominal térmica ith: 40A.
  • Capacidad nominal de interrupción: 8kA.
  • Contactos: Apertura lenta de doble interrupción.
  • Nº de maniobras / horas: 120.
  • Durabilidad mecánica: 100.000 maniobras.
  • Angulo de maniobra: 90º.
  • Montaje empotrado.
  • Grado de protección:
    • Mandos tipo 1-4-4X: IP-65.
    • Bornes: IP-20.
  • Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14

Tabla de intensidades y potencias de empleo:

  • Categoría de uso AC-21A: 40A.
  • Categoría de uso AC-22A: 32A.
  • Categoría de uso AC-23A:
    • Motores estándar trifásicos 230Vac: 32A - 10kW.
    • Motores estándar trifásicos 400Vac: 32A - 18,5kW.
  • Categoría de uso AC-3:
    • Motores estándar trifásicos 230Vac: 27A - 7,5kW.
    • Motores estándar trifásicos 400VAc: 27A - 15kW.

    Dimensiones:

    Dimensiones interruptor seccionador 25A Giovenzana

    Montaje:

    Montaje interruptor de levas trifásicos

    Material de uso profesional, tiene que ser instalado respetando la normativa vigente en el lugar de la instalación.
