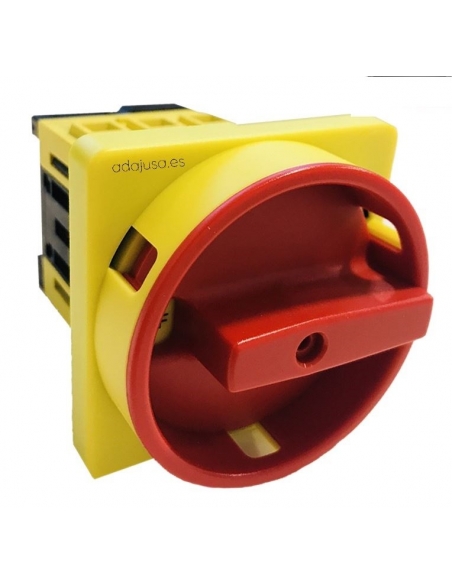

Interruptor seccionador trifásico 32A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1. Color amarillo y maneta en rojo, posibilidad de bloqueo por candado.
Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación panel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
A parte del montaje transpanel (retrocuadro) el interruptor seccionador puede ser instalado sobre carril DIN fijandolo por su base. también puede ser añadido un contacto auxiliar y convertirlo en 4 polos.
Nota: El candado no esta incluido en el suministro.
Características:
- Marca: Giovenzana.
- Referencia del proveedor: SQ032003R.
- número de polos: 3.
- Tensión nominal Ue: 690V.
- Intensidad nominal Ie (AC21A): 32A.
- Intensidad nominal térmica ith: 40A.
- Capacidad nominal de interrupción: 8kA.
- Contactos: Apertura lenta de doble interrupción.
- Nº de maniobras / horas: 120.
- Durabilidad mecánica: 100.000 maniobras.
- Angulo de maniobra: 90º.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 40A.
- Categoría de uso AC-22A: 32A.
- Categoría de uso AC-23A:
- Motores estándar trifásicos 230Vac: 32A - 10kW.
- Motores estándar trifásicos 400Vac: 32A - 18,5kW.
- Categoría de uso AC-3:
- Motores estándar trifásicos 230Vac: 27A - 7,5kW.
- Motores estándar trifásicos 400VAc: 27A - 15kW.
Dimensiones:
Montaje:
Material de uso profesional, tiene que ser instalado respetando la normativa vigente en el lugar de la instalación.
