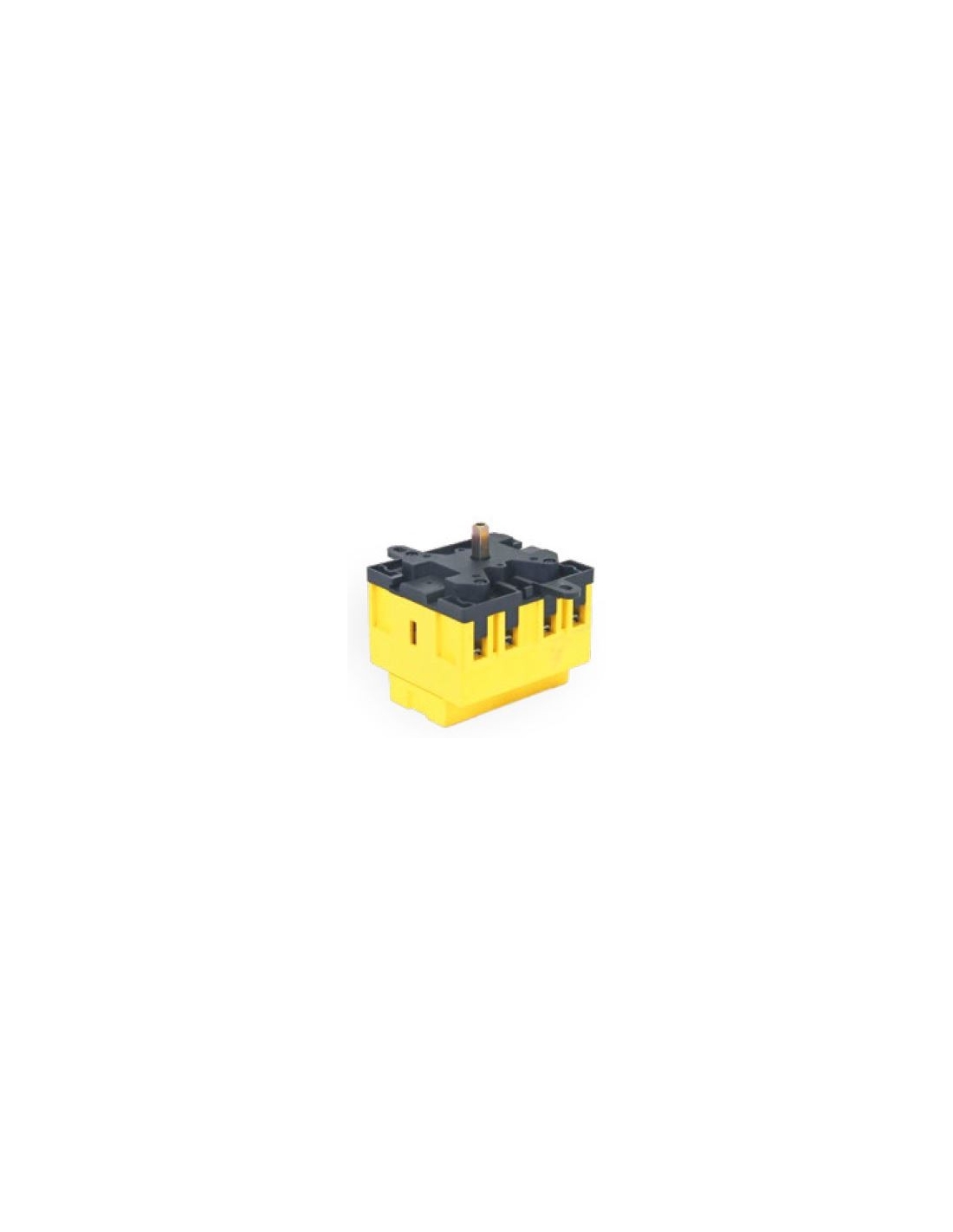

Interruptor seccionador 4 polos 100A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1.
Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación traspanel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
Características:
- Marca: Giovenzana
- Referencia del proveedor: SE1000004R
- Numero de polos: 4
- Tensión nominal Ue: 690V.
- Intensidad nominal térmica ith: 100A.
- Intensidad nominal Ie (AC21A): 100A.
- Intensidad nominal Ie (AC22A): 100A.
- Intensidad nominal Ie (AC23A):70A.
- Intensidad nominal Ie (AC3):60A.
- Capacidad nominal de interrupción: 10kA.
- Contactos: Apertura lenta de doble interrupción.
- Nº de maniobras / horas: 120.
- Durabilidad mecánica: 100.000 maniobras.
- Angulo de maniobra: 90º.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 100A.
- Categoría de uso AC-22A: 100A.
- Categoría de uso AC-23A:
- Motores estándar trifásicos 230Vac: 70A - 22kW.
- Motores estándar trifásicos 400Vac: 67A - 37kW.
- Categoría de uso AC-3:
- Motores estándar trifásicos 230Vac: 60A - 18,5kW.
- Motores estándar trifásicos 400VAc: 55A - 30kW.
Dimensiones:
Montaje:
Como elementos adicionales podemos añadir las siguientes referencias:
- Contacto auxiliar cerrado: GIPL004001
- Contacto auxiliar abierto: GIPL004002
Como accionamientos frontales, se pueden instalar sobre este interruptor:
- Placa gris, maneta negra con bloqueo por candado, 67x67mm: GI049/0001
- Placa amarilla, maneta roja con bloqueo por candado, 67x67mm: GI050/0001
