Botonera tipo TLP5 - Giovenzana

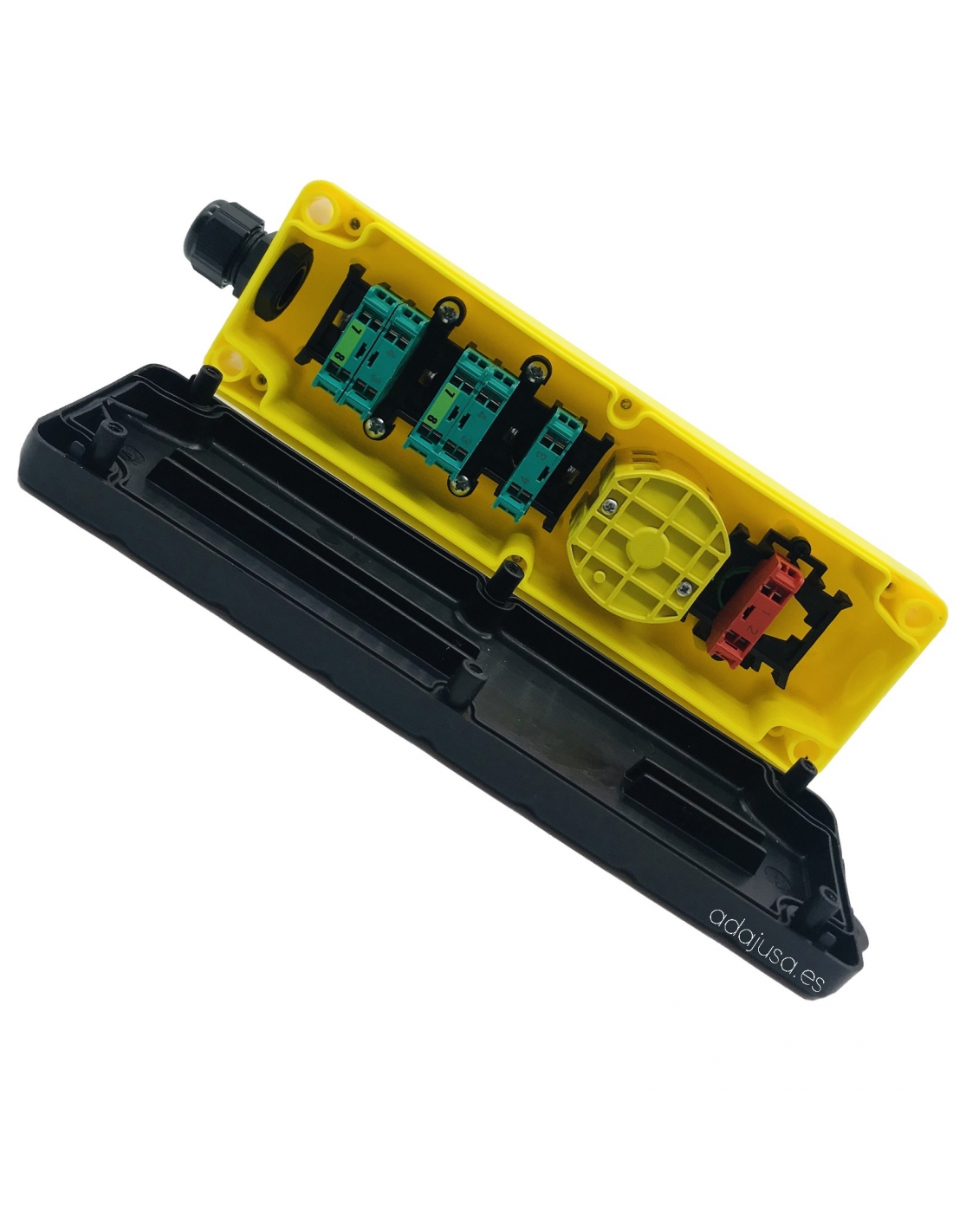

Caja botonera de inspección de foso en ascensores, de parada de pulsador de emergencia para aplicaciones en ascensores y usos en general. De fabricación europea, cumple lo la totalidad de la normativa aplicable para este tipo de instalaciones.

La botonera se suministra totalmente equipada con los elementos habituales en este tipo de instalaciones. Cuenta con un diseño ergonómico que permite mucha facilidad de uso.

Los contactos de los pulsadores cuentas con bornas tipo resorte para el conexionado de los cables, estan equipados con contactos de alta capacidad (Ith 16A). El conmutador rotativo cuenta de 6 contactos, con conexionado mediante tornillo, 3 de los contactos son abierto y 3 cerrados. La capacidad de los contactos es de 20A.

La botonera cumple la normativa para el uso en ascensores en aplicaciones de seguridad e inspección. también cumple con la directiva máquinas lo cual permite usarla también en maquinaria e instalaciones industriales. Puede ser fijada fácilmente sobre la pared o sobre un soporte que permite su uso móvil, el soporte no esta incluido en el suministro.

El suministro incluye:

• Caja de 5 elementos en color amarillo.
• Pulsador seta de emergencia de diámetro 40, con enclavamiento e indicación mecánica de estado. Cuenta con un contacto cerrado (NC) de apertura positiva.
• Conmutador de dos posiciones (1-2) con giro de 90º, con 3 contactos abiertos y 3 contactos cerrados (3NA+3NC).
• Pulsador de bloqueo, en color azul, con 1 contacto abierto (NA).
• Pulsador de subida (ascenso), en color blanco, con 2 contactos abiertos (2NA).
• Pulsador de bajada (descenso), en color negro, con 2 contactos abiertos (2NA).
• Prensaestopas para entrada de cable.

Para complementar los contactos incluidos en el suministro, se pueden añadir mas bloques de contactos solo de la marca Giovenzana, las referencias son:

• 1 contacto cerrado (NC), fijación del cable por resorte: GIPCW01.
• 1 contacto abierto (NO), fijación del cable por resorte: GIPCW10.

Características técnicas:

• Fabricante: Giovenzana
• Serie: TLP
• Referencia: TLP5
• diámetro de la seta: 40mm.
• Accionamiento: Pulsar y tirar.
• Caja: Fabricada en plástico color amarillo.
• Tensión máxima de aislamiento (Ui): 690Vac.
• Intensidad nominal térmica (Ith):
  • Selector rotatorio: 20A.
  • Pulsadores: 16A.
• Frecuencia: 50/60Hz.
• Entrada de cables: M20
• Peso: 500gr.
• Grado de aislamiento: IP65.
• Normativa: IEC/EN 60947-1; IEC/EN 60947-5-1; IEC/EN 60947-5-4; IEC/EN 60947-5-5;

 Dimensiones:

Esquema de conexionado:

Este tipo de caja botonera, solo admite contactos tipo resorte de la marca Giovenzana.

Conformidad y certificaciones
• EN 60947-1 (2007/A1 : 2011/A2 : 2014)
• EN 60947-5-1 (2004/A1 : 2009/AC : 2004/AC : 2005)
• EN ISO 13850 (2015)
• EN 60204-1 (2006/A1 : 2009)
• EN-ISO 13849-1 (2015)
• EN ISO 13849-2 (2012)
• EN 60529 (1991/A1 : 2000/A2 : 2013)
• EN 50581 (2012)
• IEC 63000 (2016)
• 2014/35/UE
• 2011/65/UE
• 2015/863/UE

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
