Contacto abierto NA conexión resorte - Giovenzana

2,18 € IVA incluido

1,80 € IVA no incluido

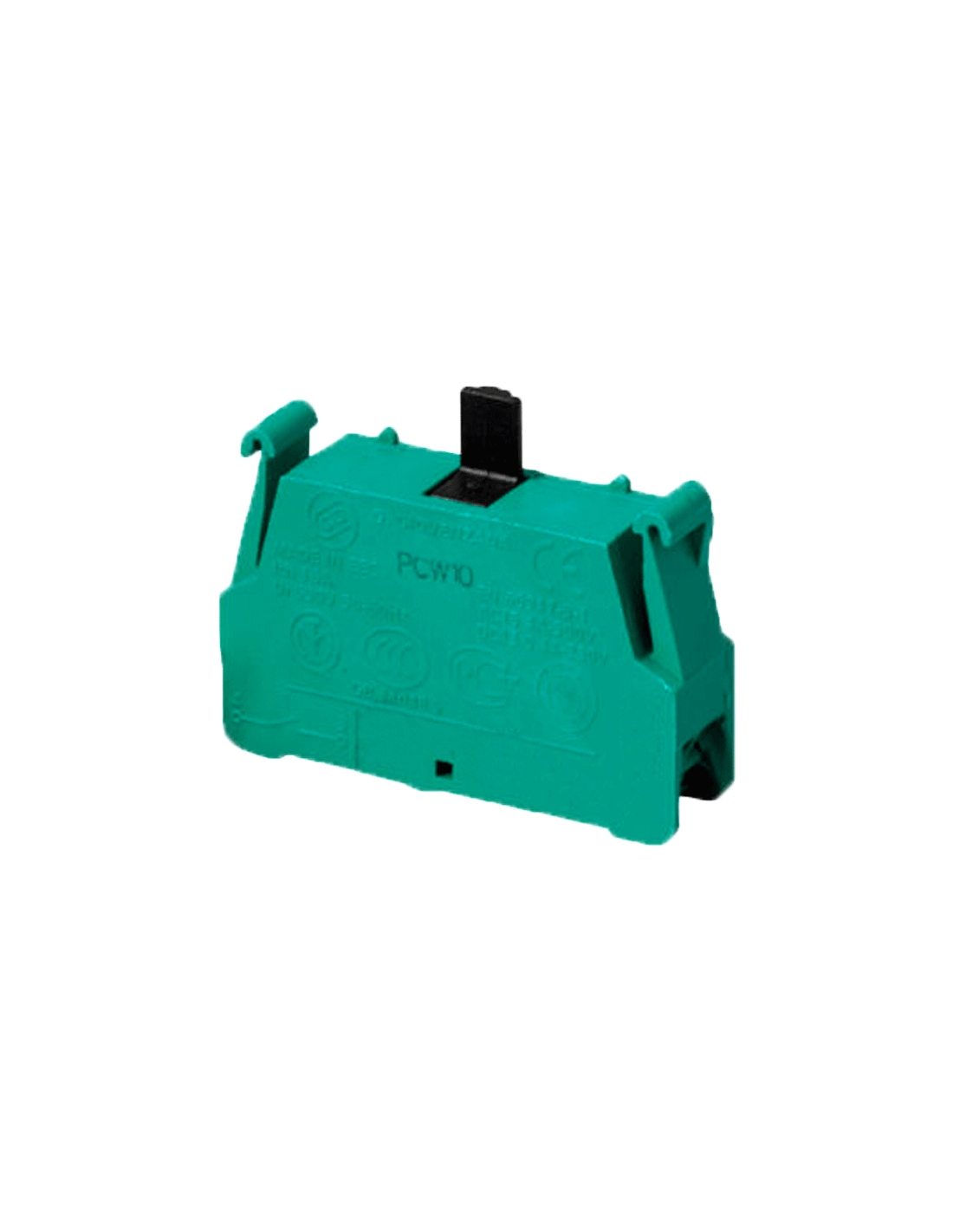

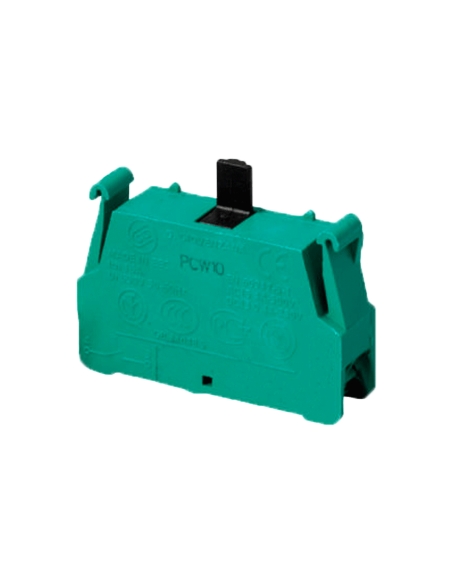

Bloque de contacto abierto (NA) para ser instalado en pulsadores y mando de la marca Giovenzana.

Conexión de contacto mediante resorte, color verde.

Referencia: PCW10

esquema contacto abiertoLogotipo normativa botoneras serie HP resumido

Logotipo Giovenzana Adajusa

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

Todavía no hay consultas, ¡deja la primera!


Bloque de contacto abierto (NA) para auxiliares de mando de la marca Giovenzana. perfil estrecho, fácil y fuerte sujeción sobre el elemento de mando.

Conexionado del cable eléctrico mediante resorte, Contacto de alta capacidad de corriente (16A).

Características técnicas:

  • Fabricante: Giovenzana.
  • Referencia: PCW10.
  • Tipo de acción: Contacto normalmente abierto (NA).
  • Color: Verde.
  • Tensión nominal de aislamiento (Ui): 690V.
  • Frecuencia de trabajo: 50/60Hz.
  • Corriente nominal térmica (Ith): 16A.
  • Corriente nominal de empleo (In) categoría AC15 (corriente alterna):
    • 24Vac: 10A.
    • 60Vca: 8A.
    • 110Vac: 6A.
    • 240Vac: 5A.
    • 400Vac: 4A.
    • 500Vac: 4A.
    • 690Vac: 2A.
  • Corriente nominal de empleo (In) categoría DC13 (corriente continua):
    • 24Vcc: 2A.
    • 48Vcc: 2A.
    • 60Vcc: 1A.
    • 110Vcc: 0,4A.
    • 250Vcc: 0,4A.
  • Resistencia de contacto:
  • Funcionamiento del contacto: Ruptura lenta doble contacto.
  • Fuerza de accionamiento: 4N.
  • Duración eléctrica:
    • 1A: 1500000 ciclos.
    • 2A: 500000 ciclos.
    • 3A. 250000 ciclos.
  • Normativa: IEC/EN60947-5-1.

Dimensiones:

Diagrama de tiempos contacto PCW10 Giovenzana

Diagrama de tiempos contacto abierto Giovenzana

Modo de conexionado:

modo conexionado contacto abierto Giovenzana Adajusa

Imagen conexionado contacto abierto PSC01 Giovenzana adajusa

Modo de montaje bloques de contactos Giovenzana Adajusa

Nota: Este bloque de contacto solo es válido para elementos fabricados por Giovenzana.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
