Electroválvula fluidos 1/4 2/2 cerrada 24Vca accionamiento combinado D.10

50,19 € IVA incluido

41,48 € IVA no incluido

Electroválvula para domótica, fluidos o control de procesos, de rosca 1/4"cuerpo en latón. Electroválvula de accionamiento combinado, 2 vías cerrada (NC), con bobina de 24Vca 21VA. Diámetro de paso: 10mm

Presión máx. 13,2 bar. Presión mín.: 0 bar.

Fluidos:

  • Aire.
  • Gas inerte.
  • Agua (máx. 75ºC).
  • Aceites minerales.
  • Gasóleos.

Esquema neumático electroválvula 2/2 mando directo

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

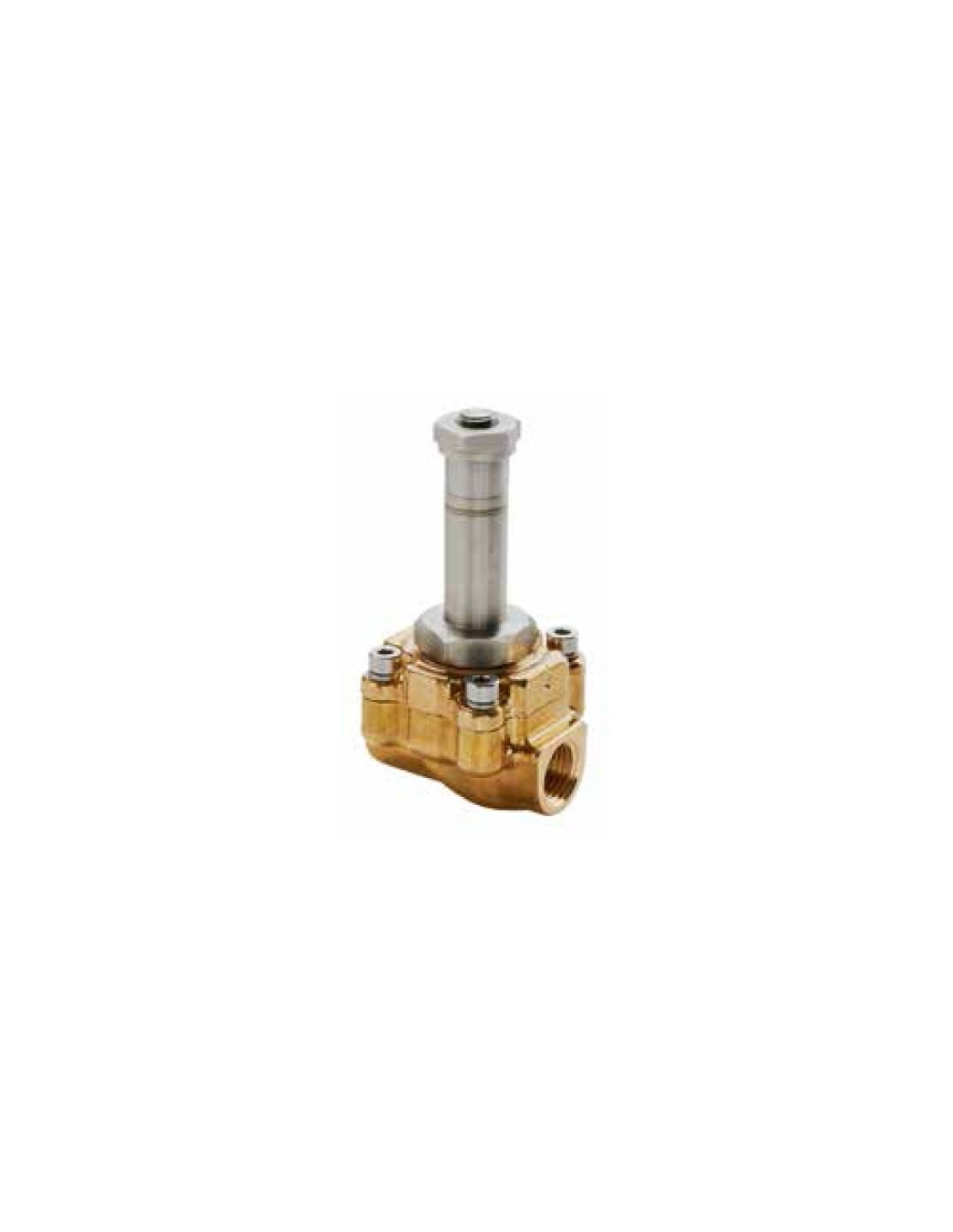

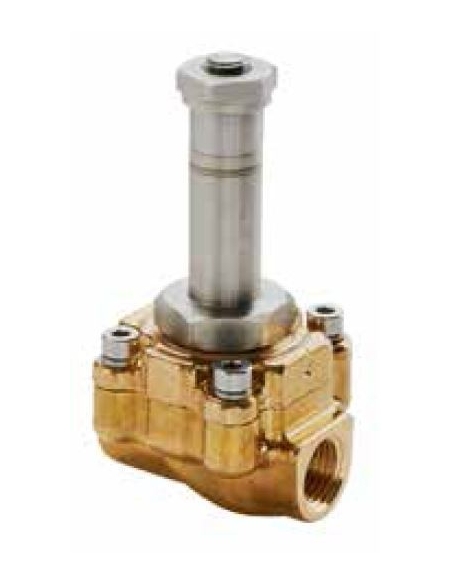

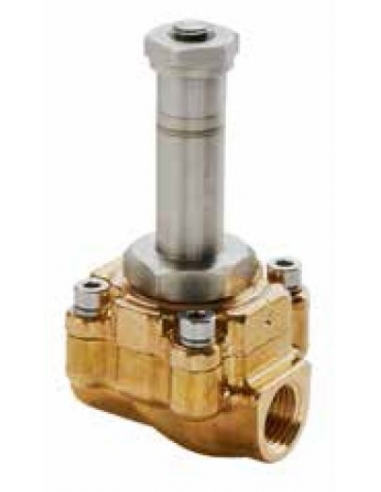

Electroválvula de accionamiento combinado de 1/4", 2 vías, normalmente cerrada (NC), con bobina a 24Vca 21VA, para uso con fluidos o aire, de accionamiento combinado. Cuerpo en latón y mando de la bobina en acero inoxidable.

Diámetro de paso: 10mm

El orificio principal del cuerpo de la válvula se abre por un desequilibrio entre las superficies superior e inferior de la membrana, cuando la bobina no está activa hay presión en la cámara superior de la membrana, mientras que en la cámara inferior solo hay presión en el orificio principal de la válvula, manteniéndola cerrada. Cuando damos tensión a la bobina, ponemos en movimiento el núcleo móvil, abriendo el orificio de pilotaje y haciendo la descarga del fluido de la cámara superior directamente por el centro de la membrana. La diferencia de presión en este momento hace que abra el orificio principal.

Este tipo de válvulas están preparadas para abrir a partir de 0 bar.

Los rangos de presión de trabajo son:

  • Diferencial de presión mínimo entre entrada y salida (ΔP bar): 0 bar.
  • Diferencial de presión máximo entre entrada y salida (ΔP bar): 13,2 bar



La electroválvula es normalmente cerrada, es decir, sin tensión en la bobina, el fluido o aire estará interrumpido a traves de la electroválvula, cuando la bobina sea puesta en tensión el paso del fluido o aire se producirá.

 El suministro incluye:

  • Electroválvula 1/4" 2/2 NC.

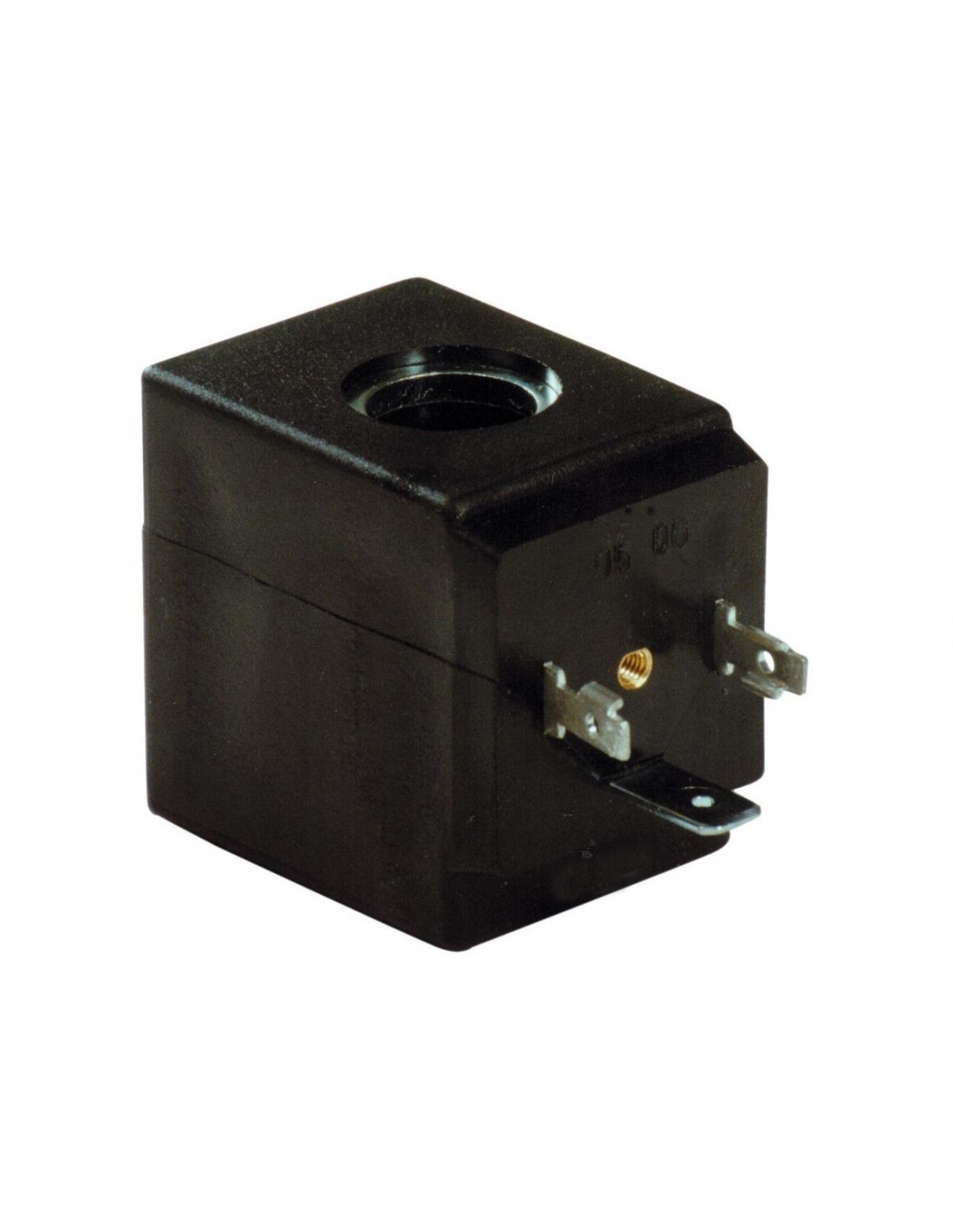

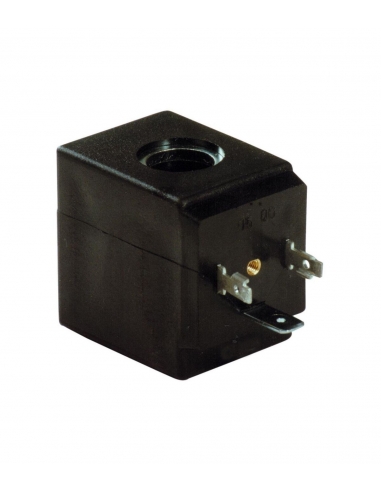

  • Bobina 24Vca 21VA tamaño 30.

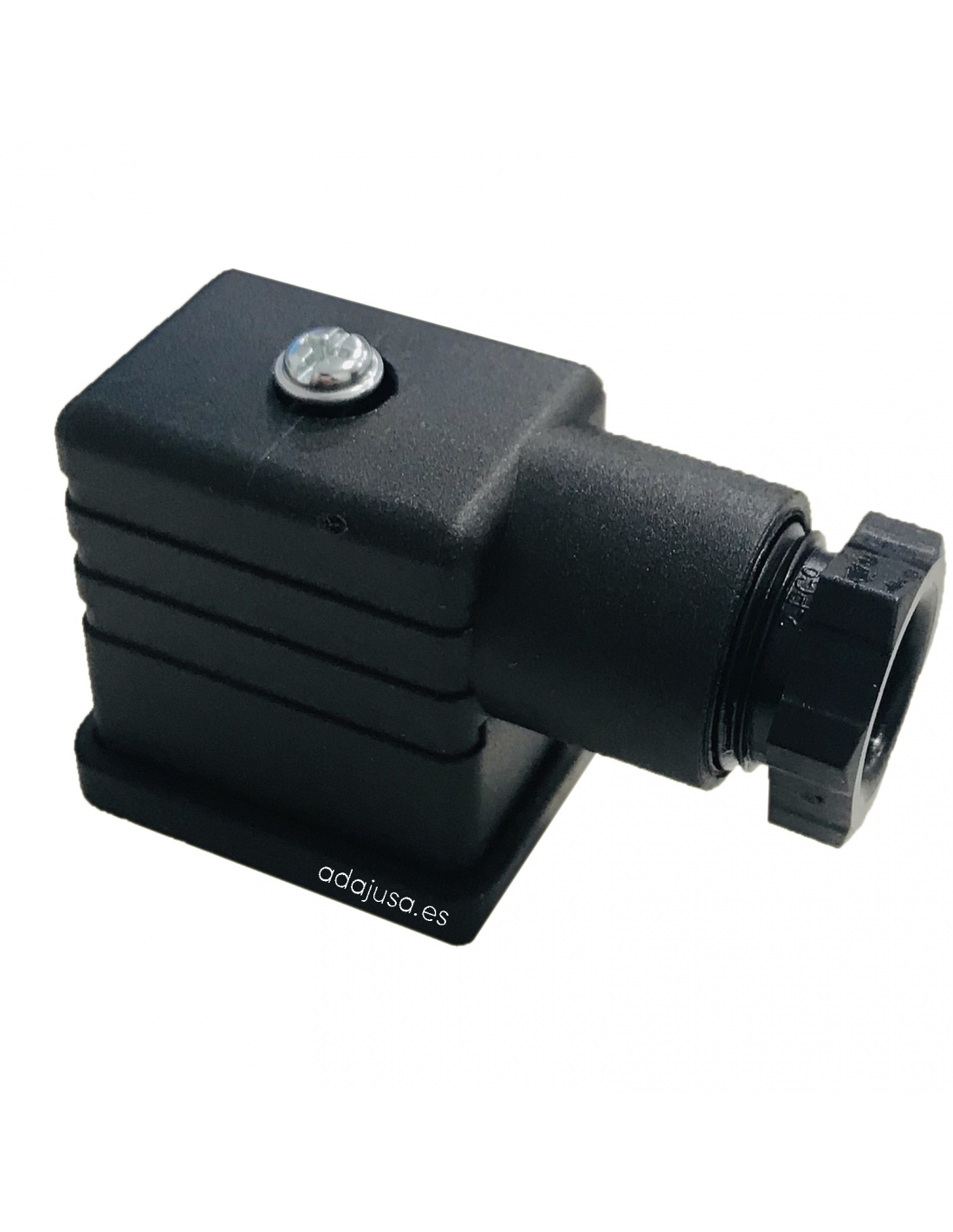

  • Conector tamaño 30.



Los fluidos con los que puede trabajar esta electroválvula son:

  • Aire.
  • Gases inertes.
  • Agua (temperatura máxima 75ºC).
  • Aceites minerales.
  • Gasóleo.
  • Fueloil.



Características técnicas:

  • Fabricante: Aignep
  • Tipo de mando: accionamiento combinado.
  • Tamaño de rosca: 1/4".
  • número de vías: 2.
  • número de posiciones: 2.
  • Configuración: 2/2 cerrada (NC).
  • Tensión de la bobina: 24Vca.
  • Potencia de la bobina: 21VA.
  • Tamaño: 30.
  • Diámetro del eje del operador (para bobina): 13mm.
  • Cuerpo: Latón.
  • Tubo guia, nucleos y muelle: Inox.
  • Tipo de junta: NBR.
  • Tipo de fluidos: Aire a presión, agua (máx. 75ºC), aceites minerales, gasóleo, fueloil.
  • Presión máxima: 13,2 bar.
  • Tamaño ISO 228: 1/4".
  • diámetro de paso: 10mm.
  • Viscosidad máxima del fluido (cSt): 25.
  • Coeficiente de válvula (Kv): 1,58 m³/h.
  • Diferencial de presión mínimo (ΔP bar): 0 bar.
  • Diferencial de presión máximo (ΔP bar): 13,2 bar.
  • Temperatura de trabajo de la electroválvula: -10ºC a +80ºC.
  • Temperatura del fluido: -10ºC a +90ºC.

Dimensiones electrovalvula mando combinado
 Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
