Cuadro de protección ECO-DC-INV-S 1 string / 1 MPPT con seccionador por string - TOSCANO

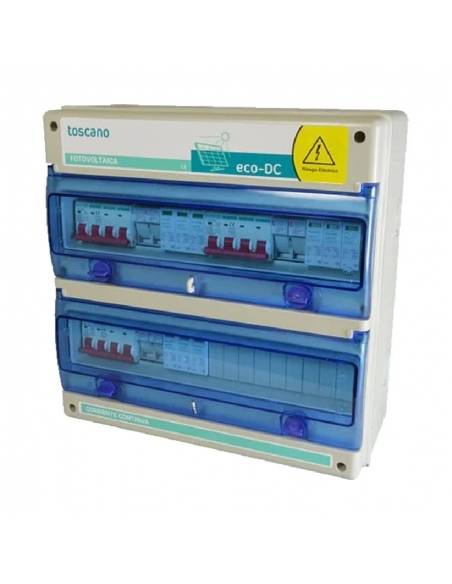

Los cuadros ECO-DC-INV-S, ya cableados y listos para su instalación, protegen la línea que conecta los paneles fotovoltaicos con el inversor DC/AC de la instalación. Mantienen el mismo número de entradas que de salidas de strings. Cada uno de los strings está protegido con portafusibles 1000Vdc y fusible de 15A, seccionador por cada salida MPPT y protectores de sobretensiones Vdc.

Los protectores que incorporan los ECO-DC-INV-S han sido desarrollados para proteger contra descargas y sobretensiones producidas por impactos de rayos en la parte de continua en dichos sistemas. La protección consiste en tres etapas de varistores equipados con desconectadores térmicos que indican a través de una ventanilla el fallo del elemento. Posee una salida remota (contacto de indicación).

                                                                                                                Nota: Diagrama representativo para instalación con 2 strings y 2 MPPT


Normativa reguladora:

• EN 20460-7-712
• EN 60269-6
• EN 60947-3
• EN 50539-11

Características generales:

• Fabricante: Toscano
• Referencia: ECO-DC1I1F15S63FV10P-S
• Entrada-Salida: 1 string / 1 MPPT
• Tensión nominal (Unpv): 1000Vdc
• Nº Seccionadores: 1x63A
• Corriente máxima: 25Adc (por string)
• Tensión máxima DC+/DC- (Ucpv): 1500Vdc
• Corriente nominal descarga 8/20 (In): 20kA
• Corriente máx. de descarga (Imax): 40kA
• Nivel de protección (Up): ≤ 3,4
• Tiempo de respuesta (ta): ≤ 25nS
• Grado de protección: IP65
• Temperatura de funcionamiento: -5º...+40^oC
• Dimensiones: 270 x 250 x 155mm

Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
