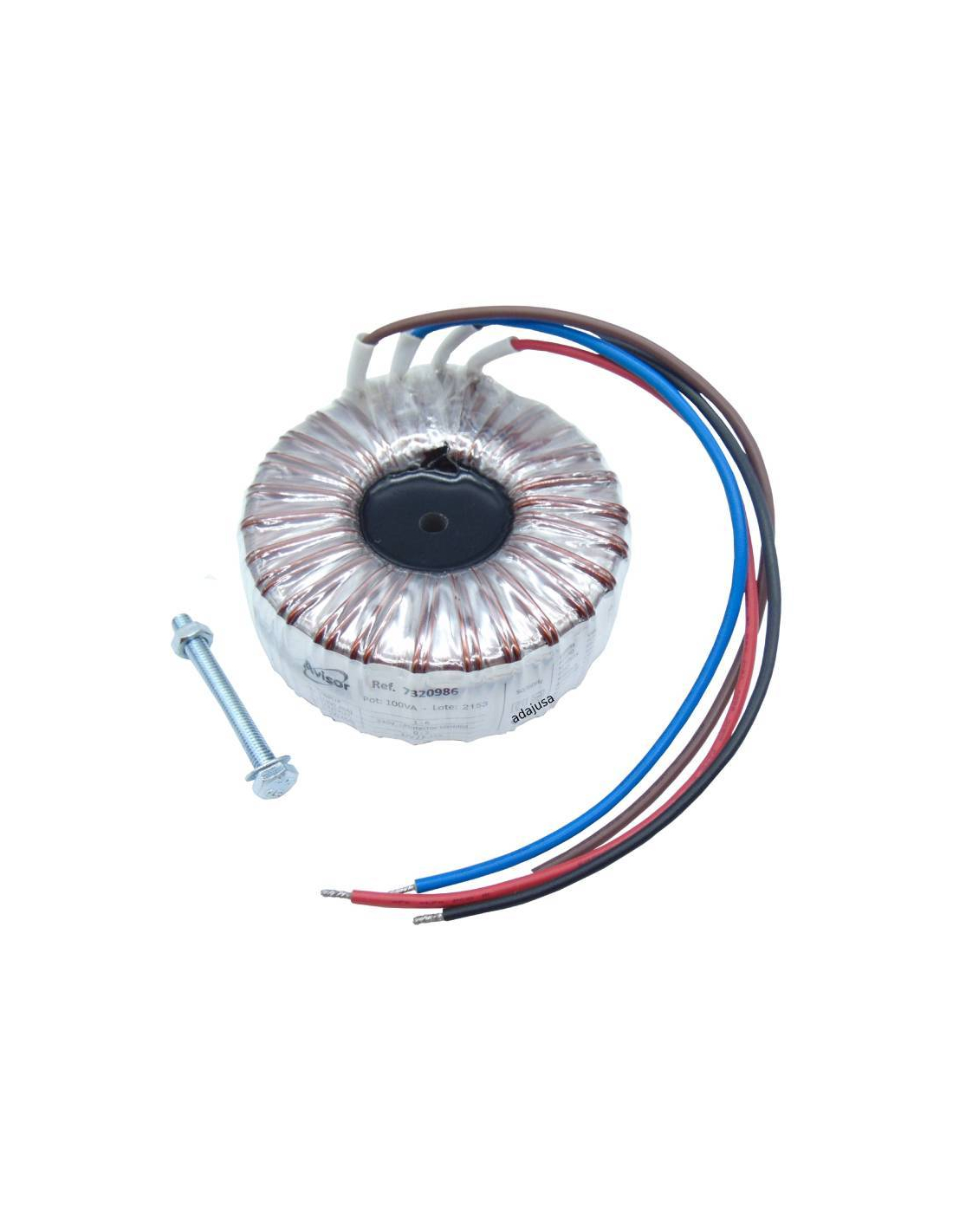

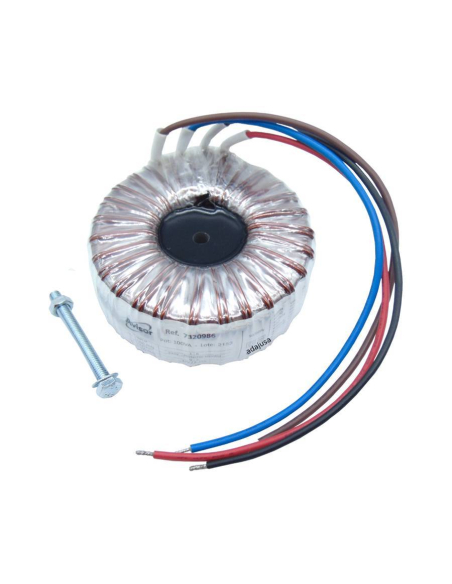

Transformador toroidal monofásico de 100VA, tensión de entrada 230Vac y un bobinado de salida de 12Vac. Incluye protector térmico rearmable como medida de protección adicional para evitar que el transformador se queme si se dan condiciones de trabajo distintas a las de diseño (picos tensión, etc).
Este protector térmico hace que cuando se alcanza una temperatura de trabajo en el primario superior a la temperatura para la que está diseñado su mecanismo se abre automáticamente para evitar el deterioro del transformador, al recuperar la temperatura normal de funcionamiento el transformador vuelve a su puesta en servicio.
Este tipo de transformador es muy adecuado cuando se precise tamaño y peso reducido, con una mejora de hasta el 50% respecto a otros tipos de construcción, muy bajas pérdidas en el cobre en carga, lo cual se traduce en un menor sobrecalentamiento y un alto rendimiento. Excelente regulación vacío/carga y nivel de ruido muy bajo. Muy baja radiación magnética.
Núcleo magnético anular en chapa al acero-silicio con tratamiento térmico de alta permeabilidad y de perdidas inferiores a 1W/kg.
Montaje mediante tornillo (incluido en el suministro).
Hilos de salida con identificación por código de colores de 25cm de longitud.
El suministro incluye:
- Transformador toroidal
- Protector térmico
- Tornillo
- Tuerca
Características técnicas del transformador:
- Referencia: 7320986
- Tipo de transformador: Toroidal
- Tensión del primario del transformador: 230Vac ± 10%
- Frecuencia: 50/60 Hz
- Corriente: 40mA máx
- Pérdidas de potencia: 3W máx
- Tamaño del núcleo: 0,3/0,35mm
- Tensión en carga del secundario (salida) del transformador: 12V
- Tensión en vacío del secundario (salida) del transformador: 13,4V
- Tolerancia de la tensión de salida: ± 5%
- Corriente nominal: 8,33A
- Potencia del transformador: 100VA
- Resistencia de aislamiento: 500Vdc 100MΩ / 1min
- Test de alta tensión: Debería soportar 3,75kVac durante 1 min ó 4,5kVac durante 2 seg
- Incremento de temperatura: Bobinado Pri-Sec alcanza temperatura máx. de 85ºC a carga máxima
- Impregnación: Barniz
- Fijación: Discos, tornillo/tuerca M6
- Protección: IP-00
- Peso: 1,39 Kg
- Standard de seguridad: EN61558
Para otros tipos y modelos de transformador, consultar.
Conexionado eléctrico
El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador. La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.
En el caso de usar un fusible de protección en el primario, se recomienda emplear el tipo retardado, para absorber la elevada corriente de arranque característica de este tipo de transformadores.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
