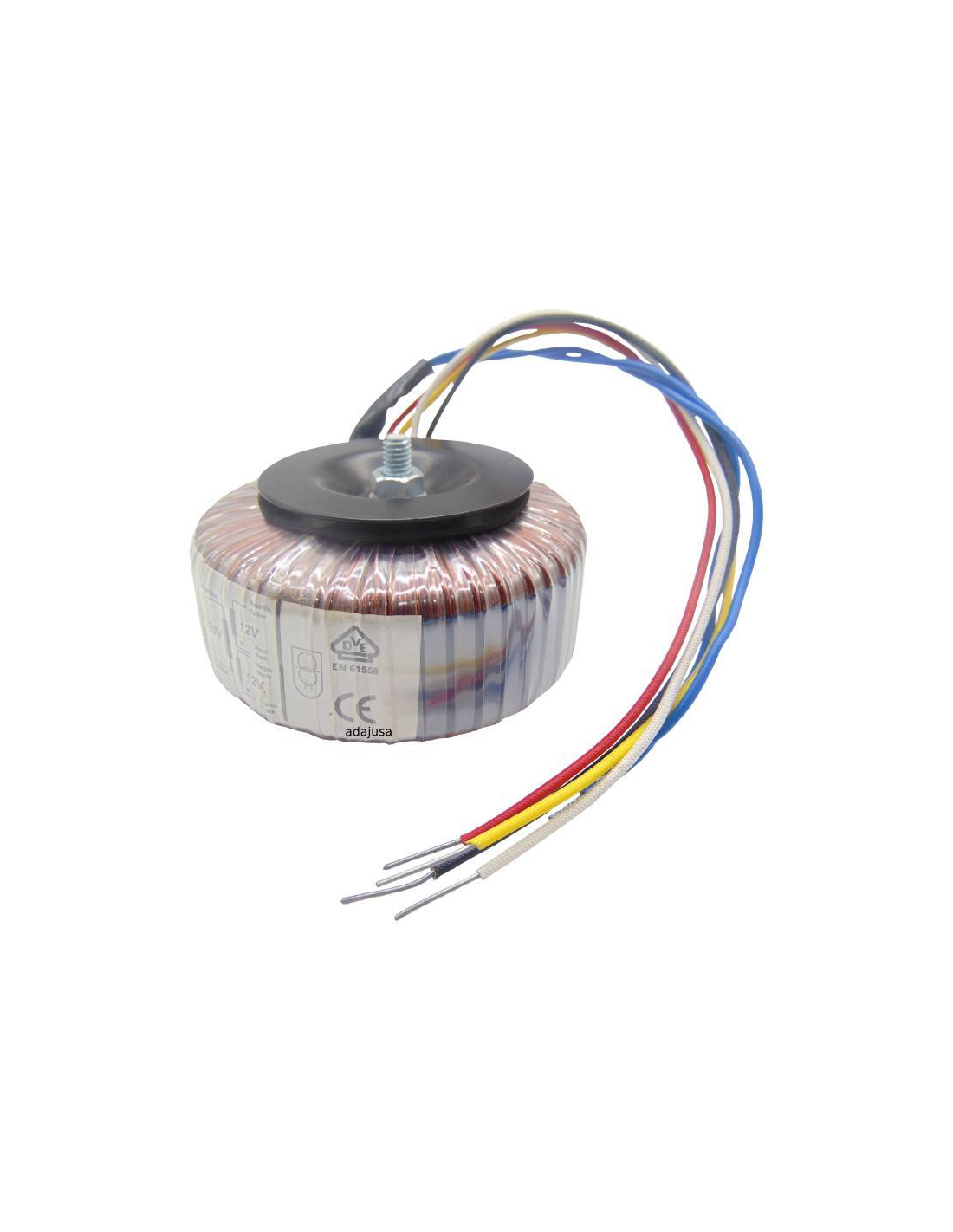

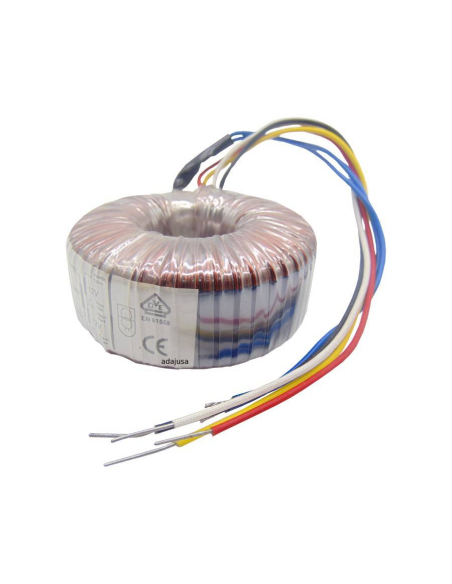

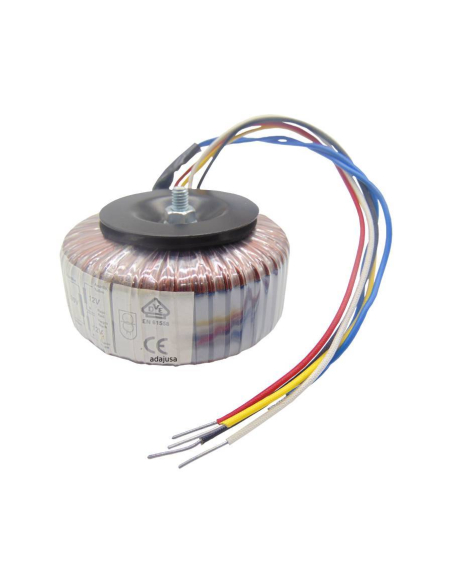

Transformador toroidal 2x18V 120VA

33,32 € IVA incluido

27,54 € IVA no incluido

Transformador toroidal de 120VA, tensión de entrada 230Vac y dos bobinados de salida de 18Vac, pudiéndose conectar en serie para obtener una salida de 36Vac y una intensidad de 3,33A, o en paralelo para obtener una salida de 18Vac y una intensidad de 6,66A.

Montaje mediante 2 discos metálicos, arandelas aislantes y tornillo (incluidos en el suministro).
Hilos de salida con identificación por código de colores de 20cm de longitud.


Referencia: 7220028


Esquema transformador dos secundarios 12Vac Adajusa


Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

Todavía no hay consultas, ¡deja la primera!


Transformador toroidal monofásico de 120VA, tensión de entrada 230Vac y dos bobinados de salida de 18Vac, pudiéndose conectar en serie para obtener una salida de 36Vac y una intensidad de 3,33A (intensidad aparente), o en paralelo para obtener una salida de 18Vac y una intensidad de 6,66A (intensidad aparente).

Este tipo de transformador es muy adecuado cuando se precise tamaño y peso reducido, con una mejora de hasta el 50% respecto a otros tipos de construcción, muy bajas pérdidas en el cobre en carga, lo cual se traduce en un menor sobrecalentamiento y un alto rendimiento. Excelente regulación vacío/carga y nivel de ruido muy bajo. Muy baja radiación magnética.

Núcleo magnético anular en chapa al acero-silicio con tratamiento térmico de alta permeabilidad y de perdidas inferiores a 1W/kg.

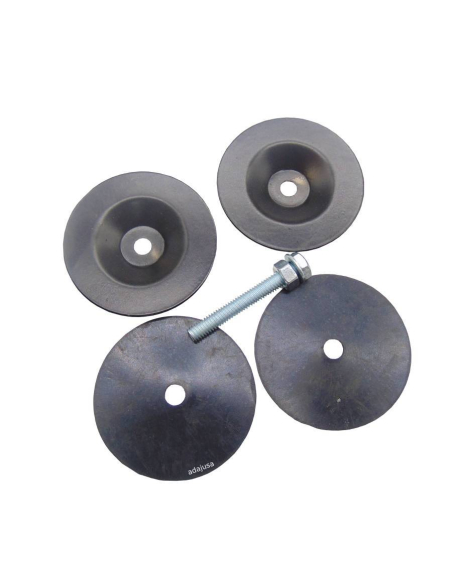

Montaje mediante 2 discos metálicos, arandelas aislantes y tornillo (incluidos en el suministro).
Hilos de salida con identificación por código de colores de 20cm de longitud.

La principal aplicación de este tipo de transformadores es para mando y control en automatismos industriales, fuentes de alimentación y para aplicaciones en general. Están destinados a alimentar dispositivos eléctricos donde se necesite un aislamiento galvánico entre circuitos.


El suministro incluye:

  • Transformador toroidal
  • 2 discos metálicos
  • 2 Arandelas aislantes
  • Tornillo
  • Tuerca




Características técnicas del transformador:

  • Referencia: 7220028
  • Tipo de transformador: Toroidal
  • Tensión del primario del transformador: 230Vac ± 10%
  • Frecuencia: 50/60 Hz
  • Tensión del secundario (salida) del transformador: 18/36V,  seleccionable mediante conexión entre cables de salida
  • Tolerancia de la tensión de salida: ± 5%
  • Potencia del transformador: 120 VA
  • Intensidad máxima (salida) del transformador: 3,33/6,66 A, seleccionable mediante conexión entre cables de salida
  • Regulación vacío/carga: 10%
  • Pérdidas núcleo: 0,8W
  • Pérdidas cobre: 15W
  • Incremento de temperatura: +50ºC
  • Bobinados: Hilo de cobre esmaltado, clase térmica H 180ºC
  • Selección de tensiones: mediante conexión entre cables de salida
  • Conexión del secundario: serie-paralelo
  • Rigidez dieléctrica superior a 3000V-1mn entre primario y secundarios
  • Temperatura ambiente: 40ºC
  • Sobrecalentamiento máximo para clase B: 95ºC
  • Fijación: Discos, tornillo/tuerca M5
  • Protección: IP-00
  • Peso: 1,50 Kg
  • Dimensiones (AxBxC) 110x36x40 mm
  • Certificado: UNE-EN61558

 Dimensiones transformador toroidal serie TD Adajusa


Para otros tipos y modelos de transformador, consultar.



Conexionado eléctrico

Esquema electrico transformadores seie paralelo Adajusa

También pueden usarse los bobinados del secundario de forma independiente, en este caso, la potencia disponible para cada uno de los bobinados será el 50% de la potencia total del transformador.


El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador. La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.

En el caso de usar un fusible de protección en el primario, se recomienda emplear el tipo retardado, para absorber la elevada corriente de arranque característica de este tipo de transformadores.



Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
