Soporte de pie eje 30mm en chapa estampada Serie BPP - ISB

2,96 € IVA incluido

2,45 € IVA no incluido

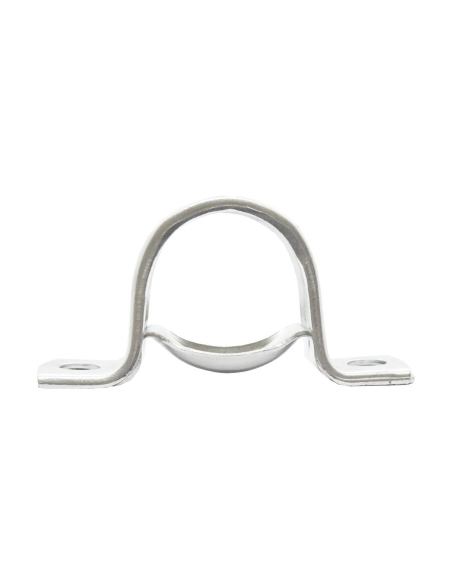

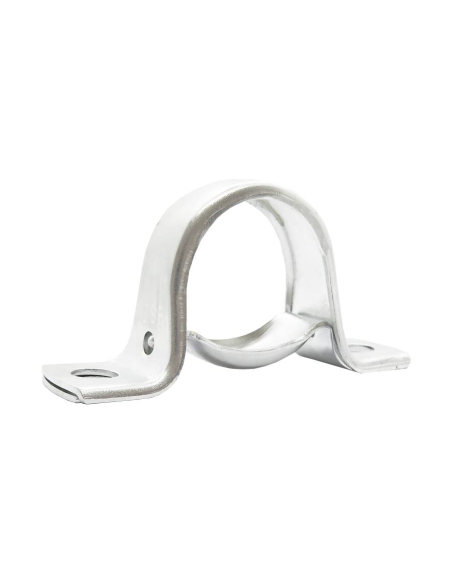

Soporte de pie o tipo puente, válido para rodamientos con eje de diámetro 30mm. Formado por dos piezas fabricadas en chapa de acero estampada. Soporte autoalineante de apoyo para la inserción de rodamientos a bolas.

Compatible con rodamientos de las series SA2 y SB2 de la marca ISB.

Referencia: BPP-30

Logo-ISB

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

Todavía no hay consultas, ¡deja la primera!


Soporte de pie autoalineante, fabricado en dos piezas de chapa de acero estampado, para rodamientos con ejes de diámetro 30mm. Soporte tipo puente para la inserción de rodamientos de bolas series SA2 y SB2 de la marca ISB.


Compatible con los rodamientos serie SA2: SA206-2RS (eje 30mm)
Compatible con los rodamientos serie SB2: SB206-2RS (eje 30mm)


Este tipo de soporte junto con un rodamiento tiene libertad para oscilar en la respectiva pista del soporte, es capaz de compensar cualquier defecto de alineación y eliminar todo posible esfuerzo entre el eje y el soporte.

El campo de aplicación de este tipo de soportes con rodamiento son aplicaciones industriales y generales con cargas normales, velocidades de rotación débiles a medias.


Los soportes de plancha o chapa estampada presentan una velocidad de rotación y una elasticidad elevada. Estos soportes permiten combinar ligereza con una óptima resistencia mecánica.  En algunos casos este tipo de soportes pueden llegar a presentar deformaciones cuando son sometidos a cargas elevadas que pueden variar en función de la dirección y de la carga. Además, la forma del soporte y el espesor de las planchas pueden influir en la entidad de las deformaciones. La carga admisible debe ser, por tanto tal, que la deformación provocada no perjudique la funcionalidad del soporte. La carga admitida es aproximadamente 1/3 del valor de carga base en dirección radial y 1/3 de la carga radial permitida en dirección axial.


Aplicaciones típicas:

  • Máquinas agrícolas
  • Máquinas para jardinería
  • Máquinas fitnes
  • máquinas elaboración madera, mármol...
  • Máquinas para embotellar
  • Líneas de producción


Referencia: BPP-30-ISB



Dimensiones:

Dimensiones soportes UCP ISB

  • d: 30 mm
  • h: 33.3 mm
  • a: 117 mm
  • e: 95 mm
  • s: 11.5 mm
  • g: 4 mm
  • w: 66.3 mm
  • Tamaño del perno: M10


NOTA
: El suministro solo incluye el soporte. El rodamiento debe adquirirse por separado




Material de uso industrial, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
