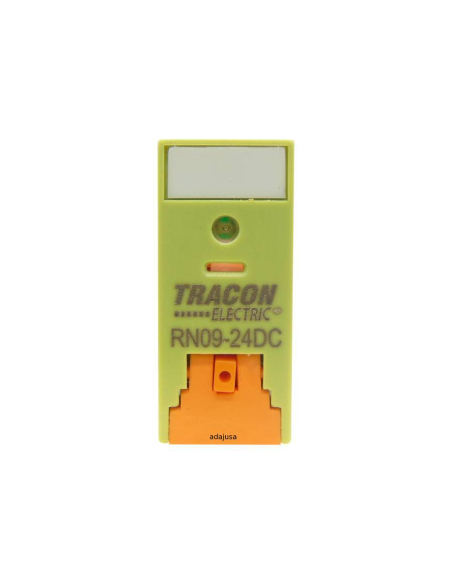

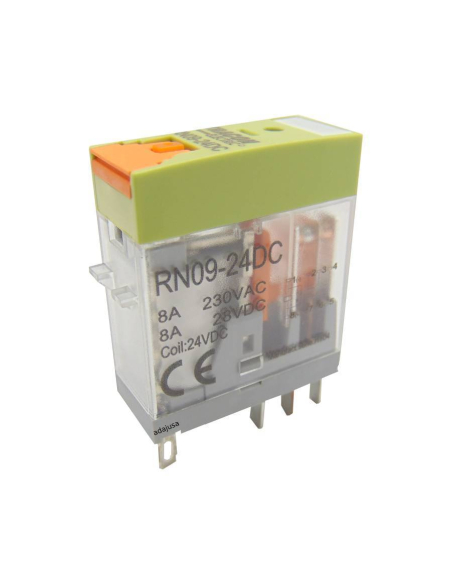

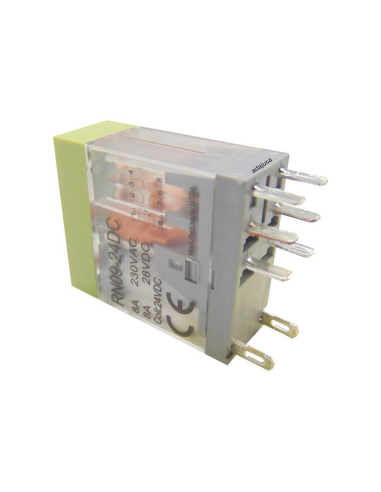

Relé miniatura 24Vcc 2 contactos 8A con indicación luminosa

Relé miniatura de 24Vcc, con 2 contactos tipo conmutado de 8A y patillas planas tipo Faston para poder ser soldados directamente sobre circuito impreso (PCB) o bien, para poder ser insertado sobre zócalo.

El relé incluye indicación de estado luminosa mediante LED, pulsador de retorno por resorte para la comprobación de los contactos, puerta de bloqueo extraíble que permite el mantenimiento forzado de los contactos en secuencias de prueba o mantenimiento, leyenda extraíble para la identificación del relé.


Diseñado para usos generales y para otras aplicaciones específicas como cuadros de control, cuadros de mando y distribución, automatización, juguetes, tarjetas electrónicas, electromedicina, etc.

Relé compatible con las siguientes referencias de zócalos (bases) de 1 contacto: RN09-SOCKET, Schneider RGZE1S48M.



Características:

• Fabricante: Tracon
• Referencia: RN09-24DC
• Número de contactos: 2 conmutados
• Forma del pin: Plano (tipo Faston)
• Número de pines: 8
• Tensión de trabajo: 24Vdc
• Capacidad del contacto: 8A  230Vac / 30Vcc
• Tensión de prueba: 1,2kV
• Tensión nominal de aislamiento: 250V
• Resistencia: 50mΩ
• Montaje: sobre PCB o zócalo
• Vida útil mecánica: 1x10⁷  ciclos
• Vida útil eléctrica: 1x10⁵   ciclos
• Temperatura ambiente:  -40^oC a +55^oC
• Dimensiones del cuerpo: 34x29x13 mm
• Peso: 18g
• Grado de protección: IP20
• Normativa: EN 61810-1

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
