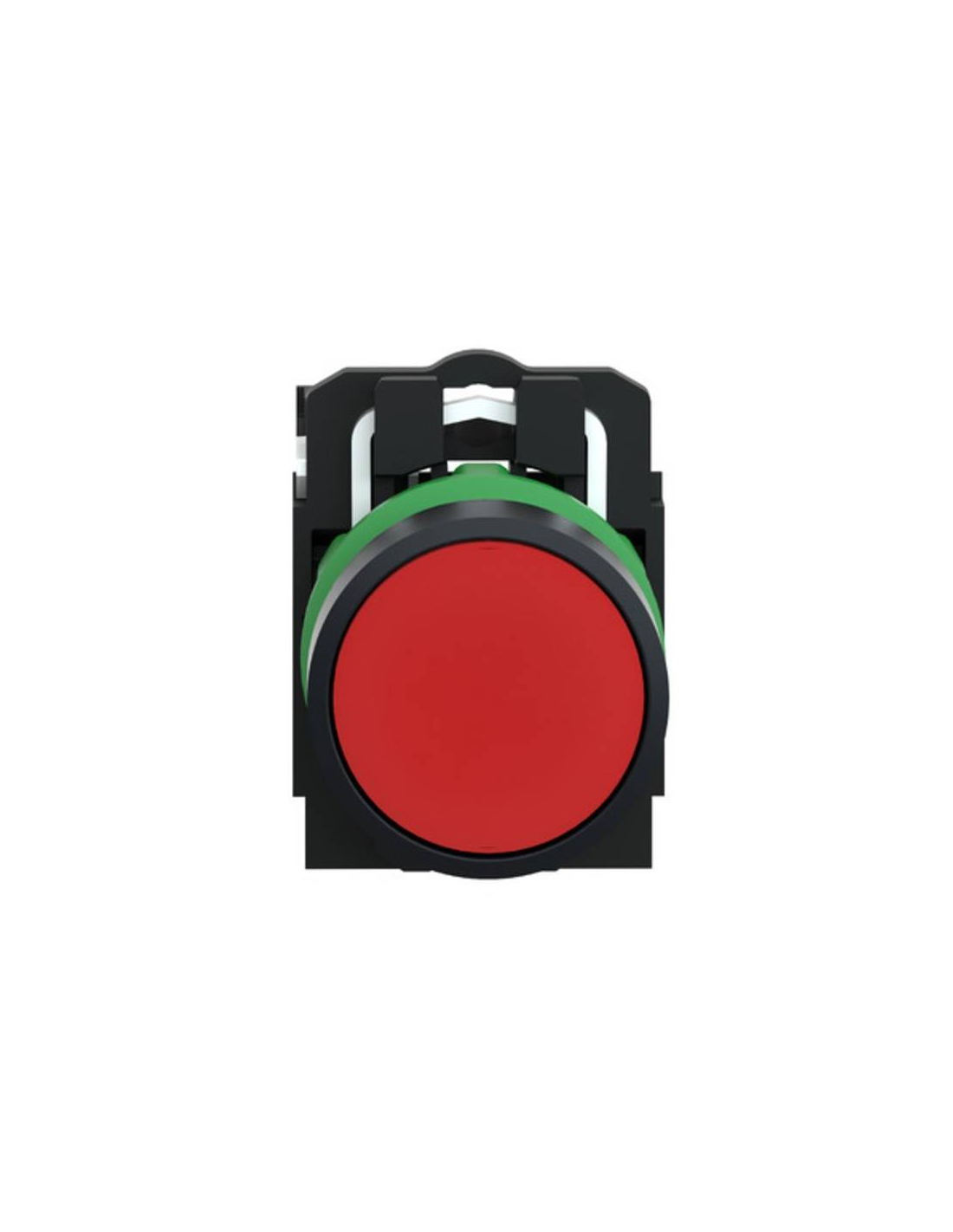

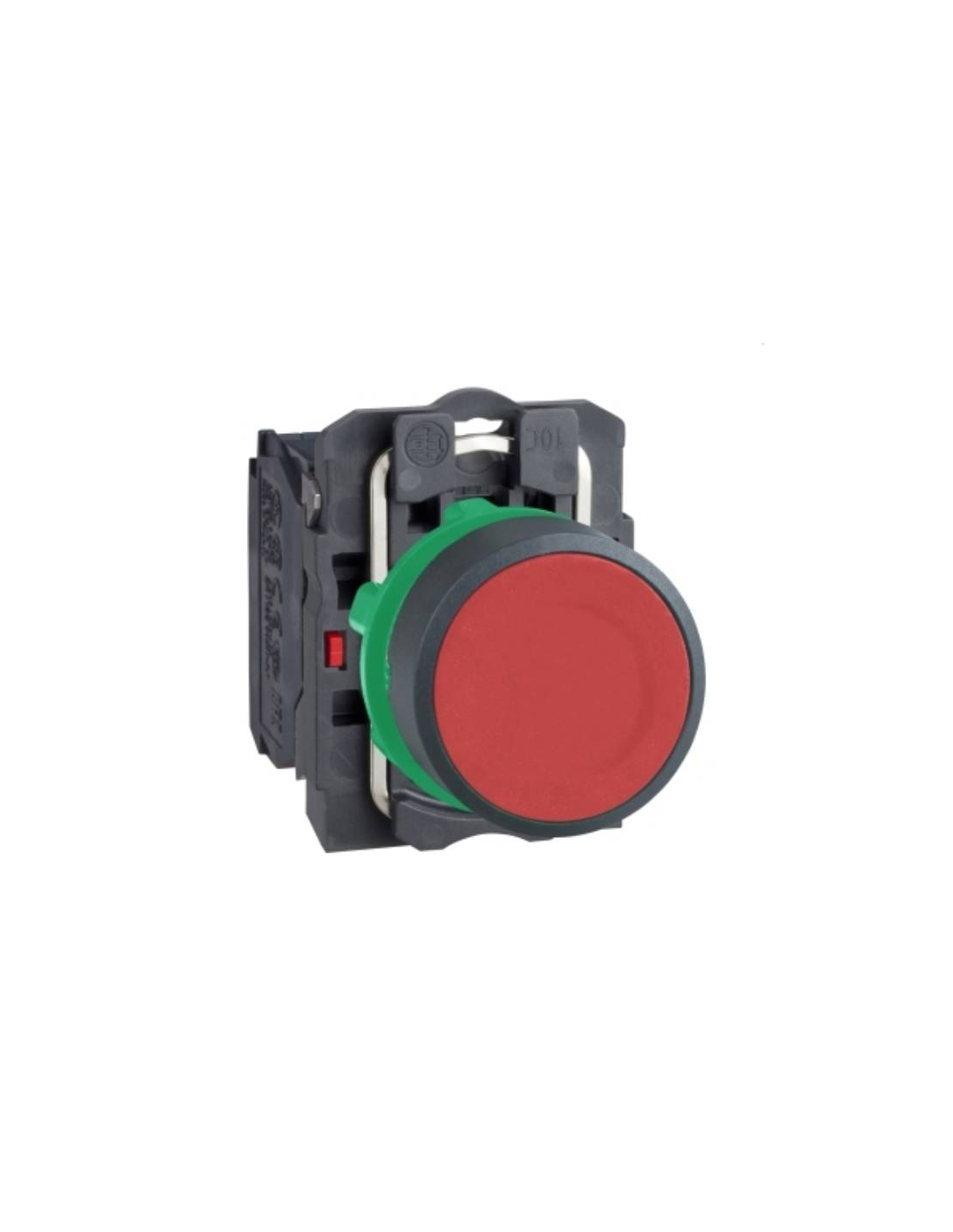

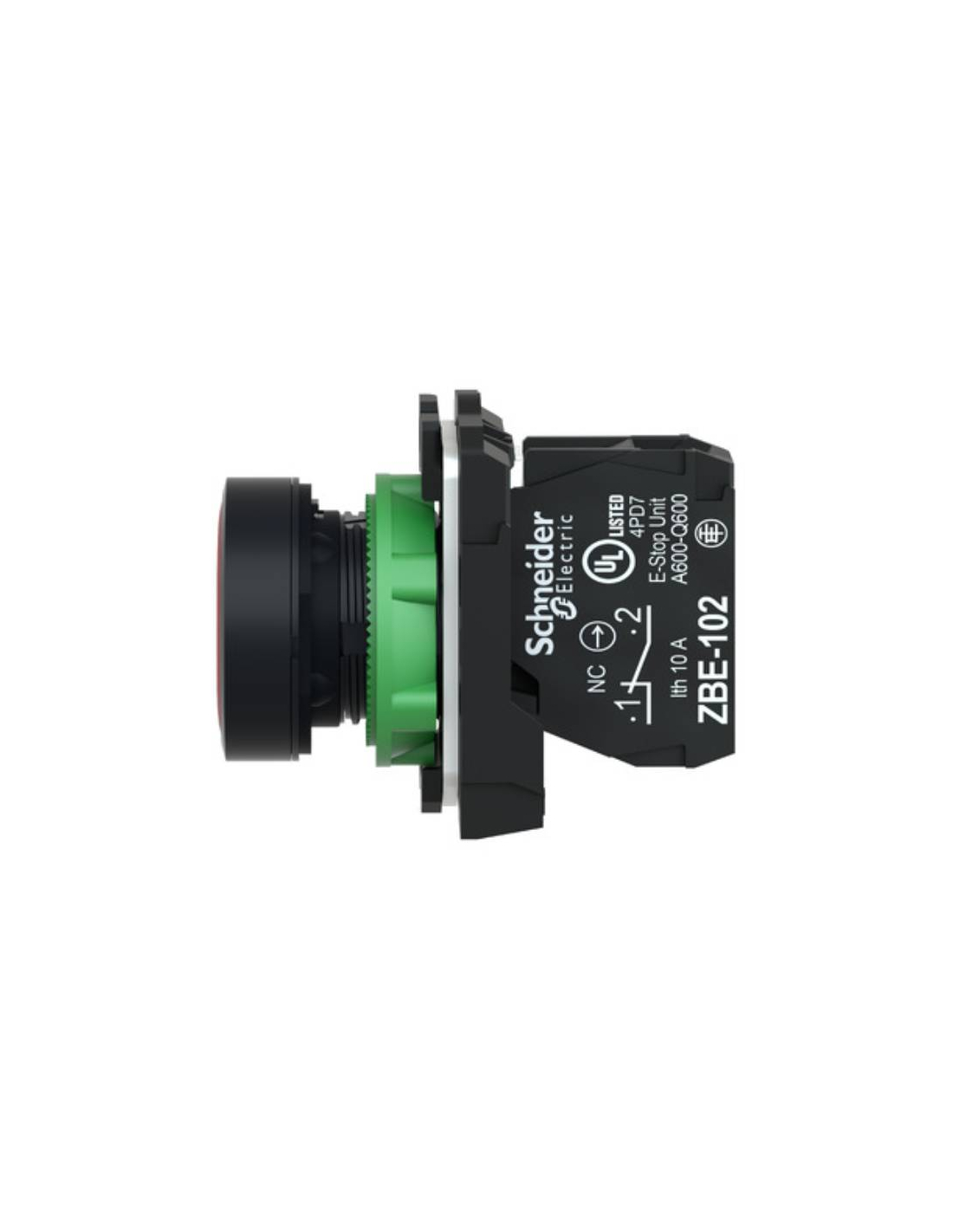

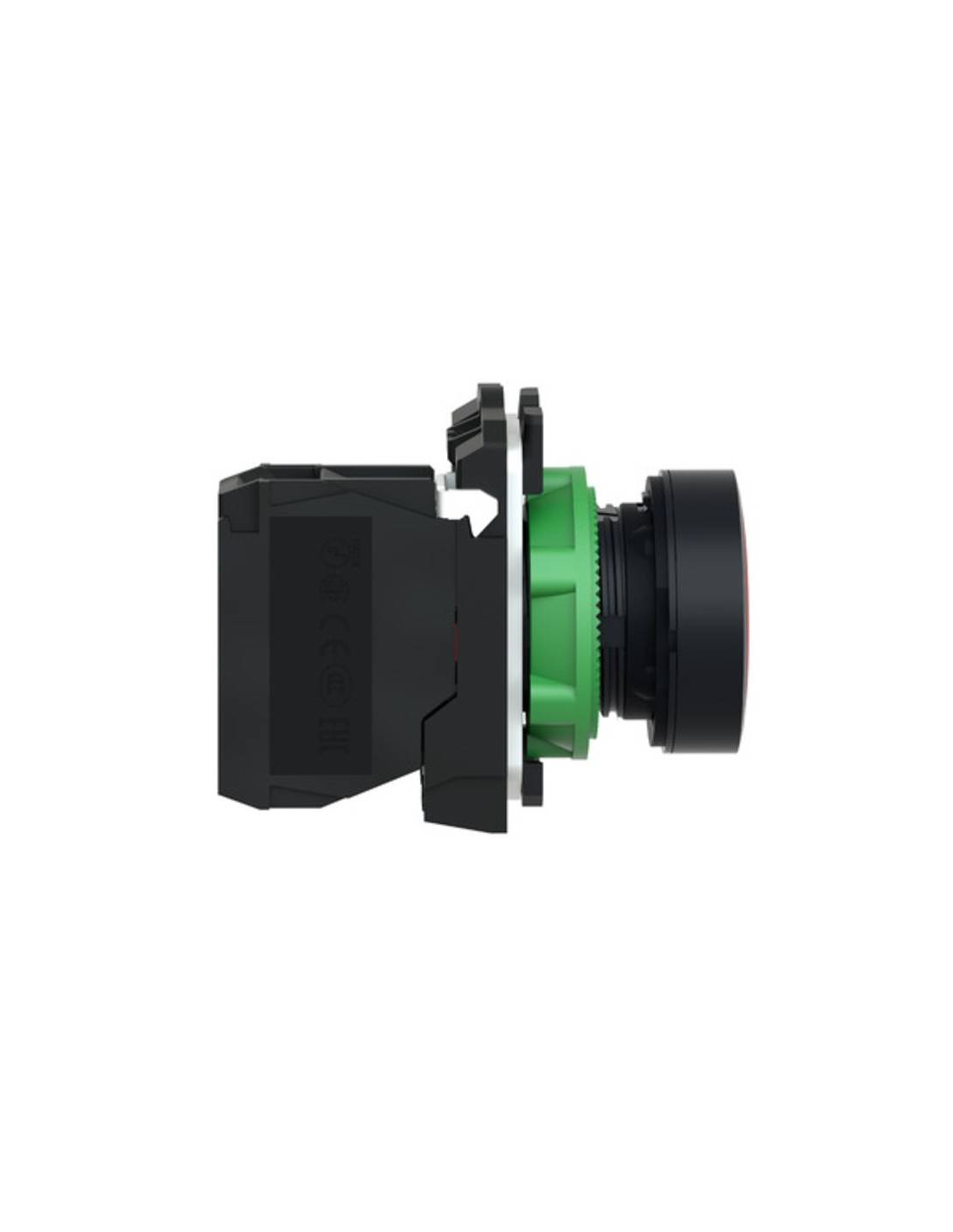

Pulsador rojo contacto cerrado (NC) - SCHNEIDER

Pulsador de plástico rasante en color rojo con un contacto cerrado (NC), diámetro 22 mm. Funcionamiento basado en un mecanismo de impulso/retorno por resorte, presenta una interfaz ergonómica para el control de máquinas y procesos. Se instala fácilmente en troquelados estándar de 22 mm de diámetro y se conecta mediante bornes de tornillo simples.

Su diseño presenta gran resistencia a impactos, al polvo, al agua y a las vibraciones gracias a su grado de protección IP66, por lo que resulta idóneo para el funcionamiento en entornos exigentes. Su bisel de plástico lo hace ideal para aplicaciones que requieren buena resistencia a sustancias químicas o doble aislamiento eléctrico.

El suministro incluye el pulsador completo con un contacto cerrado. Permite la posibilidad de añadir contactos adicionales

Características:

• Fabricante: SCHNEIDER
• Referencia: XB5AA42
• SERIE HARMONY XB5
• Perfil del operador: Rojo rasante, sin marcado
• Tipo de operador: Retorno por muelle
• Contacto: 1 NC
• Funcionamiento del contacto: Ruptura lenta
• Diámetro del pulsador: 22mm
• Diámetro de montaje: 22,5mm
• Protección contra cortocircuito: 10A Fusible de cartucho tipo gG
• Corriente térmica convencional: 10A A
• Tensión nominal de aislamiento: 600V
• Resistencia a picos de tensión: 6kV
• Corriente nominal de empleo: 3A en 240V, AC-15  /   6A en 120V, AC-15  /  0,1A en 600V, DC-13  /   0,27A en 250V, DC-13  /   0,55A en 125V, DC-13  /  1,2A en 600V, AC-15
• Material del bisel: Plástico
• Material de los contactos: Ag/Ni
• Durabilidad eléctrica: 10000000 ciclos
• Durabilidad mecánica: 10000000 ciclos
• Temperatura de funcionamiento: -40…70C
• Grado de protección IP: IP66
• Grado de protección IK: IK03

e: espesor de sujeción: de 1 a 6 mm
(1) Fila adicional de contactos o contacto doble



Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
