Protector sobretensiones transitorias y permanentes + IGA 2x25A 10kA - Hyundai Electric

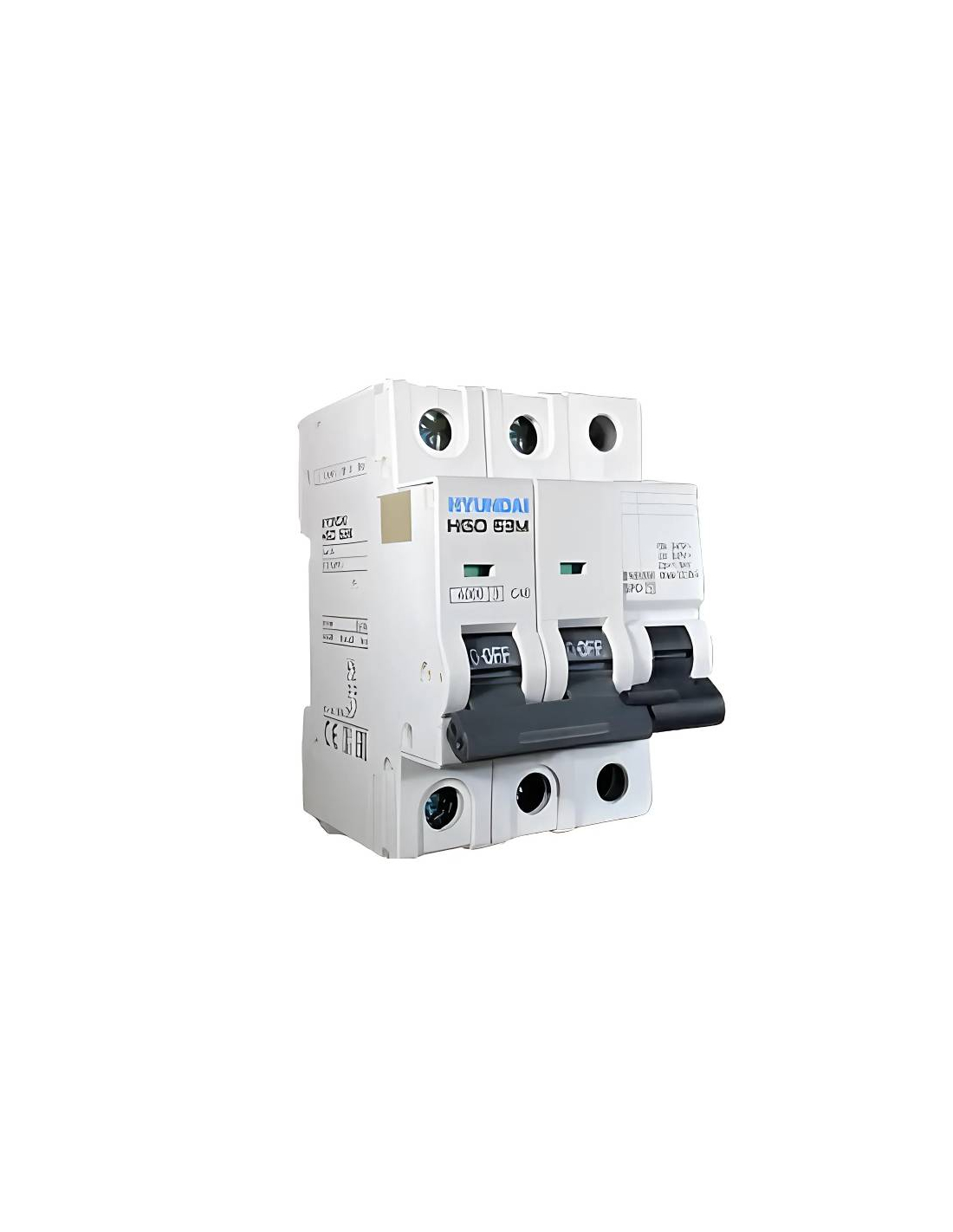

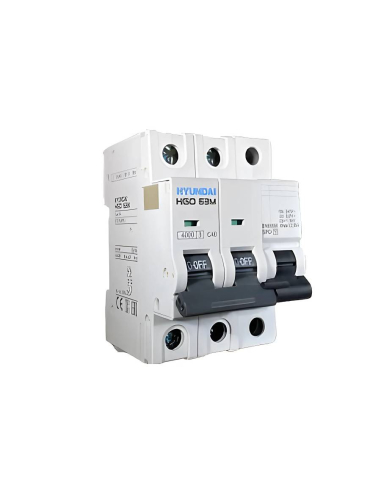

Conjunto de protección combinado contra sobretensiones transitorias (descargador a tierra) y permanentes, asociado a un dispositivo de corte (IGA) de 2 polos con un poder de corte de 10kA según UNE EN60898, curva "C".

El funcionamiento de este módulo de protección es producir la desconexión del sistema eléctrico monofásico cuando este se somete a una tensión mayor de la que tuviese que recibir, de una forma continuada y derivar a tierra las sobretensiones transitorias ocasionadas por la caída de rayos o la conmutación de líneas de distribución eléctricas.

Este dispositivo, muy compacto y de simple instalación, proporciona una muy alta protección, tanto contra sobretensiones transitorias o permanentes, como de línea, al incorporar un IGA (magnetotérmico) con un poder de corte de 10kA. Dispone de indicador visual de estado de corte.

Adecuado para uso en instalaciones domésticas, puntos de recarga de vehículos eléctricos e industria.

El suministro incluye:

• IGA de 2 Polos (monofásico): 2x25A.
• Protector contra sobretensiones permanentes.
• Protector contra sobretensiones transitorias (descargador a tierra).

Todo el conjunto se suministra totalmente cableado.

Situación del neutro en el lado derecho, es obligatorio respetar la posición del neutro aunque el IGA es de 2 polos protegido.

Características técnicas:

• Fabricante/Proveedor: Hyundai Electric
• Ref: ST-2P25
• Tensión nominal (Un) 230VAC.
• Intensidad nominal del magnetotérmico: 25A.
• número de polos protegidos: 2 (2x25A).
• Poder de corte del magnetotérmico: 10000kA (según IEC/EN60898).
• Curva de disparo: "C".
• Tensión superior permanente de disparo: 265Vac.
• Tiempo de respuesta por sobretensión permanente:
• 275Vac: aprox. 7s.
• 300Vac: aprox. 3s.
• 350Vac: aprox. 0,5s.
• 400Vac: aprox. 0,15s.
• Intensidad nominal de descarga transitoria (In): 5kA.
• Intensidad máxima de descarga transitoria (Imax): 15kA.
• Tensión de protección (Up): =< 1,5kV.
• Tipo de dispositivo (clase): II.
• Sección máxima de cable en bornas: 10 mm² (IGA) 6 mm² (módulo).
• Nº de módulos ocupados sobre carril DIN: 4.
• Normativa: EN 60898 / EN 50550 / IEC 61643-11.
• Marcado: CE.

Nota: La capacidad de protección contra sobretensiones transitorias depende en gran medida de la calidad de la toma de tierra.
