35,97 € IVA incluido

29,73 € IVA no incluido

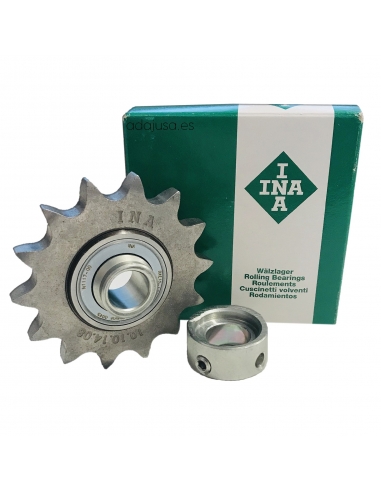

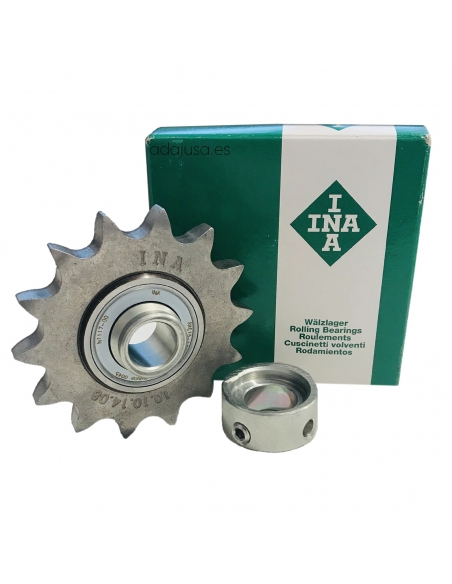

Rueda tensora con rodamiento a bolas para cadena en acero sinterizado (C 10). Diámetro 15mm y 20 dientes. Válidas para cadenas normales y cadenas de rodillos norma Europea.

Referencia: KSR 15.B0.06.10.20.08




Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.



Las ruedas o piñones tensores para cadenas INA son unidades de guiado y reenvío de cadenas, siendo válidas para cadenas normales y de rodillos. Sirven para compensar los alargamientos de las cadenas, que se producen a lo largo de la vida útil por el propio funcionamiento, mejoran la suavidad de marcha y aumentan el rendimiento del sistema bajo cargas y velocidades elevadas.

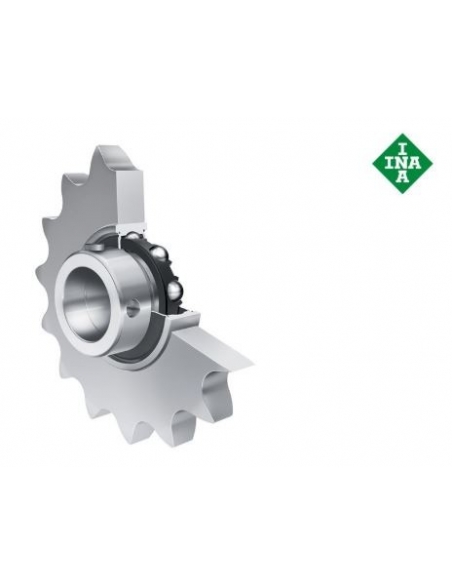

Las unidades se suministran listas para el montaje, se componen de rueda para la cadena y rodamiento rígidos a bolas ya montado. Las ruedas tensoras para cadenas están fabricadas en acero sinterizado de elevada resistencia. Como el anillo interior del rodamiento rígido a bolas está prolongado por ambos lados, no se requieren anillos separadores adicionales.

El anillo interior se fija en el eje mediante un anillo tensor excéntrico. El taladro de esta serie tiene una tolerancia positiva. De esta manera, se pueden utilizar ejes sin mecanizar hasta la tolerancia ISO h9 bajo cargas y velocidades medias.

Fabricante: INA

Referencia: KSR 15.B0.06.10.20.08



Dimensiones rueda dentada perfil

Dimensiones rueda dentada frente

Dimensiones:

  • Diámetro del buje (d): 15 mm Tolerancia: +0,018/0
  • Diámetro de la punta (Dk): 65 mm
  • Anchura del tensor (B1): 28.6 mm
  • Ancho del anillo exterior (C): 12 mm
  • Grosor tensor (C1): 5.2 mm.
  • Acho del chaflán (C2): 0.8 mm.
  • Diámetro exterior (D): 40 mm.
  • Diámetro primitivo (D0): 60.9 mm.
  • Diámetro exterior del tensor (d3): 28,4 mm.
  • Dentado (p): 06B
  • Anchura entrecaras (W): M6x0,75. Rosca del tornillo prisionero. Para llave de 3 mm
  • Número de dientes (Z): 20
  • Peso: 0,17 Kg.
  • Dureza HB 50+/-10

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.


    Tipo Mecánico
    Piñones y cadenas
    Piñones - Cadenas
    Piñones tensores
    Paso
    9.525 - 3/8" - 06B
    Nº de dientes
    20
    Diámetro Eje
    15
    Ancho
    28.6
    Material
    Acero sintetizado
    INA
    KSR152008
