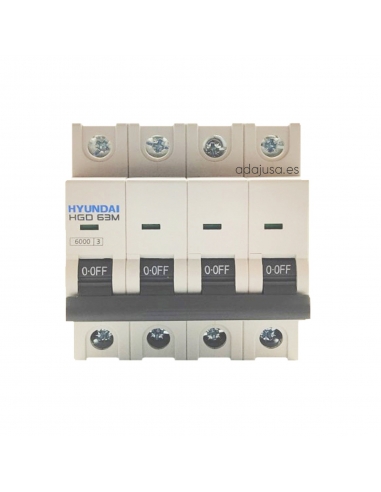

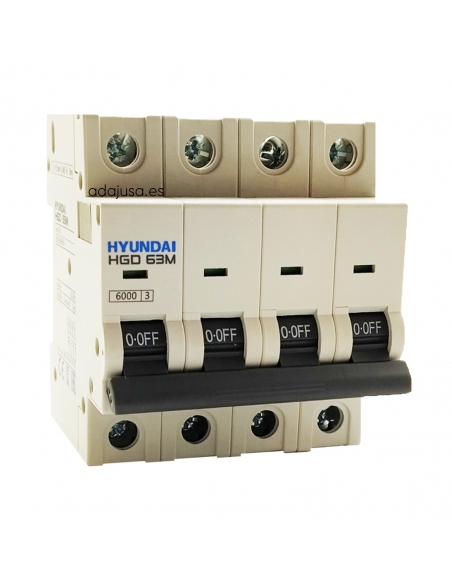

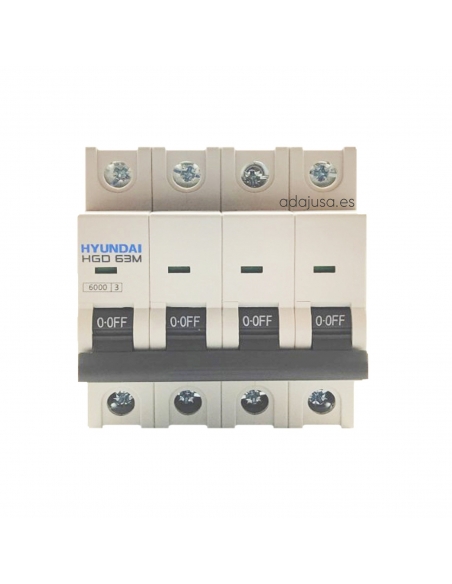

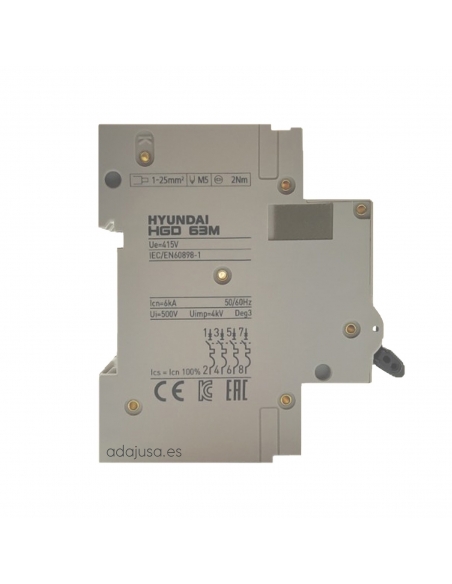

Magnetotérmico de 4 polos 6A 6kA curva "D", para protección contra cortocircuitos y sobrecargas en instalaciones trifásicas con presencia de motores o maquinaria con elevada corriente inicial, evitando que se dispare durante el arranque. Protección activa de los polos con indicación de estado. Fabricado en material termoplástico ignífugo según la normativa de referencia IEC/EN 60898-1; 60947-2.
Alta fiabilidad y prestaciones, permitiendo un elevado número de ciclos de trabajo.
Principales características de esta gama de productos:
- Diseño y estructura compacto.
- Mecanismo de disparo libre. El interruptor dispara incluso si se fuerza el mantenimiento en posición activada (ON).
- Indicación visual de estado.
- Admite el montaje de accesorios.
Características técnicas:
- Fabricante/Proveedor: Hyundai Electric
- Referencia del fabricante: HGD63-M4P006D
- Intensidad nominal(In): 6A
- Número de polos: 4
- Curva característica: D
- Tensión de empleo máx (Ue): 415Vac, 50/60Hz
- Poder de corte (Icn): 6kA (Ics=100% Icn)
- Tensión asignada de aislamiento (Ui): 500Vac
- Tensión nominal de resistencia a los impulsos (Uimp): 4kV
- Resistencia dieléctrica: 2,5kV
- Endurancia eléctrica / Mecánica: 10000 / 20000 maniobras
- Temperatura de funcionamiento: -40C...+55C
- Humedad: 95% RH
- Clase de limitación de energía: Clase 3
- Tipo de terminal: Mordaza de apriete por tornillo
- Tamaño del terminal: 25mm²
- Par de apriete máximo: 2 Nm
- Grado de protección: IP20
- Peso: 0,46kg
- Posición de montaje: Vertical/Horizontal
- Material de la carcasa y cubierta: Termoplástico moldeado ignífugo
- Admite el montaje de elementos auxiliares: Si
- Normativa: CE; IEC/EN 60898-1; 60947-2
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
