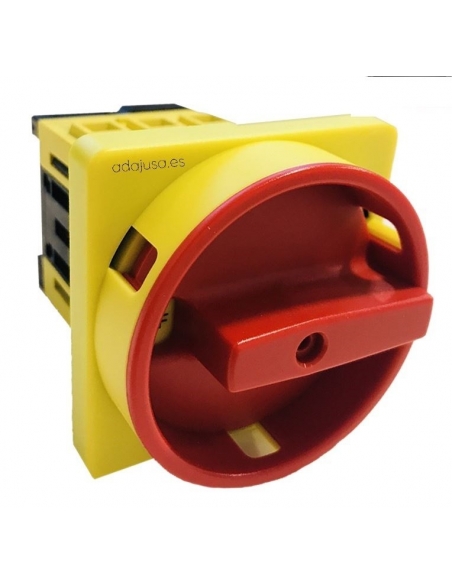

Interruptor seccionador 4 polos 40A serie SQ 67x67 amarillo maneta roja - Giovenzana

Interruptor seccionador 4 polos (tetrapolar) 40A  para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1, 67x67mm, placa frontal en color amarillo y maneta en color rojo. Posibilidad de bloqueo por candado.

Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.

Montaje mediante fijación panel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.

Este interruptor trifásico es adecuado para maquinaria, motores e instalaciones.

El suministro incluye:

• Interruptor 3 polos: SQ0403003R
• Placa frontal: 010/0001
• Contacto lateral: PL004002

Candado no incluido en el suministro.

Características:

• Marca: Giovenzana
• Referencia del interruptor: SQ040003R
• Referencia de la placa frontal: 010/0001
• Referencia polo adicional: PL004002
• Numero de polos: 3 + 1 adicional
• Tensión nominal Ue: 690V.
• Intensidad nominal Ie (AC21A): 40A.
• Intensidad nominal térmica ith: 63A.
• Capacidad nominal de interrupción: 8kA.
• Contactos: Apertura lenta de doble interrupción.
• Nº de maniobras / horas: 120.
• Durabilidad mecánica: 100.000 maniobras.
• Angulo de maniobra: 90º.
• Montaje empotrado.
• Grado de protección:
• Mandos tipo 1-4-4X: IP-65.
• Bornes: IP-20.
• Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14

Tabla de intensidades y potencias de empleo:

• Categoría de uso AC-21A: 63A.
• Categoría de uso AC-22A: 63A.
• Categoría de uso AC-23A:
• Motores estándar trifásicos 230Vac: 45A
• Motores estándar trifásicos 400Vac: 50A
• Categoría de uso AC-3:
• Motores estándar trifásicos 230Vac: 45A
• Motores estándar trifásicos 400VAc: 40A

Dimensiones:

Montaje:

Material de uso profesional, tiene que ser instalado respetando la normativa vigente en el lugar de la instalación.
