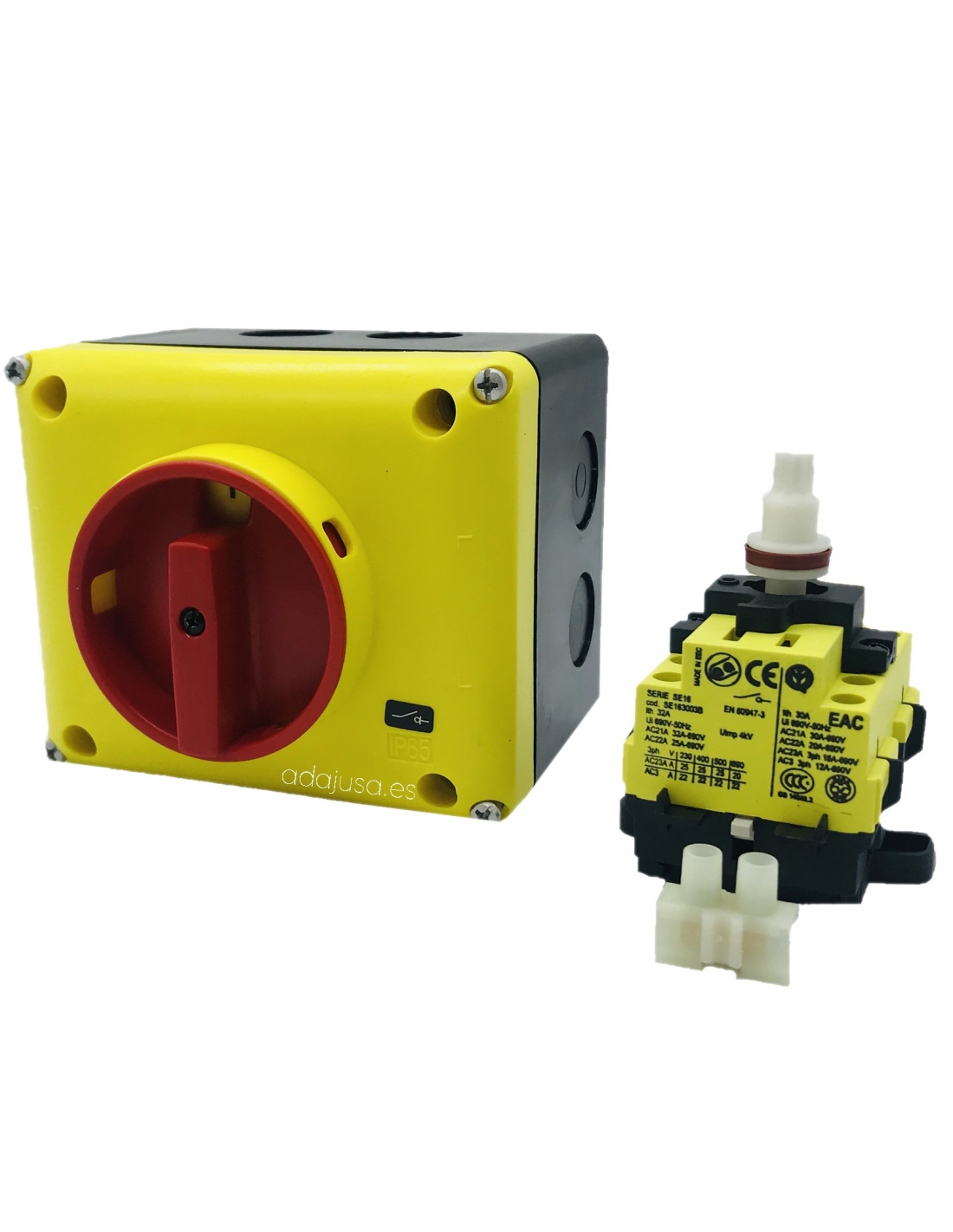

Caja con interruptor tetrapolar 32A (4 polos) amarillo-rojo - Giovenzana

Caja con interruptor seccionador tretrapolar 32A  para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1. Fabricada en material termoplástico.

Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.

Preparada (pretroquelada) para 8 prensaestopas Pg 16, dos de los cuales estan en el fondo. Caja negra y tapa en color amarillo con maneta roja, bloqueable en posición "O - OFF", máximo 3 candados (no suministrados). Grado de protección IP65.

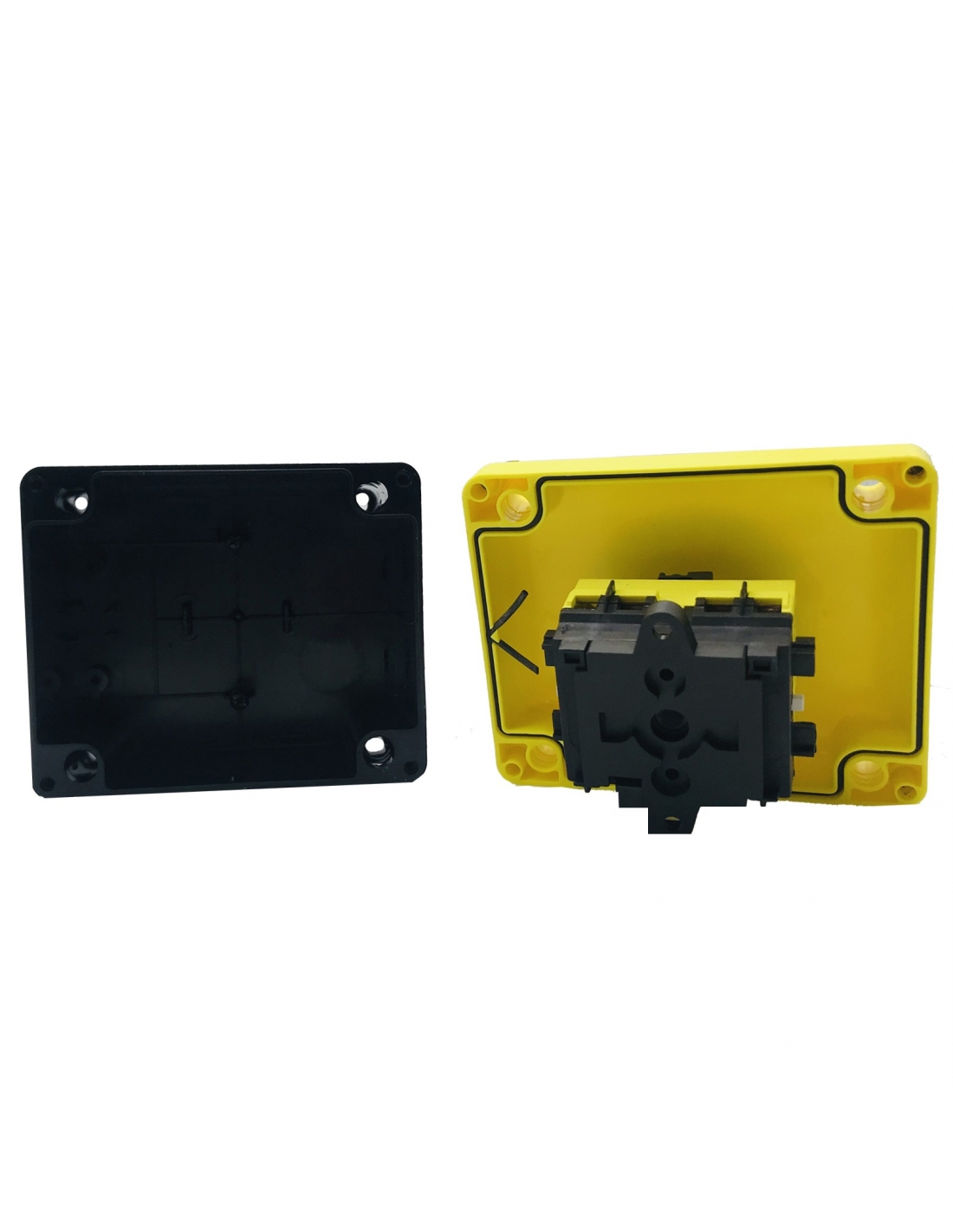

Incorpora sistema de seguridad por el cual solo es posible retirar la tapa con el interruptor en posición "O".

 Montaje en superficie, dimensiones 120x100x85 mm.

Características:

• Marca: Giovenzana.
• Referencia del proveedor: SE320004BC10
• número de polos: 4.
• Tensión nominal Ue: 690V.
• Intensidad nominal Ie (AC21A): 32A.
• Intensidad nominal térmica ith: 40A.
• Capacidad nominal de interrupción: 8kA.
• Contactos: Apertura lenta de doble interrupción.
• Nº de maniobras / horas: 120.
• Durabilidad mecánica: 100.000 maniobras.
• Angulo de maniobra: 90º.
• Montaje: en superficie.
• Material: Termoplástico.
• Color: Caja negra con tapa amarilla. Maneta en rojo.
• Dimensiones: 120x100x85 mm.
• Grado de protección: IP65.
• Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14

Tabla de intensidades y potencias de empleo:

• Categoría de uso AC-21A: 40A.
• Categoría de uso AC-22A: 32A.
• Categoría de uso AC-23A:
• Motores estándar trifásicos 230Vac: 32A - 10kW.
• Motores estándar trifásicos 400Vac: 32A - 18,5kW.
• Categoría de uso AC-3:
• Motores estándar trifásicos 230Vac: 27A - 7,5kW.
• Motores estándar trifásicos 400VAc: 27A - 15kW.

Dimensiones:
