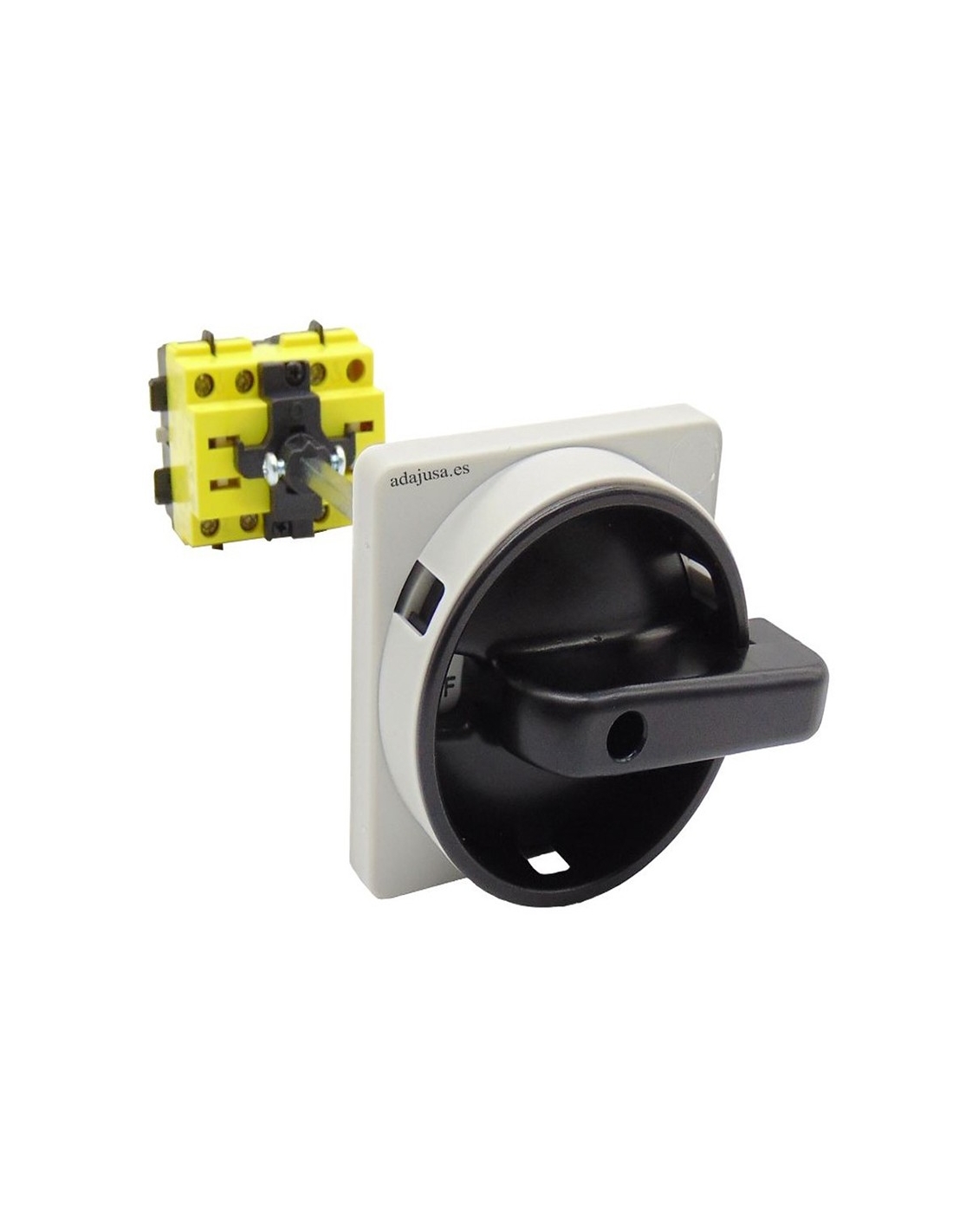

Interruptor seccionador 4 polos negro 100A fondo armario eje 185mm - Giovenzana
Interruptor seccionador 4 polos negro 100A fondo armario eje 185mm - Giovenzana

Interruptor seccionador 4 polos negro 100A fondo armario eje 185mm - Giovenzana

57,43 € IVA incluido

47,46 € IVA no incluido

Interruptor seccionador 4 polos (tetrapolar) 100A para cargas inductivas (Motores eléctricos) y mando general. Montaje fondo de armario sobre carril DIN, y mando rotatorio 90º, con dos posiciones 0-1. Placa frontal con dimensiones de 67x67mm, en color gris y maneta en negro. Posibilidad de bloqueo por candados. Fabricado conforme a los mas estrictos estándares europeos, lo que permite cumplir con los requisitos en materias de seguridad.
Aptos para interrupción, conexión y conmutación de circuitos eléctricos, así como, arranque directo de motores e interruptor principal en máquinas.
Adecuado hasta 30kW a 400Vac

Eje 185mm

Referencia: GISE100004B67N1

Esquema interruptor 4 polos

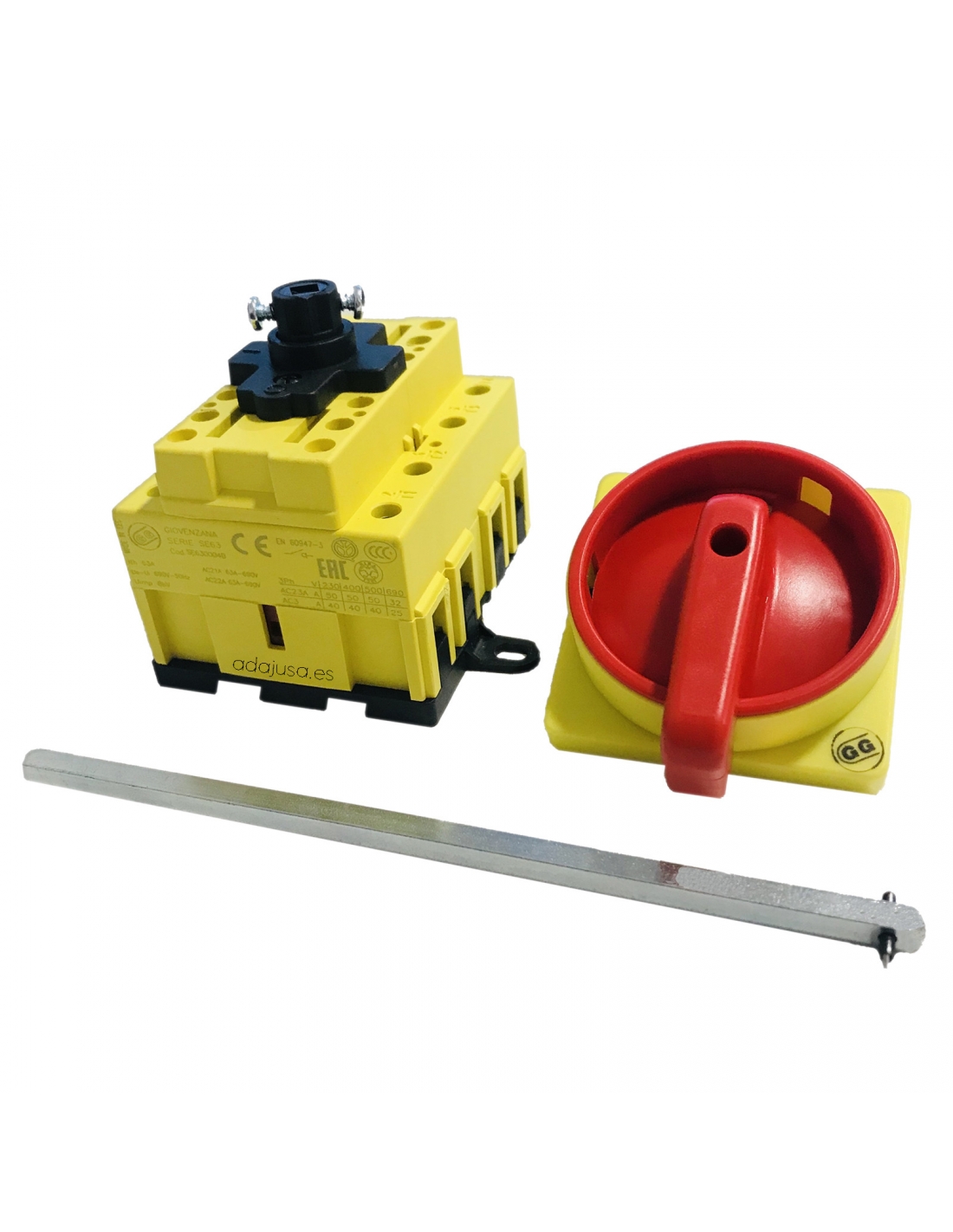

Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.



Interruptor seccionador 4 polos (tetrapolar) 100A para cargas inductivas (Motores eléctricos) y mando general. Montaje fondo de armario y para mando rotatorio 90º, con dos posiciones 0-1. Placa frontal de 67x67mm montaje sobre panel, en color gris y maneta en negro. Posibilidad de bloqueo por candado.

Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.

Montaje fondo de armario sobre carril DIN, grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.

El suministro incluye:

  • Interruptor 4 polos montaje fondo armario.
  • Placa frontal 67x67mm gris-negro, montaje panel.
  • Eje unión 185mm

El suministro no incluye candado.

Características:

  • Marca: Giovenzana
  • Referencia del interruptor: SE100004B
  • Referencia placa frontal: 321/0001
  • Referencia del eje 185mm: 20900010
  • número de polos: 4
  • Tensión nominal Ue: 690V.
  • Intensidad nominal térmica ith: 100A.
  • Intensidad nominal Ie (AC21A): 100A.
  • Intensidad nominal Ie (AC22A): 100A.
  • Intensidad nominal Ie (AC23A):70A.
  • Intensidad nominal Ie (AC3):60A.
  • Capacidad nominal de interrupción: 10kA.
  • Contactos: Apertura lenta de doble interrupción.
  • Nº de maniobras / horas: 120.
  • Durabilidad mecánica: 100.000 maniobras.
  • Angulo de maniobra: 90º.
  • Montaje: Fondo armario sobre carril DIN.
  • Grado de protección:
    • Mandos tipo 1-4-4X: IP-65.
    • Bornes: IP-20.
  • Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14

Tabla de intensidades y potencias de empleo:

  • Categoría de uso AC-21A: 100A.
  • Categoría de uso AC-22A: 100A.
  • Categoría de uso AC-23A:
    • Motores estándar trifásicos 230Vac: 70A - 22kW.
    • Motores estándar trifásicos 400Vac: 67A - 37kW.
  • Categoría de uso AC-3:
    • Motores estándar trifásicos 230Vac: 60A - 18,5kW.
    • Motores estándar trifásicos 400VAc: 55A - 30kW.

    Dimensiones:

    Dimensiones seccionadores SE 63-80-100 fondo armario

    Montaje:

    Montaje interruptores panel serie SE

    Como elementos adicionales podemos añadir las siguientes referencias:

    • protección bornes de 3 polos (2 piezas): GI20900003

    Material de uso profesional, tiene que ser instalado respetando la normativa vigente en el lugar de la instalación.
