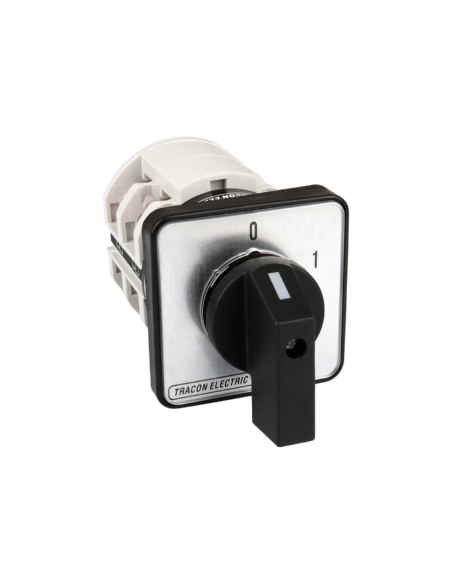

Conmutador de levas trifásico 3 polos 20A para motores eléctricos de 7,5CV (5,5kW). Mando giratorio 60º con dos posiciones 0-1, permite la arrancada y parada de un motor eléctrico trifásico. Placa de tamaño 48x48mm en color gris y maneta en color negro.
Esta serie de interruptores rotatorios han sido realizados conforme a los estándares EN 60947-1, EN 60947-3, EN 62321, que les permite cumplir con todos los requisitos en materia de seguridad. Montaje empotrado con grado de protección IP-42.
Características técnicas:
- Fabricante/proveedor: TRACON
- Referencia: TKM-20/Q
- Número de polos: 3
- Tensión de alimentación: 380-420V
- Tensión nominal de aislamiento: 690V
- Intensidad nominal: 20A
- Número de maniobras / horas: 200
- Durabilidad mecánica: 500000 maniobras
- Durabilidad eléctrica: 300000 maniobras
- Temperatura ambiente: -5 a +55ºC
- Grado de protección: IP42
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A 400V: 20A
- Categoría de uso AC-22A 400V: 20A
- Categoría de uso AC-23A 400V: 15A
- Categoría de uso AC-2 400V: 15A
- Categoría de uso AC3 400V: 11A
- Categoría de uso AC-4 400V: 3,5A
- Categoría de uso AC-15 400V: 4A
- Categoría de uso DC-13 240Vcc: 1A
- Potencia asignada categoría AC-23A 400V: 7,5kW
- Potencia asignada categoría AC-2A 400V: 7,5kW
- Potencia asignada categoría AC-3A 400V: 5,5kW
- Potencia asignada categoría AC-4A 400V: 1,5kW
L = 41,2mm ; A = 43mm ; a = 48mm ; b = 48mm; d = 36mm
Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.
