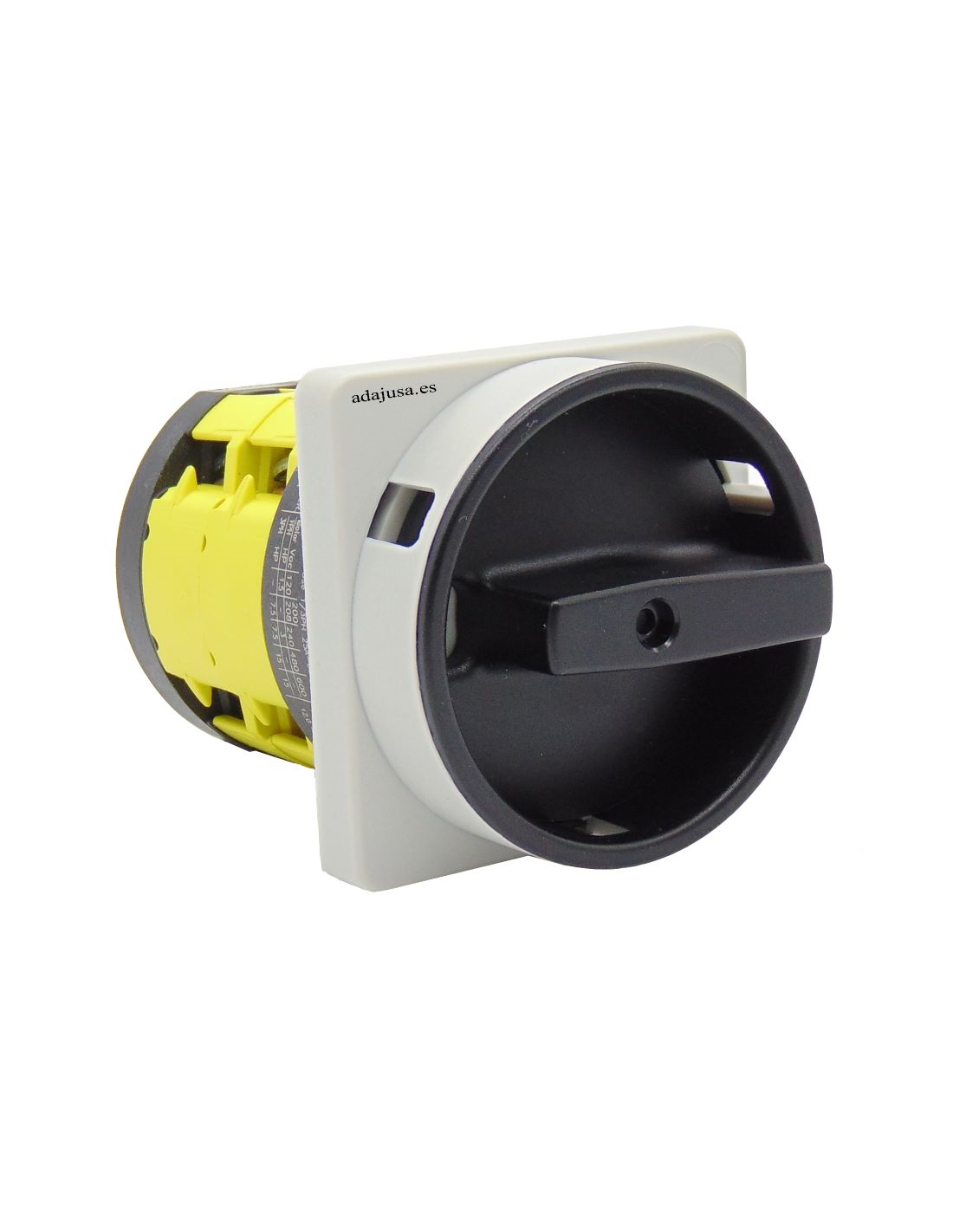

Interruptor de levas tetrapolar 20A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1. Mando frontal el color gris con maneta en negro, 67x67mm.
Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación traspanel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
El suministro incluye:
- Interruptor tetrapolar: P0200004R
- Placa frontal: 009/0001
Características:
- Marca: Giovenzana.
- Referencia del interruptor: PO200004R
- Referencia de la placa: 009/0001
- número de polos: 4
- Tensión nominal Ue: 690V.
- Intensidad nominal Ie (AC21A): 20A.
- Capacidad nominal de interrupción: 5kA.
- Nº de maniobras / horas: 120.
- Durabilidad mecánica: 1.000.000 maniobras.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Mandos con solo maneta: IP-40.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 20A.
- Categoría de uso AC-22A: 20A.
- Categoría de uso AC-23A:
- Motores estándar monofásicos 230Vac: 18A - 4kW.
- Motores estándar trifásicos 230Vac: 16A - 5kW.
- Motores estándar trifásicos 400Vac: 16A - 9kW.
- Categoría de uso AC-3:
- Motores estándar monofásicos 230Vac: 16A - 3,5kW.
- Motores estándar trifásicos 230Vac: 12A - 4kW.
- Motores estándar trifásicos 400VAc: 12A - 6kW.
- Categoría de uso DC-21A (corriente continua):
- Pequeña sobrecarga 50V (1 fase): 16A.
- Categoría de uso DC-22A (corriente continua):
- Carga mixta 30V (1 fase): 12A.
