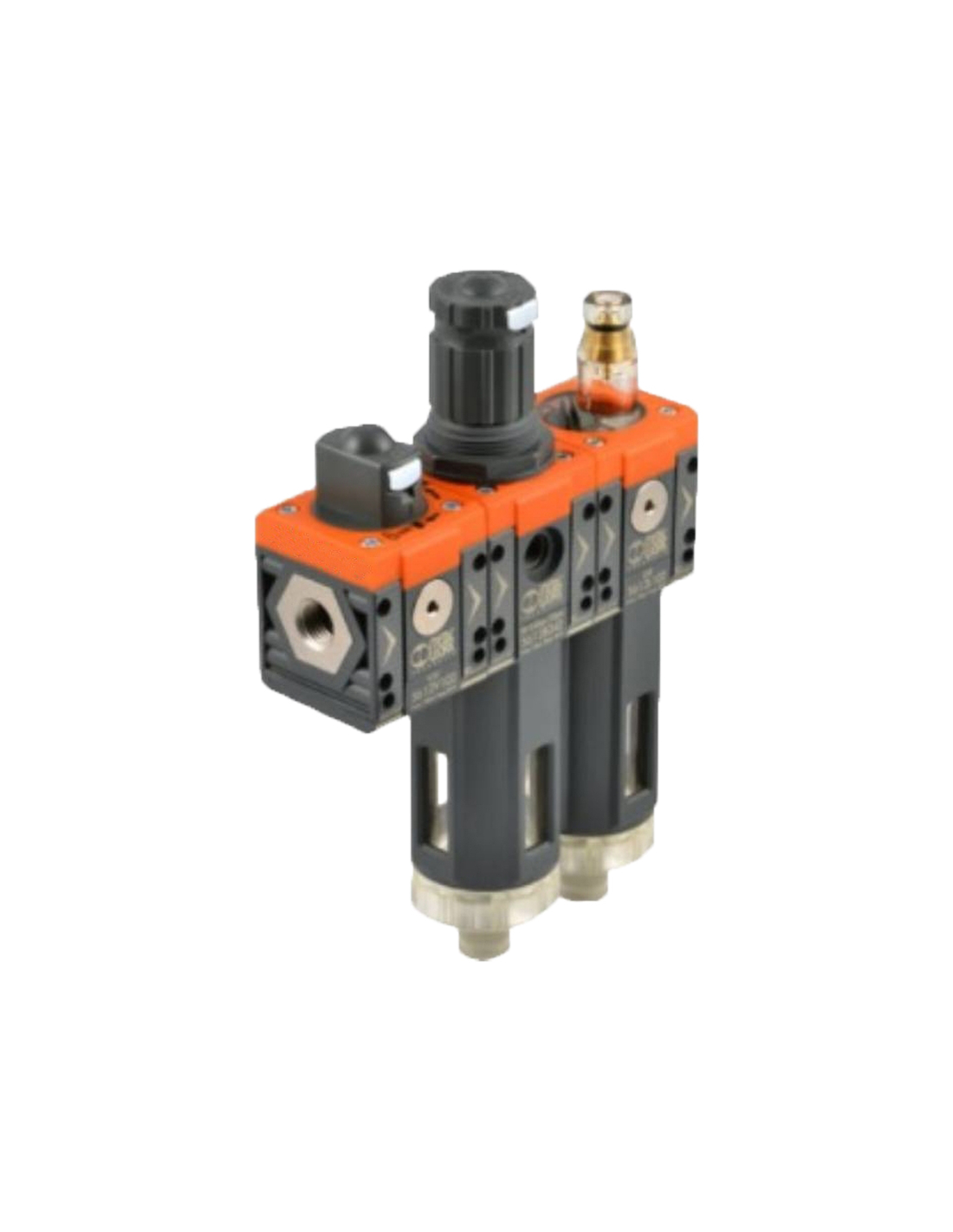

Grupo filtrante 1/8 con válvula de corte regulación 0-8 bar purga semi automática serie Syntesi - Metal Work

Grupo filtrante de 1/8 con válvula de corte manual a la entrada, unidad de mantenimiento de 1/8 para aplicaciones neumática, purga semiautomática, tamaño compacto (SY1) de fabricación europea.
Entre las principales características de este grupo filtrante cuenta con un gran rendimiento de caudal comparado con su tamaño y peso reducido, satisfaciendo la demanda actual de miniaturización y rendimiento. Fabricado en  tecnopolímero y latón niquelado de excelente resistencia a la corrosión. La unidad de filtrado dispone de un elemento filtrante de 20 μm,
Este grupo de filtraje incorpora una válvula de corte a la entrada, de accionamiento manual, que permite aislar la maquina o parte de la instalación en la que esté instalada esta unidad, del resto de la red neumática. La válvula dispone de sistema de bloqueo mediante candado (el candado no esta incluido en el suministro).
El tipo de purga es semiautomático con descarga de la condensación, independiente de la presión y del caudal.

Nota: en el suministro no esta incluido el manómetro, este tiene que pedirse por separado.

Características del grupo de filtraje:

• Fabricante: Metal Work
• Referencia: V3V+FR+LUB SY1 1/8 20 08 RMSA
• Código: 5611V10B24L101
• Tamaño de la rosca: 1/8"
• Tamaño del grupo: talla 1.
• Campo de regulación: 0 a 8 bar.
• Máxima presión de entrada: 15 bar.
• Purga manual de la condensación y purga automática cuando se quita la presión.
• Válvula de purga de la sobrepresión incorporada.
• Grado de filtración: 20 μm.
• Capacidad de la taza: 30 cm³
• Caudal a 6.3 bar (0.63 MPa; 91 psi) ∆P 0.5 bar (0.05 MPa; 7 psi) (Nl/min): 250
• Caudal a 6.3 bar (0.63 MPa; 91 psi) ∆P 1 bar (0.1 MPa; 14 psi) (Nl/min): 1050
• Caudal en descarga del relieving, a 6.3 bar (0.63 MPa; 91 psi) (Nl/min): 70
• Caudal de las tomas de aire adicionales a 6.3 bar (Nl/min): 500 (V3V) - 500 (FR) + 450 (LUB)
• Tamaño de rosca para el manómetro: 1/8"
• Tornillos de fijación a la pared: M4.
• Posición de montaje: Vertical.
• Temperatura de trabajo: -10 a +50ºC.
• Incluido: pleno paso en descarga poniendo a cero la presión de entrada y pomo desbloqueable.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
