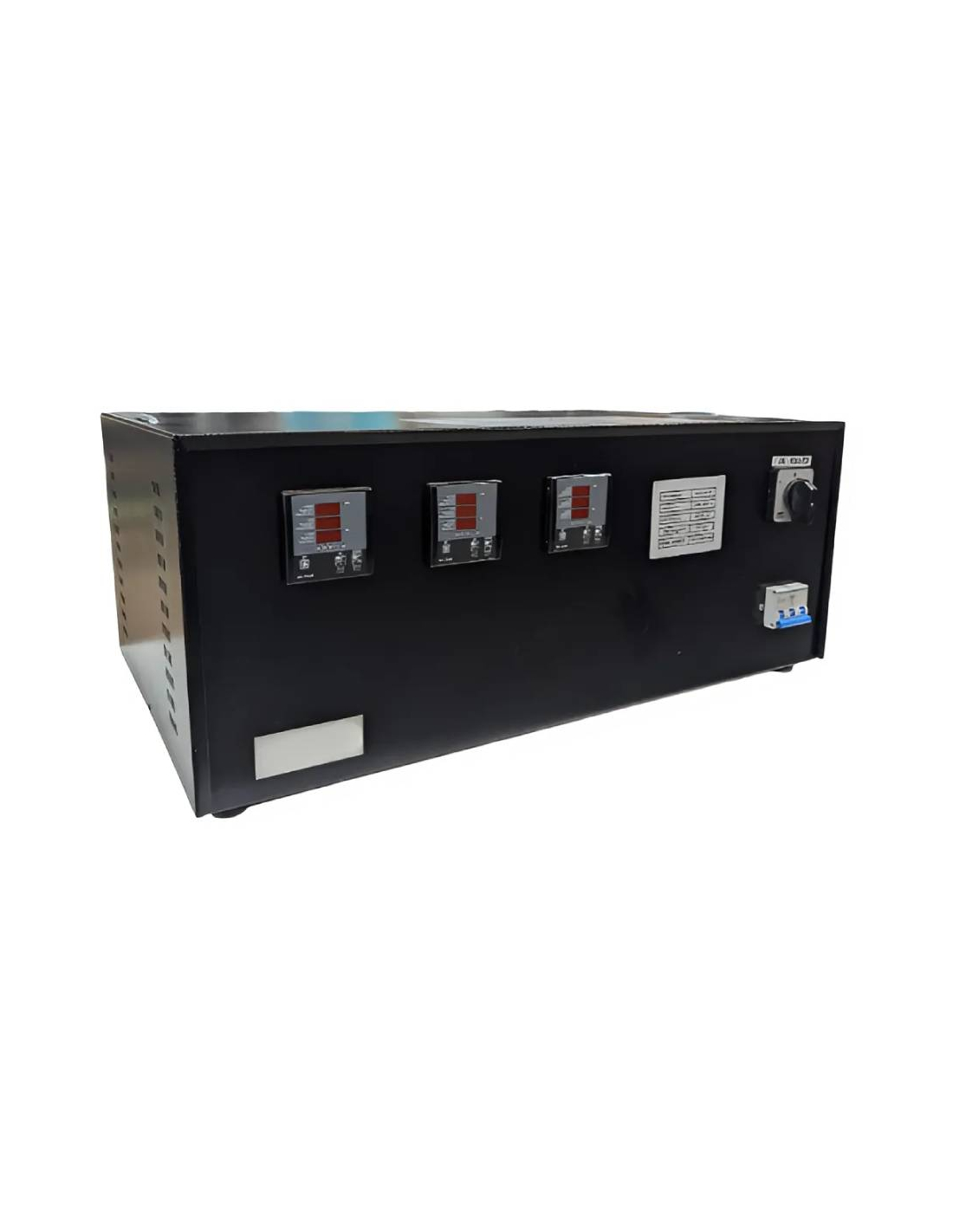

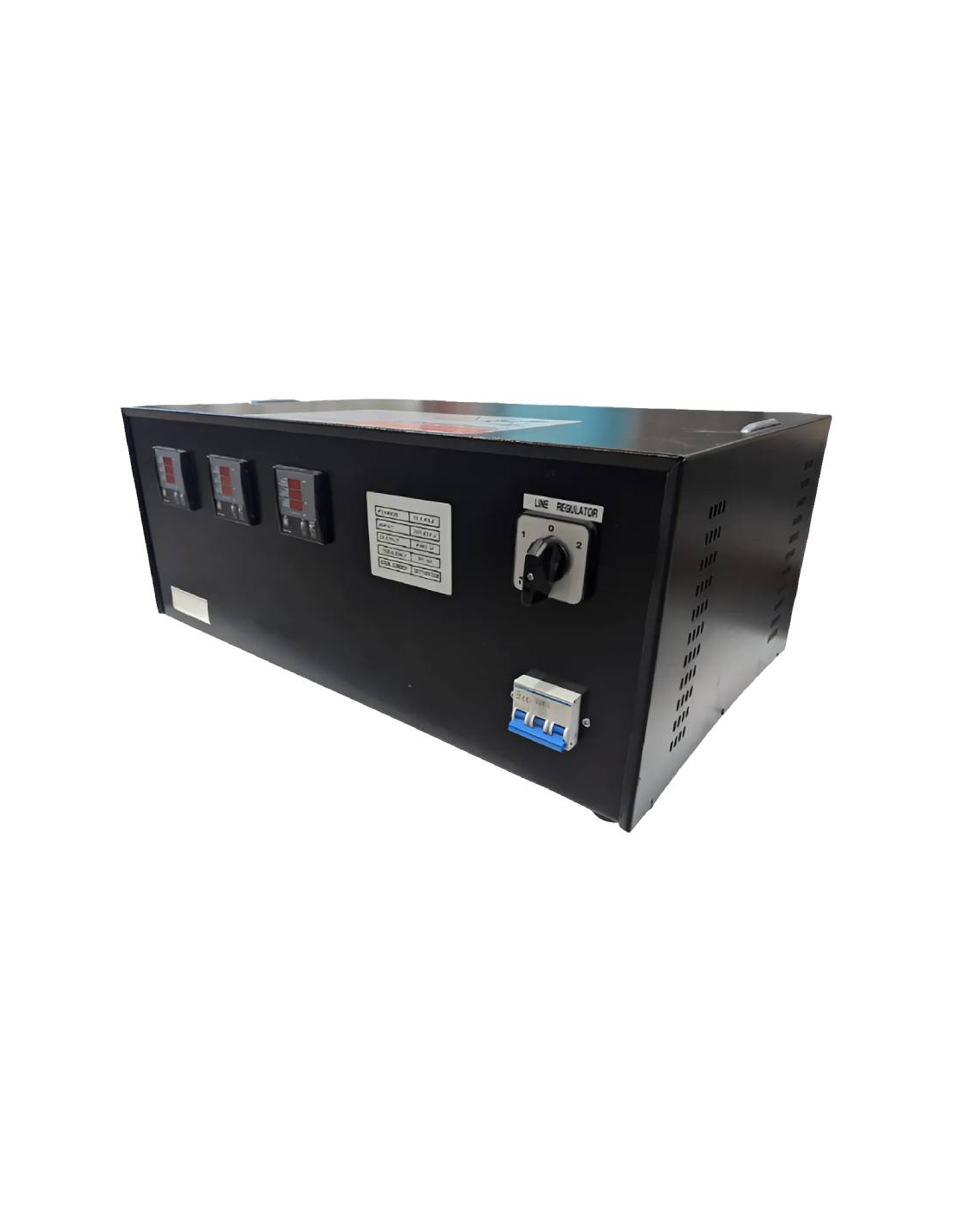

Estabilizador de tensión trifásico de 10,5kVA (8,4kW) con salida 400Vac, estabilizador electromecánico accionado por servomotor con regulación independiente por fase para el control y regulación de las caídas y subidas de tensión de la red, proporciona un voltaje de salida constante.
El equipo estabiliza la tensión de la red dentro de unos márgenes de regulación muy estrechos para alimentar en su salida cualquier carga con una tensión limpia, estable y segura. Esto lo hace vigilando y muestreando continuamente las tensiones de entrada y de salida y, conseguir así la tensión adecuada para alimentar la carga conectada.
Este equipo funciona de forma totalmente automática para la regulación del voltaje sin intervención del usuario, lo cual se consigue midiendo de forma continua el voltaje de entrada de la red y realizando automáticamente las operaciones de subida/bajada necesarias para proporcionar la tensión constante necesaria para un funcionamiento correcto. El circuito de control electrónico que integra mide la tensión de entrada decidiendo cual debe ser la tensión de salida estabilizada comparándola con un valor de muestra interno de referencia y con la carga aplicada. Es por ello que los estabilizadores son utilizados para la alimentación de equipos sensibles a las variaciones de tensión o para solucionar problemas en instalaciones con grandes variaciones de tensión por problemas en la línea de suministro.
Estos equipos constan de variac, servomotor que controla el variac, display que controla ese motor y transformador de refuerzo. El par de arranque puede corregir rápidamente, incluso cambios de tensión muy pequeños gracias al servomotor de CC alta y al sistema de control que puede responder rápidamente a los cambios de tensión. Una vez finalizada la regulación, el regulador se desexcita con ayuda del circuito electrónico de frenado, el cual tiene una alta eficiencia.
Incorpora Bypass manual para la realización de tareas de mantenimiento o para seguir alimentando las cargas en caso de fallo del equipo, no distorsiona la onda senoidal de salida. El Interruptor de Bypass Manual sólo debe conectarse en caso de avería del equipo, y así obtener alimentación de salida no regulada directamente de la red eléctrica de entrada, y para ello se debe primero desconectar el otro interruptor..
Entre sus principales aplicaciones pueden destacarse la informática, equipos de audio/vídeo, sistemas de telecomunicaciones, equipos médicos y de análisis clínicos, sistemas de seguridad y cámaras de vigilancia, circuitos y placas electrónicas crítica, sistemas de iluminación, electrodomésticos, domótica, etc…
Otros sectores de aplicación se encuentran en la industria, telecomunicaciones, empresas de suministro eléctrico, aplicaciones militares, bolsa y bancos, hospitales, supermercados, centros comerciales, entidades financieras, aeropuertos, industrias de locomoción, trenes, ferrocarriles, Industrias navieras, líneas de producción y de cálculo automático, industrias textiles y papeleras, … y en general en todas aquellas aplicaciones que disponen de una carga muy crítica para alimentar y que necesiten disponer de una red de alimentación estable, limpia y segura.
Los estabilizadores trifásicos de la serie M3 son válidos para aplicaciones fotovoltaicas, pero es importante tener en cuenta las siguientes consideraciones:
- Se deben de sobredimensionar un 40% la potencia del equipo, debido a que va a circular corriente en dos sentidos.
- La tensión siempre se debe de estar dentro del rango de regulación marcado en las especificaciones. Tanto en entrada como en retorno por la salida del equipo.
- El equipo estabiliza a la entrada. Red-Estabilizador-Inversor-Placas, pero no estabiliza el retorno del sobrante de las placas que entra en sentido contrario.
- En trifásica, las fases deben de estar equilibradas en consumo.
- El Neutro debe estar saneado, 0V.
Para su empleo con
grupos electrógenos se debe de sobredimensionar la potencia del estabilizador al menos un 40% de la capacidad del grupo.
Estos equipos proporcionan las siguientes características:
- Protección del usuario frente a tensiones negativas
- Protección del usuario y del aparato frente a corrientes excesivas
- Regulación de tensión senoidal pura sin perturbaciones
- Protección a largo plazo contra sobrecargas y protección a corto plazo
- Equilibrio de la tensión alterna con una precisión extremadamente alta
- Funcionamiento suave con todas las cargas del 0% al 100%
- Transferencia manual al régimen de bypass sin regulación.
- Visualización de todos los valores frente a las probabilidades en el régimen de bypass
- Registro de los límites de tensión de entrada a la red y de los valores de corriente de carga
- Estática, no gradual, corrige dinámicamente la tensión de salida con rapidez sin que el usuario lo advierta
- Cuando se activan las protecciones, se debe registrar el número de disparos de protección y el motivo de cada parámetro por separado
- Control de regulación independiente por fase
- Regulación de tensión de la red dentro del ±2%
- Elevado rendimiento
- Panel LCD digital con tensiones por fase de entrada y salida
Características técnicas:
- Fabricante/Proveedor: Generico-SEV
- Referencia: M3-10,5
- Potencia: 10,5kVA (10500VA - 8400W)
- Intensidad máxima en salida (aparente): 12A
- Rango de tensión de entrada: Trifásica 295V-450V
- Frecuencia de operación: 47-64Hz
- Protección de entrada: Sobreintensidad / Alta y baja tensión
- Rango de tensión de salida: Trifásica 400V ± 2%
- Sobrecarga: 200% durante 10 segundos
- Velocidad de corrección: -90Volts/seg
- Forma de onda de salida: Senoidal pura
- Protección de salida: Sobreintensidad / Alta y baja tensión
- Factor de potencia: 0,8
- Medición e indicadores: Entrada (V) / Salida (V) / Intensidad (A)
- Tiempo de funcionamiento continuo a plena carga: 0...105%
- Carga permanente < 105%: < 7/24
- Eficiencia en carga: > 98%
- Temperatura ambiente operativa: -40º ~ +55ºC
- Temperatura de almacenamiento: -25º ~ +60ºC
- Grado de protección de la envolvente: IP21
- Nivel de ruido: < 50dB
- Dimensiones: 57x 40x 110 cm
- Peso: 100Kg
- Normativa: UNE-EN 61558 / UNE-EN 60204
Nota: La potencia en Watios se ha calculado en base a una instalación con factor de potencia de 0,8. Para instalaciones con factor de potencia inferior a 0,8 la potencia en Watios siempre será inferior a la indicada y deberá de ser recalculada.
Nota: Es importante tener en cuenta que un estabilizador de tensión no soluciona todos los problemas de subtensión o sobretensión en una red eléctrica, como es el caso de aquellos donde existen fuertes desequilibrios de fase, fuerte presencia de armónicos, neutro abierto (en trifásica pasan 400V entre F y N en lugar de 230V) o instalaciones con sección de cable mal dimensionada.
Nota: Es imprescindible la existencia de un neutro para el funcionamiento del estabilizador.
Nota: Es muy recomendable la instalación de un magnetotérmico a la salida para asegurarse de nunca sobrepasar en demanda de consumo la capacidad del equipo.
Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".
Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
