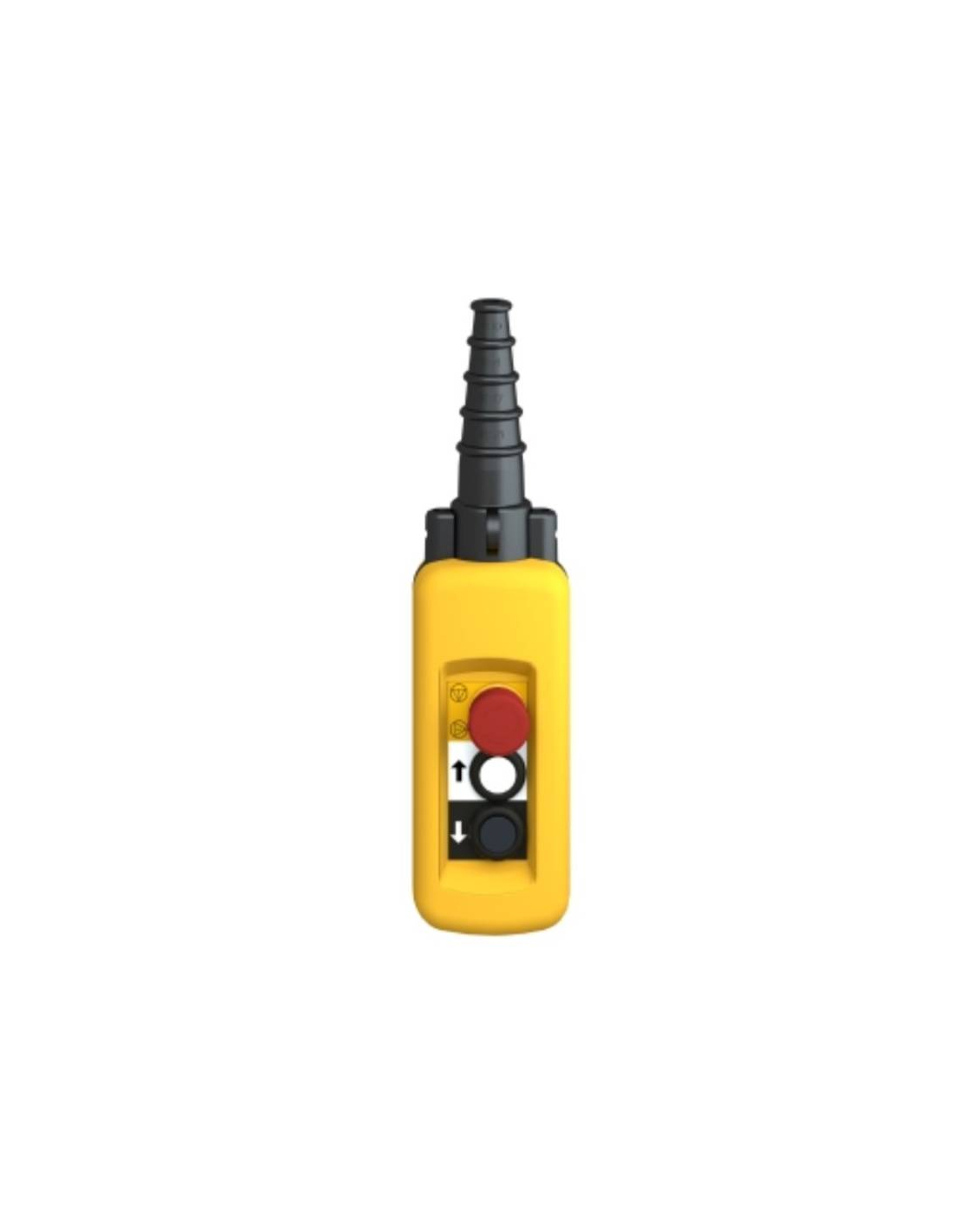

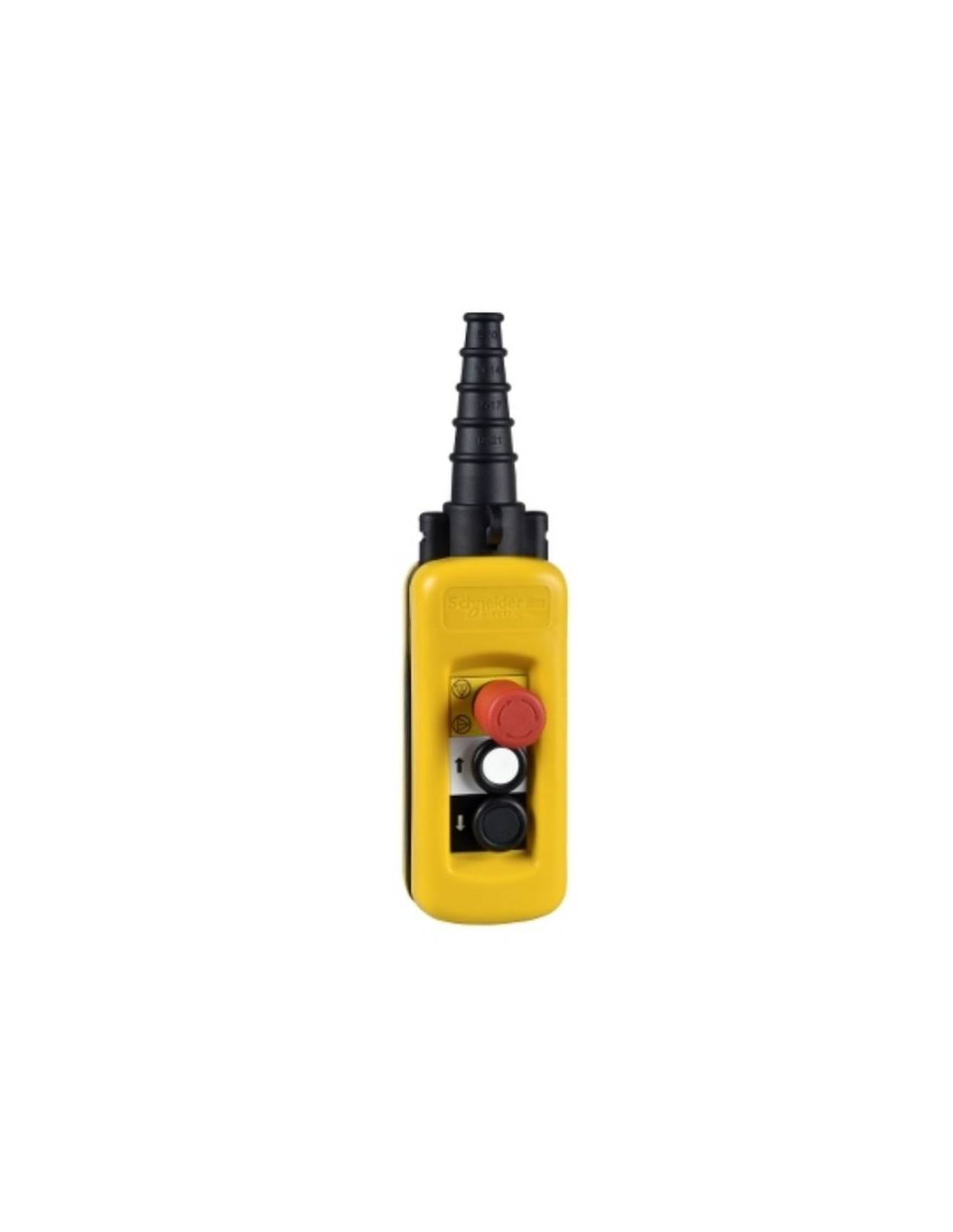

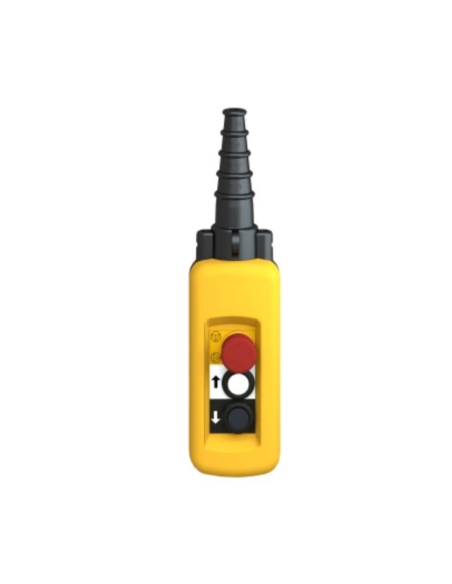

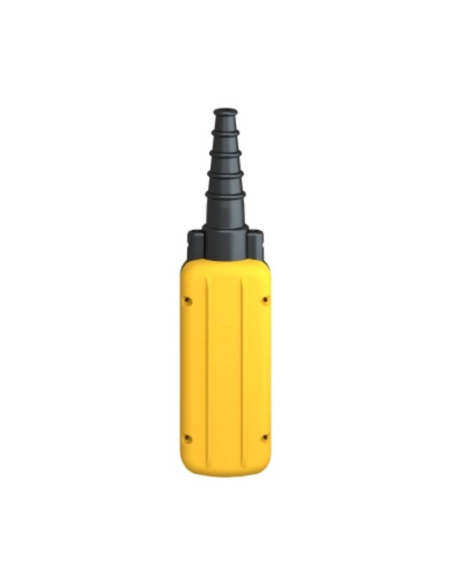

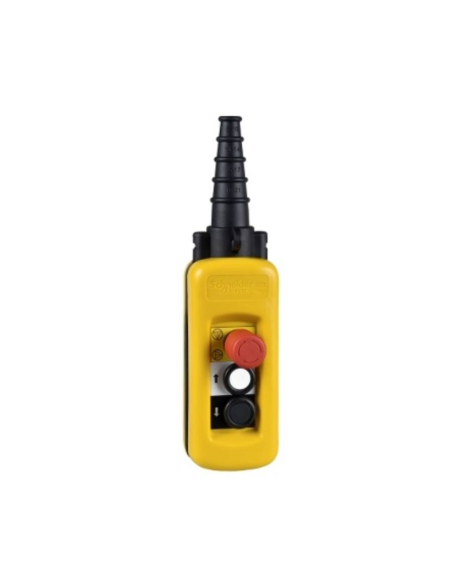

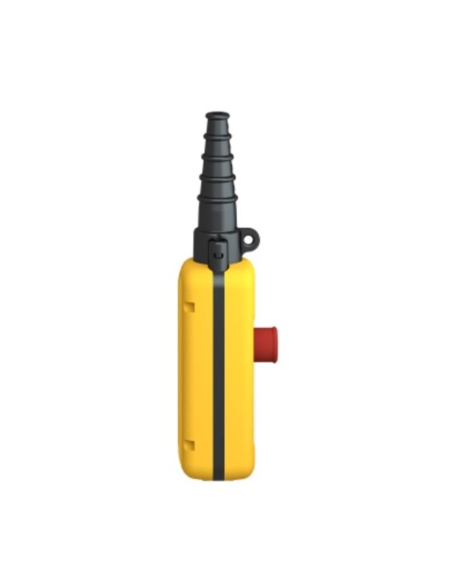

Caja botonera colgante parada de emergencia y 2 pulsadores - SCHNEIDER

Caja colgante equipada con pulsador de aparada de emergencia y pulsadores para la subida y bajada que proporcionan movimiento en 2 velocidades (baja y alta) para cada movimiento. Estación en suspensión totalmente preparada para ser utilizada en el control de motores de dos velocidades. Consta de dos pulsadores interbloqueados mecánicamente y un pulsador de emergencia de parada lenta de diámetro de 30 mm con enclavamiento y desbloqueo por giro.

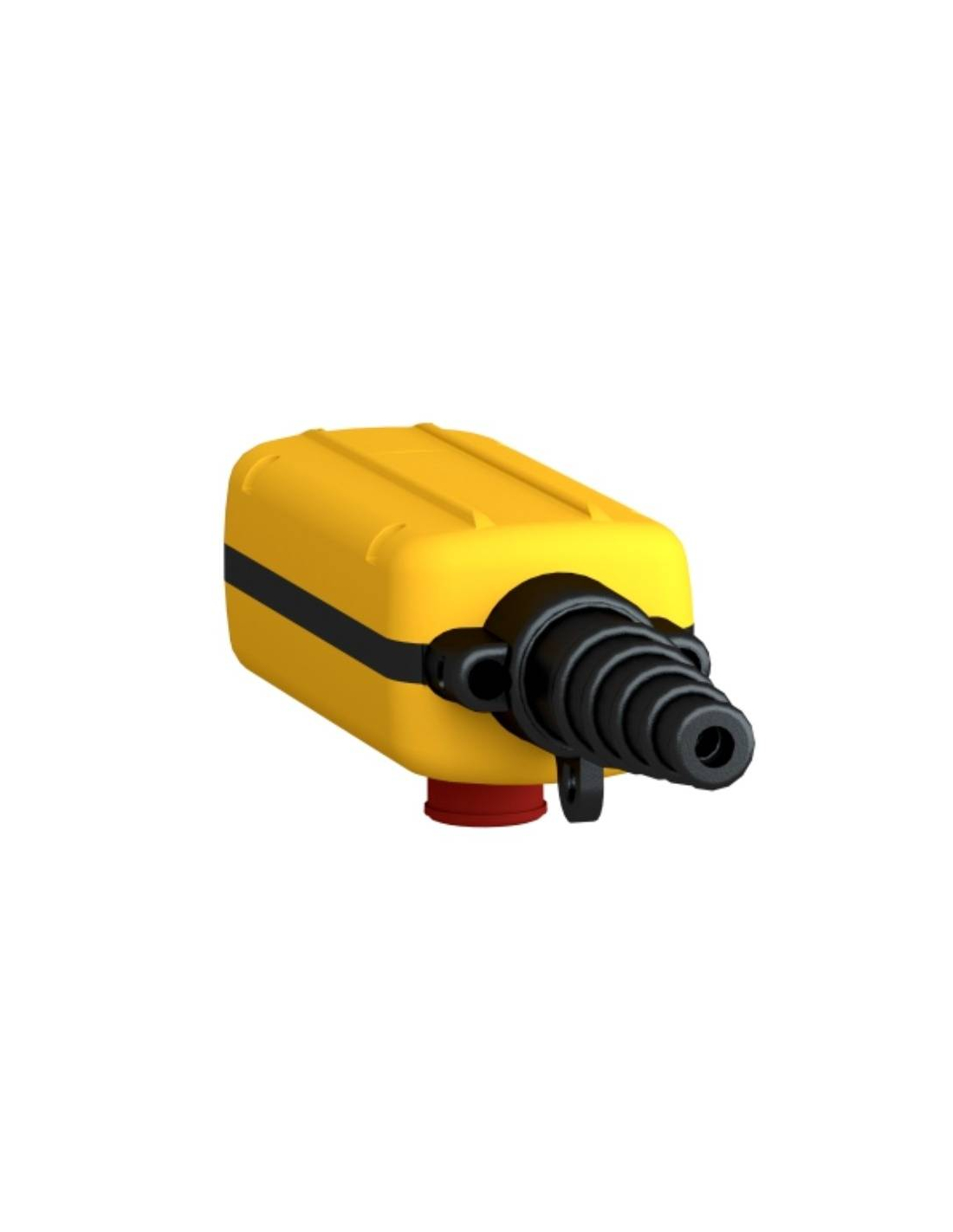

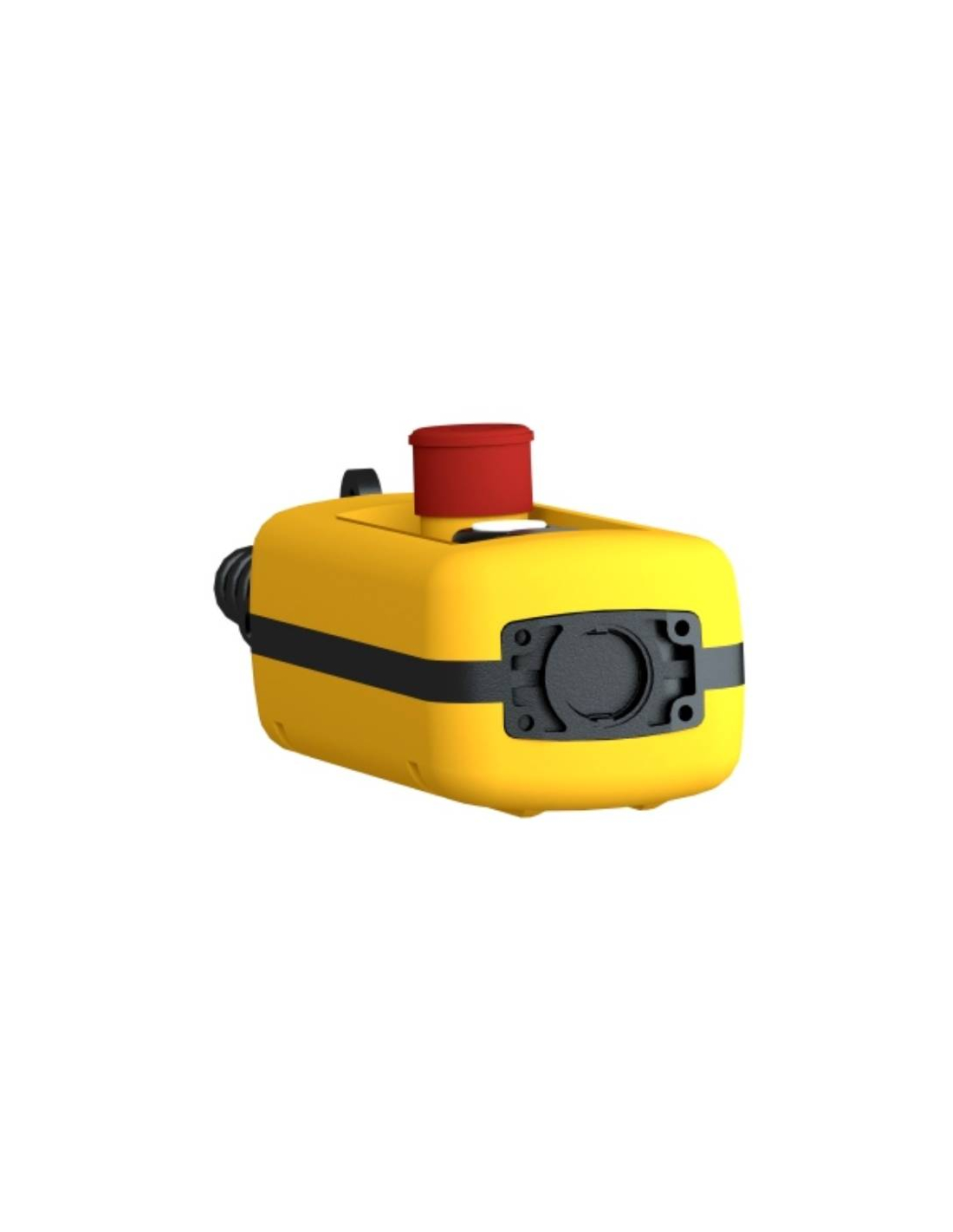

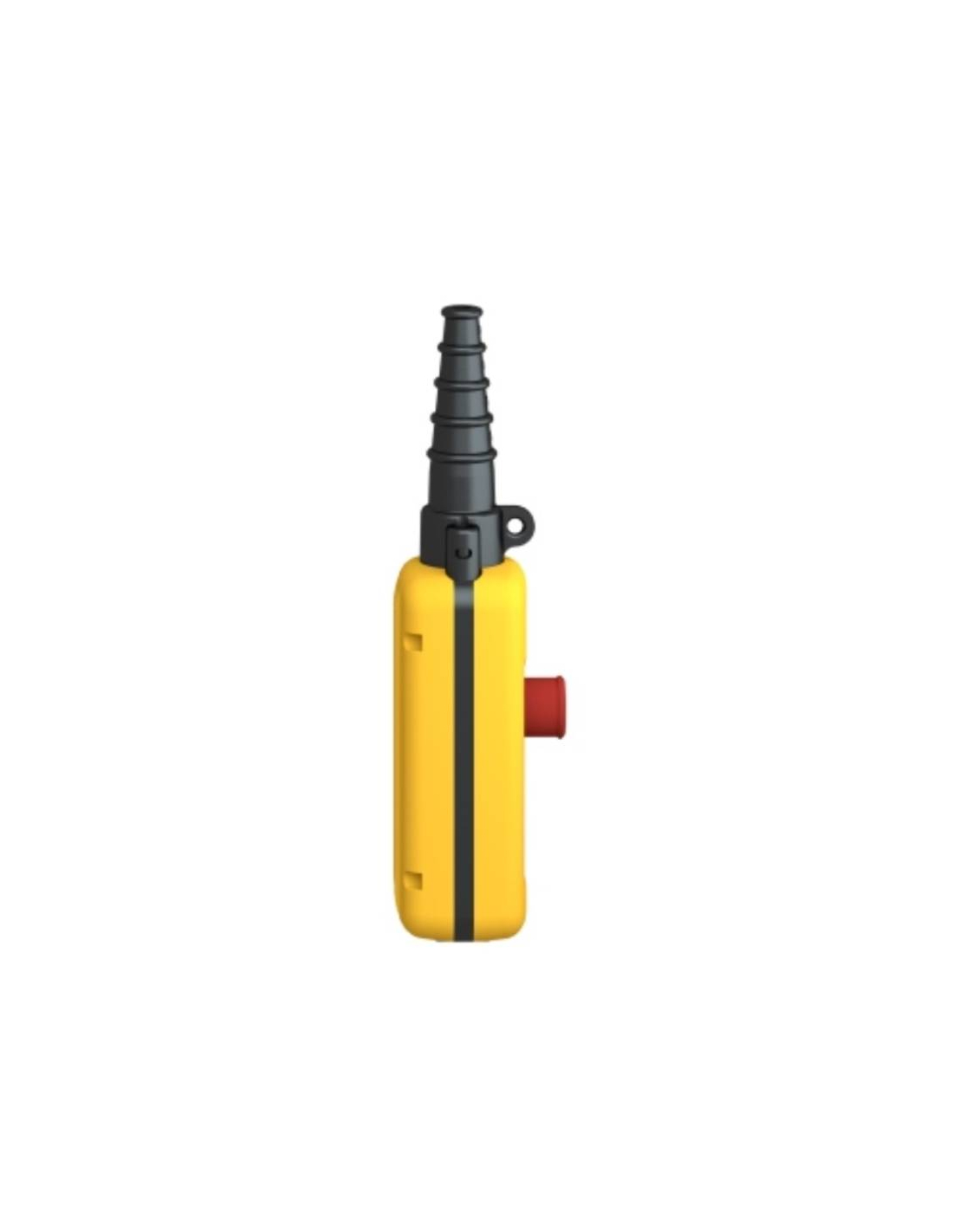

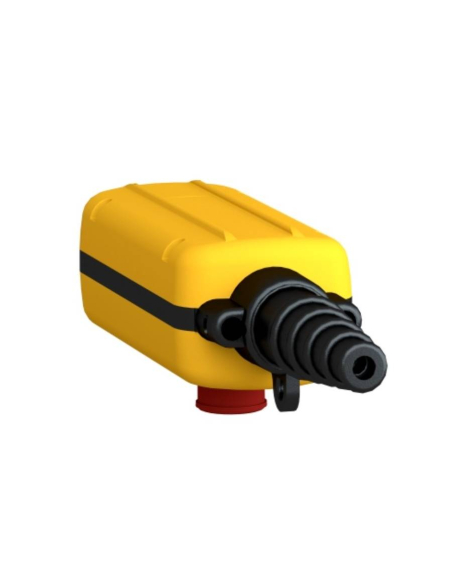

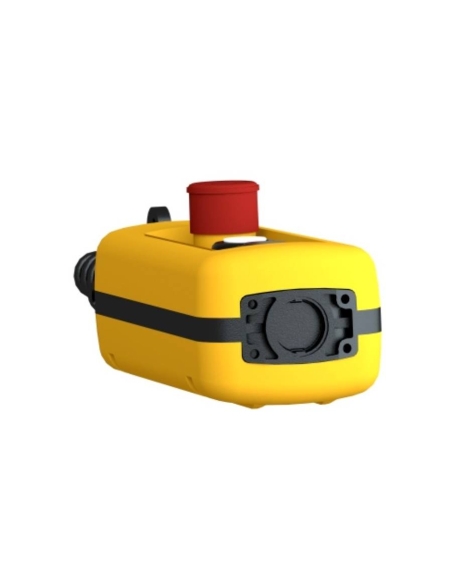

Envolvente fabricada en polipropileno de color amarillo con entrada de cable escalada en caucho 8…26 mm; presenta gran resistencia a impactos, polvo, agua y a las vibraciones gracias a su grado de protección IP65. La caja está compuesta por placa de montaje interna, funda protectora para cable, abrazadera interna para cable, anillo de suspensión y brida para cable (para apretar la funda sobre el cable). Su diseño hace que no sólo sea simples e intuitiva en su manejo, sino que también sea muy cómoda y ergonómica de usar para el operador. En cumplimiento con los requisitos de seguridad de los estándares IEC.

El suministro incluye:

• Caja de 3 elementos en color amarillo
• Pulsador de emergencia de diámetro 30mm con enclavamiento, 1 NC
• Pulsador de subida en color blanco, 1NC + 2NA lento-rápido
• Pulsador de bajada en color negro, 1NC + 2NA lento-rápido

Características:

• Fabricante: SCHNEIDER
• Referencia: XACA2913
• SERIE HARMONY XAC
• Tipo de producto: Estación de control colgante
• Número de taladros: 3
• Material envolvente: Polipropileno doble aislamiento
• Entrada de cable: Maneta de caucho con entrada escalada 8…26mm
• Centros corte operador vertical: 30mm
• Protección contra cortocircuito: 10A Fusible de cartucho tipo gG
• Corriente térmica convencional: 10A
• Tensión nominal de aislamiento: 600V
• Resistencia a picos de tensión: 6kV
• Designación de los contactos: 3A en 240V, AC-15  /  1,2A en 600V, AC-15  /  0,27A en 250V, DC-13  /  0,1A en 600V, DC-13
• Funcionamiento del contacto: Ruptura lenta
• Tratamiento de protección: TH
• Temperatura de funcionamiento: -40…70C
• Categoría de sobretensión: Clase II acorde a IEC 61140
• Grado de protección IP: IP65 acorde a IEC 60529
• Grado de protección IK: IK08
• Durabilidad mecánica: 1000000 ciclos
• Peso: 0,57kg
• Normativa: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60204-32, UL 508

(1) Para estaciones XACA de 2 y 3 pines
(2) Para estaciones XACA de 4 y 8 pines
(3) Con acción de desencadenamiento de parada de emergencia realizada con el operador de cabezal
(4) Ø interior



Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
