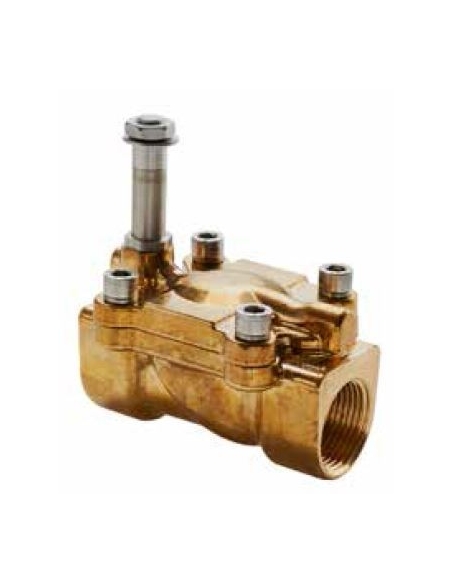

Electroválvula de membrana de 1/2", 2 vías, normalmente cerrada (NC), para uso con fluidos o aire, de accionamiento indirecto. Cuerpo en latón y mando de la bobina en acero inoxidable.
Diámetro de paso: 14mm
En este tipo de electroválvulas, accionamiento indirecto, debe de haber una pequeña diferencia de presión entre la entrada y la salida para que funcione correctamente.
Los rangos de presión de trabajo son:
- Diferencial de presión mínimo entre entrada y salida (ΔP bar): 0,15 bar.
- Diferencial de presión máximo entre entrada y salida (ΔP bar):
- Con bobina tamaño 22mm de 6,5W: 11,2 bar.
- Con bobina tamaño 22mm de 7,5VA: 13,8 bar.
- Con bobina tamaño 30mm de 8W: 25 bar.
- Con bobina tamaño 30mm de 11VA: 25 bar.
- Presión máxima admisible: 25 bar.
Bobinas compatibles para este tipo de electroválvula son gama SOL10 (22 mm) y SOL11 (30mm) para núcleos de diámetro 10 (Bobina no incluida)
La electroválvula es normalmente cerrada, es decir, sin tensión en la bobina, el fluido o aire estará interrumpido a tráves de la electroválvula, cuando la bobina sea puesta en tensión el paso del fluido o aire se producirá.
Los fluidos con los que puede trabajar esta electroválvula son:
- Aire.
- Gases inertes.
- Agua (temperatura máxima 75ºC).
- Aceites minerales.
- Gasóleo.
- Fueloil.
Características técnicas:
- Fabricante: Aignep
- Referencia: 04F 05 1 14 NH
- Tipo de mando: accionamiento indirecto.
- Tamaño de rosca: 1/2".
- número de vías: 2.
- número de posiciones: 2.
- Configuración: 2/2 cerrada (NC).
- Diámetro del eje del operador (para bobina): 10mm.
- Cuerpo: Latón.
- Tubo guía, núcleos y muelle: Inox.
- Tipo de junta: NBR.
- Tipo de fluidos: Aire a presión, agua (máx. 75ºC), aceites minerales, gasóleo, fueloil.
- Presión máxima: 25 bar.
- Tamaño ISO 228: 1/2".
- diámetro de paso: 14mm.
- Viscosidad máxima del fluido (cSt): 25.
- Coeficiente de válvula (Kv): 3,03 m³/h.
- Diferencial de presión mínimo (ΔP bar): 0,15 bar.
- Diferencial de presión máximo (ΔP bar): 11,2 - 25 bar en función de la potencia de la bobina.
- Temperatura de trabajo de la electroválvula: -10ºC a +80ºC.
- Temperatura del fluido: -10ºC a +90ºC.
- Instalación: Nunca con la bobina hacia abajo.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
