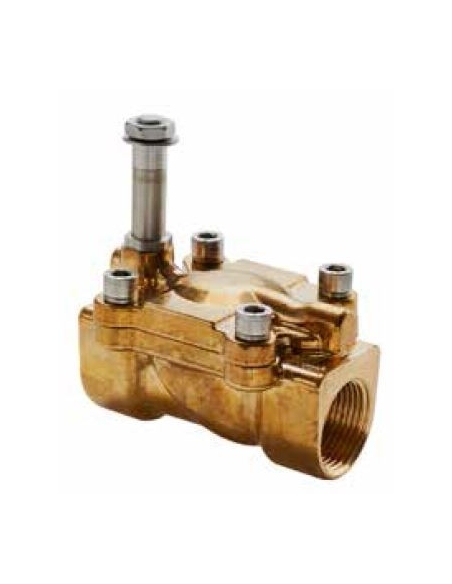

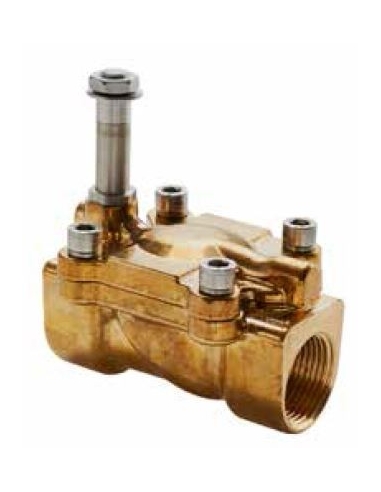

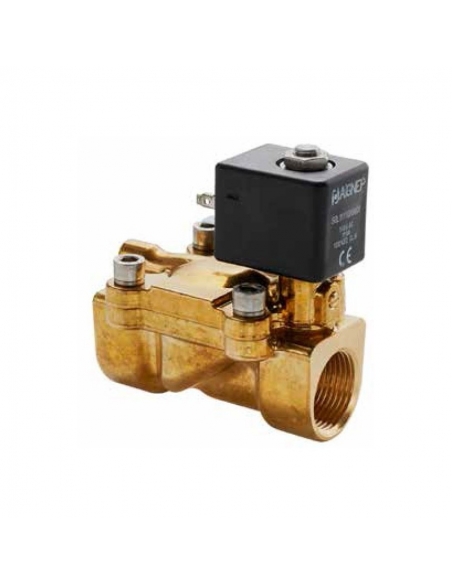

Electroválvula de membrana de 1/4, 2 vías, normalmente cerrada (NC), con bobina a 24Vcc 8W, para uso con fluidos o aire, de accionamiento indirecto. Cuerpo en latón y mando de la bobina en acero inoxidable.
Diámetro de paso: 10mm
En este tipo de electroválvulas, accionamiento indirecto, debe de haber una pequeña diferencia de presión entre la entrada y la salida para que funcione correctamente.
La presión máxima de trabajo es de 25bar y el diferencial de presión (ΔP bar) ha de ser como mínimo de 0,15 bar.
La electroválvula es normalmente cerrada, es decir, sin tensión en la bobina, el fluido o aire estará interrumpido a traves de la electroválvula, cuando la bobina sea puesta en tensión el paso del fluido o aire se producirá.
Los fluidos con los que puede trabajar esta electroválvula son:
- Aire.
- Gases inertes.
- Agua (temperatura máxima 75ºC).
- Aceites minerales.
- Gasóleo.
- Fueloil.
El suministro incluye:
- Electroválvula 1/4" 2/2 NC.

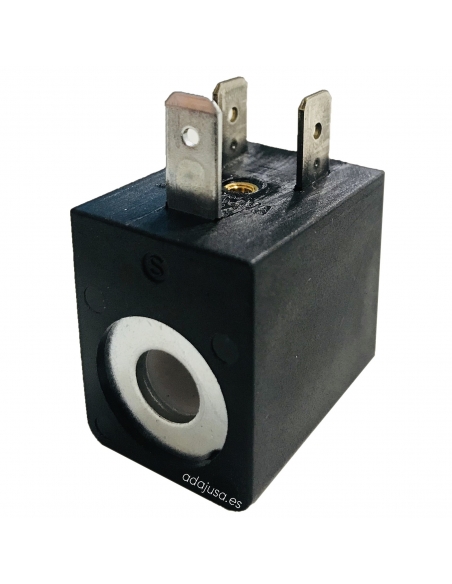

- Bobina 24Vcc tamaño 30.

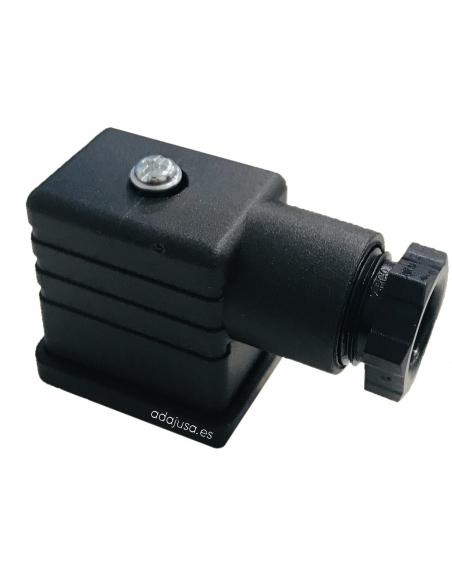

- Conector tamaño 30.
Características técnicas:
- Fabricante: Aignep
- Tipo de mando: accionamiento indirecto.
- Tamaño de rosca: 1/4".
- número de vías: 2.
- número de posiciones: 2.
- Configuración: 2/2 cerrada (NC).
- Cuerpo: Latón.
- Tensión de la bobina: 12 Vcc.
- Potencia de la bobina: 8W.
- Tamaño de la bobina: 30mm
- Tubo guia, nucleos y muelle: Inox.
- Tipo de junta: NBR.
- Tipo de fluidos: Aire a presión, agua (máx. 75ºC), aceites minerales, gasóleo, fueloil.
- Presión máxima: 25 bar.
- Tamaño ISO 228: 1/4".
- diámetro de paso: 10mm.
- Viscosidad máxima del fluido (cSt): 25.
- Coeficiente de válvula (Kv): 1,88 m³/h.
- Diferencial de presión mínimo (ΔP bar): 0,15 bar.
- Diferencial de presión máximo (ΔP bar): 0,15 - 25bar.
- Temperatura de trabajo de la electroválvula: -10ºC a +80ºC.
- Temperatura del fluido: -10ºC a +90ºC.
- Instalación: Nunca con la bobina hacia abajo.
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
