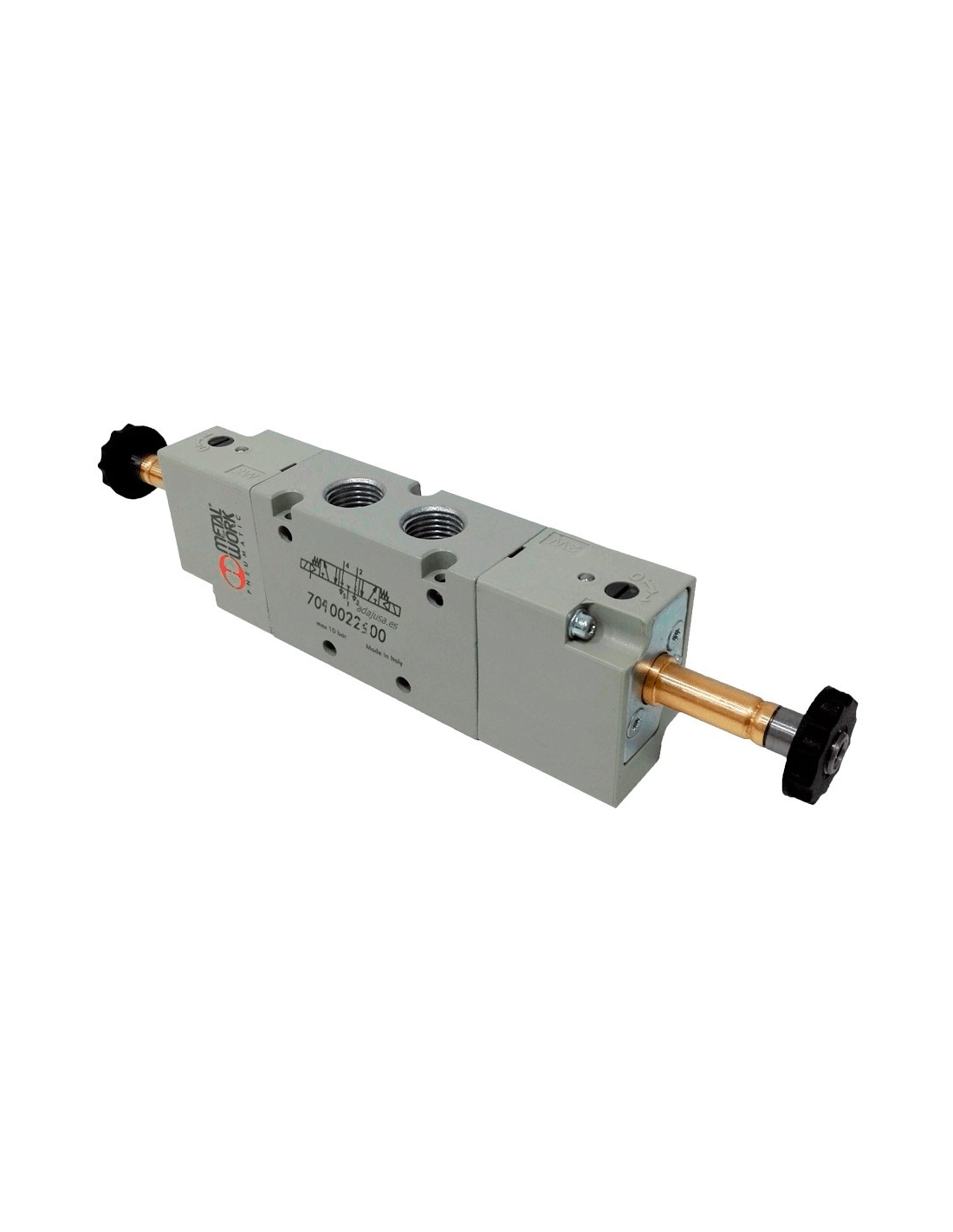

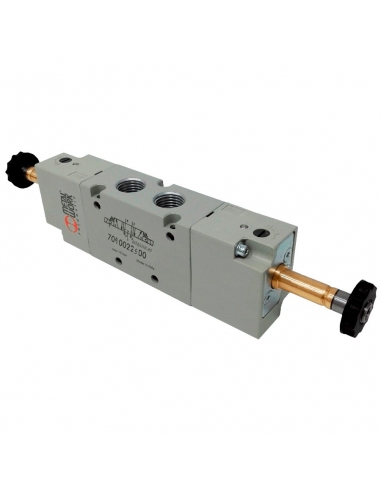

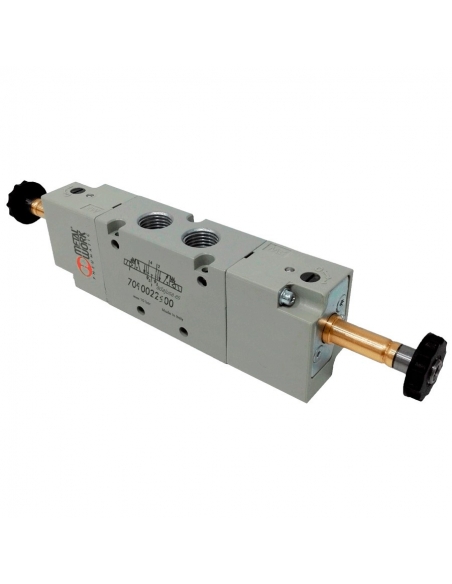

Electroválvula 3/8 5/3 asistida centros escape - Metal Work

Electroválvulas de 3/8" de 5 vías y 3 posiciones, centros abiertos en escape, cuerpo metálico, para aplicaciones neumáticas de uso industrial o generales, la aplicación mas habitual es de mando de cilindros de doble efecto.

La electroválvula dispone de 3 posiciones con 2 bobinas, si se alimenta una bobina el cilindro avanza, si se dejan sin tensión ambas bobinas, el cilindro se encontrará sin presión neumática por ninguna de sus entradas, con lo cual el cilindro deja de ejercer ninguna fuerza y si se alimenta la otra bobina, el cilindro se recoge.

Bobinas y conectores no incluidos

Características:

• Proveedor: Metal Work
• Referencia: 7040022500 - SOV C6 SES OC
• Presión de funcionamiento: 2.5 ÷10 bar
• Presión mínima de asistencia: 2.5 bar
• Temperatura de funcionamiento: -10 ÷ +60
• Diámetro nominal: 13.3 mm
• Conductancia C Nl/min · bar: 505.52
• Relación crítica b bar/bar: 0.32
• Caudal a 6 bar ΔP 0.5 bar Nl/min: 1560
• Caudal a 6 bar ΔP 1 bar Nl/min:2150
• TRA/TRR monoestable a 6 bar ms: 21/72
• TRA/TRR biestable a 6 bar ms: 18/18
• Tensión según bobinas: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
• Tolerancias de tensión %: -10 ÷ +15

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
