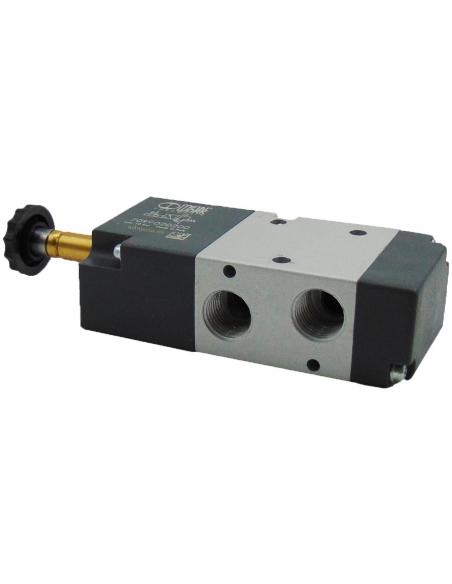

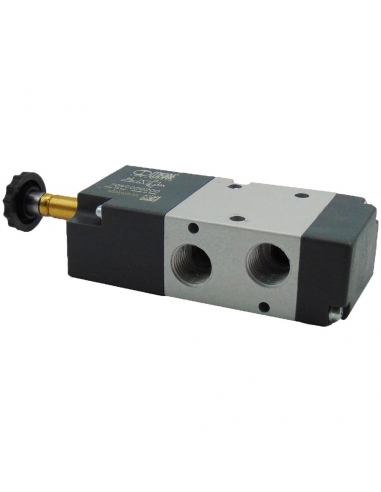

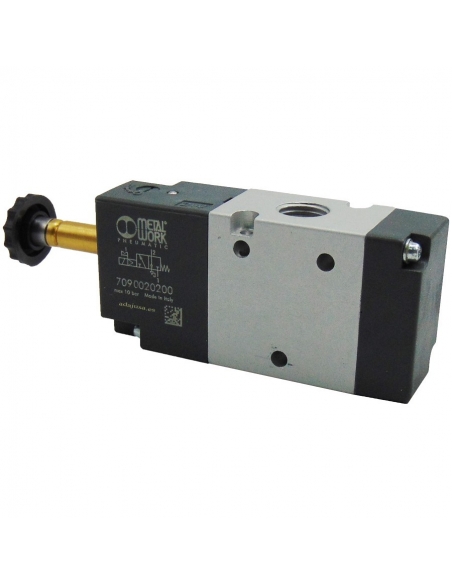

Electroválvula 1/8 3/2 monoestable NC BASIC - Metal Work

Electroválvula neumática de 1/8 3 vías monoestable NC (normalmente cerrada) serie BASIC*. Bloquea el paso del aire cuando no está activada y permite el paso de éste cuando su control es activado. Bobina y conector no incluidos.

Características técnicas:

• Fabricante: Metal Work
• Referencia  Metal Work: ELPN 1/8 3/2 MON NC Código: 7091020200
• Tipo de roscas: G 1/8"
• Monoestable bar: 2.5 a 10
• Temperatura de funcionamiento °C: -10 ÷ +60
• Diámetro nominal mm: 5
• Conductancia C Nl/min · bar: 121.43
• Relación crítica b bar/bar: 0,32
• Caudal a 6 bar ΔP 0.5 bar Nl/min: 400
• Caudal a 6 bar ΔP 1 bar Nl/min: 550
• TRA/TRR monoestable a 6 bar ms: 15/35
• TRA/TRR biestable a 6 bar ms: 20/20
• Tolerancias de tensión %: -10 ÷ +15
• Clase de aislamiento: F 155
• Fluido: Aire filtrado sin lubricación.



a) Cuerpo de la válvula: aluminio anodizado
b) Controlador / Tapa final: plástico
c) Corredera: aluminio químicamente niquelado
d) Espaciadores: plástico
e) Juntas: NBR
f) Pistones: Hostaform
g) Juntas del piston: NBR
h) Resortes: acero especial
i) Operador: tubo de latón - núcleo de acero inoxidable



Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

* Serie Basic: El cuerpo está hecho de aluminio anodizado (sin pintar) y los controles están en tecnopolímero gris oscuro. Las válvulas BASIC se pueden ensamblar con accesorios de otras familias de válvulas, en particular con bobinas de 22 mm, un orificio de 8 mm y conectores relacionados, bases modulares y los conectores multiposición de las válvulas de la serie 70.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
