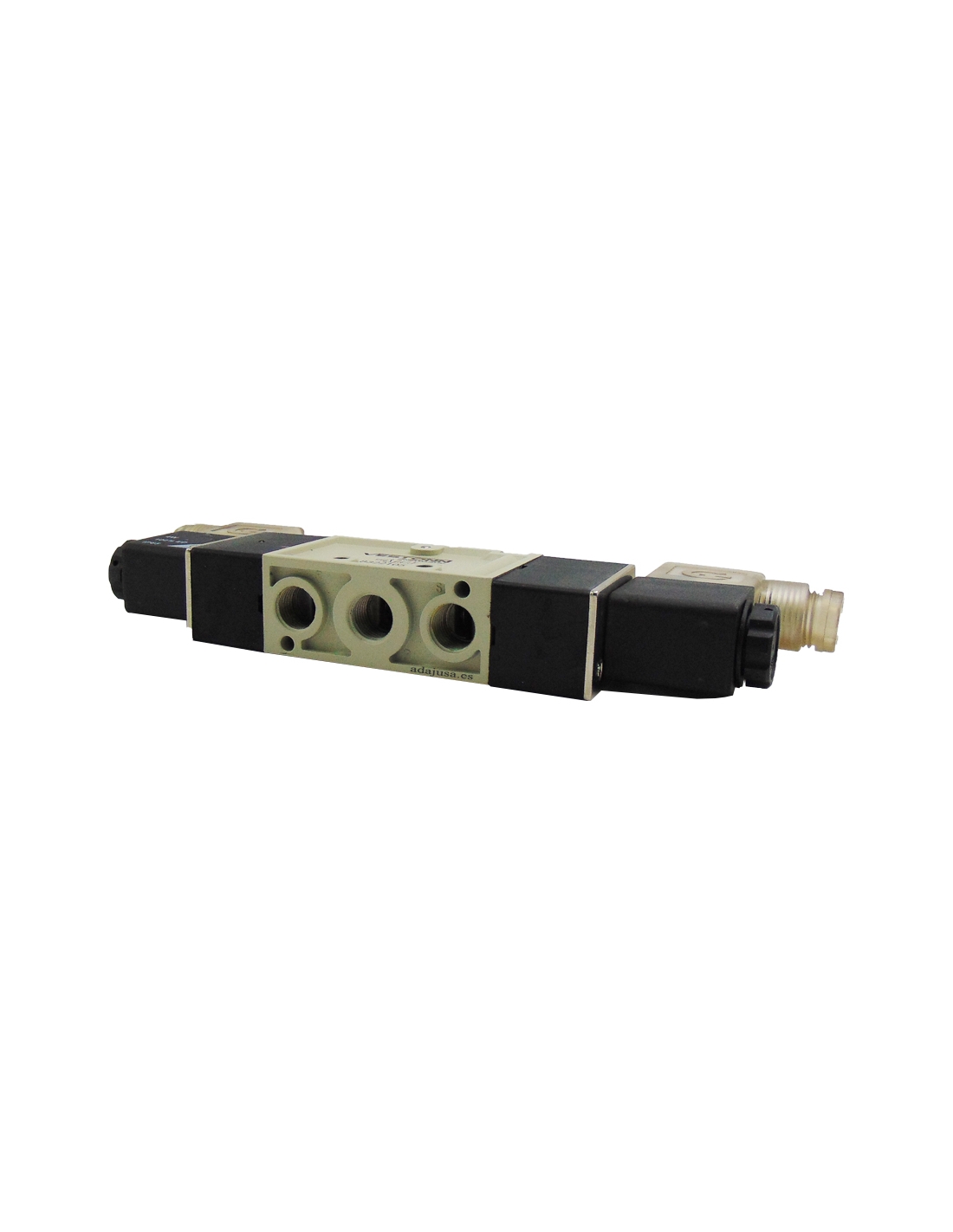

Electroválvula 1/4 5 vías biestable T3 24Vca

68,09 € IVA incluido

56,27 € IVA no incluido

Electroválvula neumática de 1/4" 5 vías biestable, tensión de funcionamiento de 24Vca.

Gran caudal de paso, escapes estan roscados a 1/4", cuerpo en aluminio, bobina tamaño 22 y conector luminoso mediante led. Trabaja con aire sin lubricación.

Referencia: 8322105200



Esquema neumático electroválvula 5 vías biestable


Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

Todavía no hay consultas, ¡deja la primera!


Electroválvula neumática de 1/4 5 vías biestable, con bobinas de 24Vca. Para control de cilindros de doble efecto en aplicaciones generales e industriales. Esta electroválvula proporciona un gran caudal de paso de aire y de escape del mismo, se encuentran todas las vías roscadas a 1/4". Equipadas con bobinas de 22mm con nucleo de Ø9mm y conector luminoso.

La electroválvula cuenta con accionamiento manual, mando por pulsación o con enclavamiento.

La electroválvula dispone de 2 posiciones estables, con 2 bobinas, si se activa una de las bobinas el cilindro actúa, y permaneces actuado aunque desaparezca la tensión de la bobina, para que el cilindro pase a posición de reposo, se ha de activar la otra bobina, permanecerá en posición de reposo aunque desaparezca la tensión en la bobina.



El suministro de la electroválvula incluye:

  • 1 Electroválvula 1/4-5/2 biestable.
  • 2 Bobinas 24Vca 4VA.
  • 2 Conector luminoso de 22mm.



Características técnicas:

  • Referencia de la electroválvula: 8322105200
  • Proveedor: Vestonn
  • Tipo de rosca: G 1/4".
  • Tipo de rosca de los escapes: G 1/4".
  • Configuración: 5 Vías biestable.
  • Tensión de la bobina: 24Vca ±15%.
  • Potencia de las bobinas: 4VA.
  • Grado de protección: IP65 (DIN40050).
  • Clasificación de temperatura de la bobina: Clase B.
  • Tipo de fluido: Aire a presión, filtrado mínimo 40μm.
  • Lubricación: No necesaria.
  • Presión de trabajo de la electroválvula: 1,5 a 8 bar.
  • Presión máxima: 15 bar.
  • Presión mínima de trabajo: 2 bar.
  • Temperatura de trabajo: -20ºC a 70ºC.
  • Superficie efectiva: 25mm².
  • Coeficiente de Cauda: CV=1,4; Kv=1,211
  • Caudal a 6 bares Δp 1 bar: 1350 Nl/min.
  • Tiempo de activación: 0,05s.
  • número de ciclos por segundo: 4.
  • Accionamiento manual: Si.
  • Peso: 400g.



Dimensiones electroválvulas 1/4 AirTac

Curvas de caudal electroválvulas 4V308

 Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
