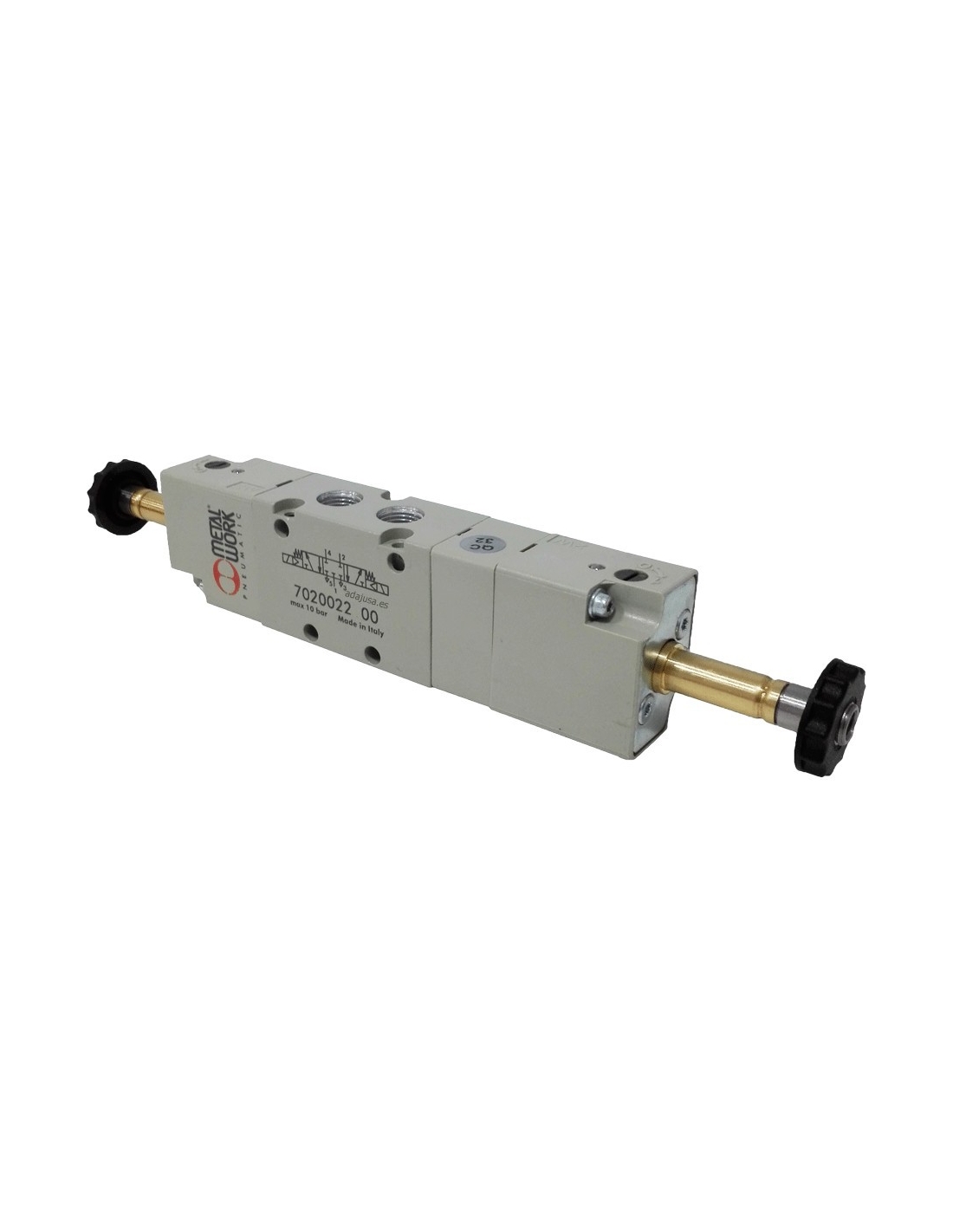

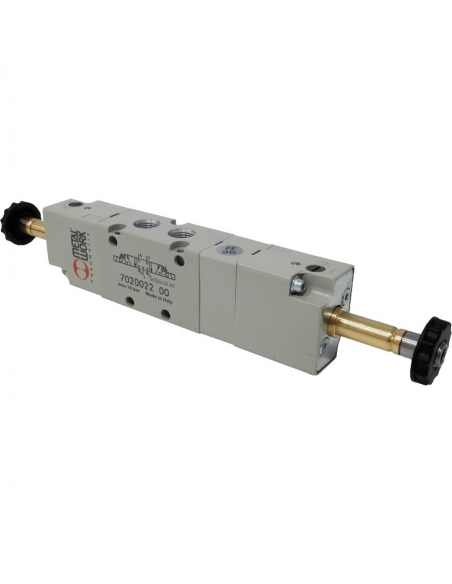

Electroválvula neumática de 1/4 5 vías, asistida, 3 posiciones, monoestable centros cerrados. Para aplicaciones generales e industriales. La electroválvula es normalmente cerrada (NC), es decir, sin tensión en la bobina, la entrada no esta comunicada con la salida, es decir, no hay presión de aire en la salida, la salida esta comunicada con el escape de la válvula. Cuando se pone en tensión la bobina, se activa la electroválvula, se produce circulación de aire entre la entrada y la salida de la electroválvula. La bobina no esta incluida en el suministro.
La electroválvula dispone de 3 posiciones con 2 bobinas, si se alimenta una bobina el cilindro avanza, si se dejan sin tensión ambas bobinas, el cilindro se detiene pero se mantiene el aire en el circuito, con lo cual el cilindro mantiene la presión (fuerza) y si se alimenta la otra bobina, el cilindro se recoge.
Proveedor: Metal Work.
Referencia: 7020022400 SOV 36 SES CC
características:
- Presión de funcionamiento: Vacio ÷10 bar
- Presión mínima de asistencia: 2.5 bar
- Temperatura de funcionamiento: -10 ÷ +60
- Diámetro nominal: 7.5 mm
- Conductancia C Nl/min · bar: 264.26
- Relación crítica b bar/bar: 0.27
- Caudal a 6 bar ΔP 0.5 bar Nl/min: 750
- Caudal a 6 bar ΔP 1 bar Nl/min:1100
- TRA/TRR monoestable a 6 bar ms: 19/45
- TRA/TRR biestable a 6 bar ms: 21/21
- Tensión según bobinas: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
- Tolerancias de tensión %: -10 ÷ +15
Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
