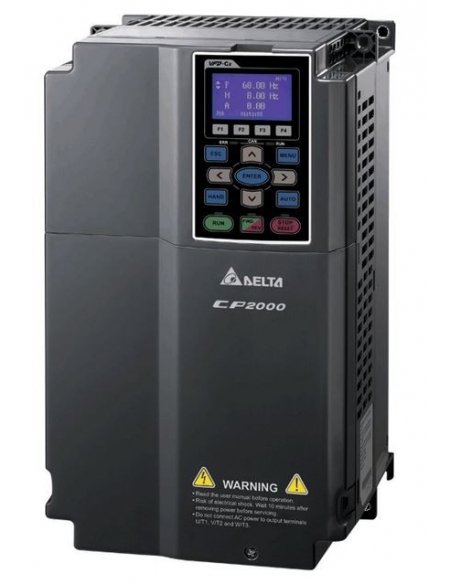

Convertidor de frecuencia trifásico 30Kw vectorial serie CP - DELTA

Convertidor de frecuencia trifásico 400V 50Hz 30Kw (40CV), con panel de programación integrado y sin filtro RFI. Especialmente diseñado para control de bombas de agua, vacío,... y ventiladores. Este convertidor de frecuencia tiene integrada la función de parada segura.

La logica de las entrada digitales puede ser seleccionada (PNP o NPN).

Incorpora control multi-bomba con varias modalidades: circulación por tiempo, bomba principal + bombas auxiliares, varias bombas con sistema de bypass a red. Posibilidad de alternancia de las bombas para evitar que alguna permanezca parada mucho tiempo.

Parámetros y funciones especiales en caso de incendio, para aplicaciones de ventilación.

PLC incorporado de 10.000 líneas, reloj en tiempo real y 10 entradas / 3 salidas. 10 entradas / 9 salidas o 14 entradas / 5 salidas, según carta de ampliación escogida.

Incorpora de serie BACnet. BACnet ( Building Automation and Control Networks) es un protocolo para comunicar aparatos electrónicos presentes en edificios automatizados; como alarmas, sensores, calefactores, aparatos de aire acondicionado, etc.

Kit de montaje opcional para que el radiador de los variadores quede en la parte exterior trasera del armario. Permite reducir el tamaño de los armarios sin necesidad de ventilación.

La serie de convertidores de frecuencia CP de la marca DELTA incorpora:

• Módulo de frenada hasta 37 kW.
• Filtro de RFI no inlcuido.
• Control PID.
• Control multi-bomba.
• autómata incorporado.
• Comunicaciones RS485.
• Inductancia bus c.c. incorporada en tallas D a H.
• Modo V/F, vectorial lazo abierto.

Capacidades de sobrecarga:

• Carga ligera: 120% durante 1 minuto.
• Carga normal: 120%, 1 min - 160%, 3 seg.

Resumen de especificaciones técnicas:

• Fabricante: DELTA.
• Referencia: VFD300CP43B-21.
• Aplicación principal: Bombas y ventiladores.
• Voltaje/Frecuencia nominal: trifásico 400Vac (342 a 528) - 50/60Hz.
• Potencia Máx. de motor (Kw): 30.
• Potencia Máx. de motor (CV): 40.
• Corriente de salida nominal (A): 45/56-
• Frecuencia nominal (Hz): 1,0 a 600 *****
• Corriente de entrada nominal (A): 49 ***
• Filtro RFI: No.
• Tolerancia de frecuencia +/- 5%.
• Sistema de control: SPWM (Modulación sinusoidal por ancho de pulso. frec: 2Khz-10Khz.
• características del par: Incluyendo la compensación del par y la compensación de deslizamiento, el par de arranque puede ser 150% a 5Hz.
• Capacidad de sobrecarga: 120% de la corriente nominal durante 1 minuto, 160% durante 3 segundos.
• Frenado por inyección de c.c.: Frecuencia de inicio 0,1 a 600Hz. Salida del 0 al 100% de la corriente nominal. Duración: 0 a 60 seg.
• Par de frenado regenerativo: Apróx 20% (hasta 125% con resistencia de frenado opcional o con unidad de frenado externa). módulo de frenado incorporado.
• Modelo V/F: Modelo V/F ajustable. SVC (Vectorial lazo abierto).
• Nivel de protección contra bloqueo: Ajuste del 20 al 250% de la corriente nominal.
• Ajuste de la frecuencia: mediante teclas, potenciomentro o señales externas.
• número de entradas digitales: 8.
• Número de entradas analogicas: 1.
• Número de salidas analogicas: 2.
• Número de relés de salida: 3.
• Función parada segura: SI.
• Señal de marcha/paro: mediante teclas o señales externas.
• Señal de entrada multifunción.
• Indicador de salida multifunción.
• Tarjetas de ampliación de entradas y salidas opcionales.
• PLC Integrado.
• Protocolos de comunicación: Modbus y BACnet de serie.
• Protección: Auto-diagnostico, sobretensión, sobrecorriente, voltaje bajo, sobrecarga, sobrecalentamiento, fallo externo, corriente térmica electrónica, fuga a tierra, cortocircuito en IGBT, PTC.
• Refrigeración: ventilación forzada.

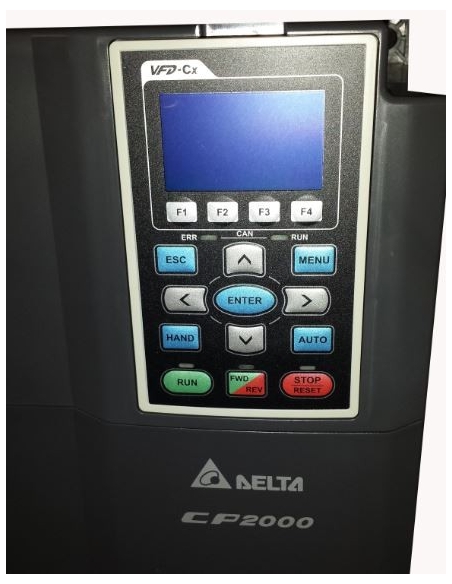

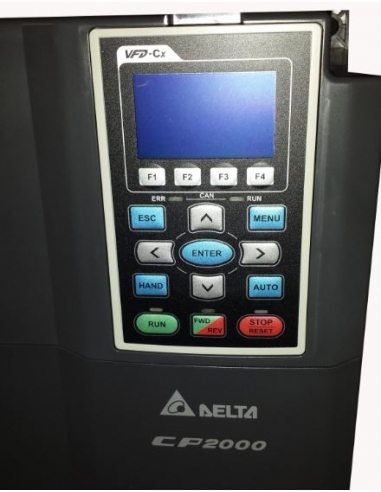

• Panel de programación y control: integrado en la unidad.
• Protección contra polvo: Grado 2.
• Dimensiones: Altura 400mm x Anchura 250mm x Profundidad 210 mm.
• Peso: 9,8 Kg.
• Normativa: CE.

Otras potencias o especificaciones, consultar.
