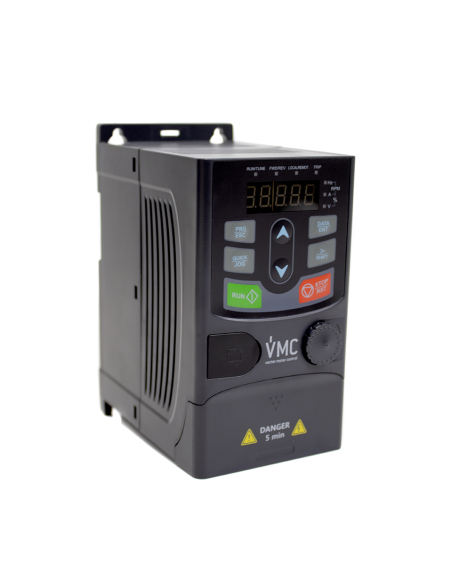

Convertidor de frecuencia monofásico 0,4kW vectorial Serie VDc

Convertidor de frecuencia monofásico 230V 0,4kW (0,5CV), salida 230V trifásico, control vectorial, con panel de programación integrado, no extraíble. Este modelo de convertidor de frecuencia no incorpora filtro RFI.

Los convertidores de frecuencia (variadores de frecuencia) monofásicos permiten el control y la variación de velocidad de motores estándar trifásicos a partir de una red de suministro monofásica. Solo son válidos para ser conectados a motores de corriente alterna.

En su panel frontal, incorpora todos los mandos necesarios para el control del motor y un potenciómetro para la regulación de la velocidad. Este modelo de convertidor puede ser controlado desde potenciómetro y pulsadores externos.

La serie de convertidores de frecuencia VDc Compact se caracteriza por:

• Tamaño optimizado y reducido
• Control de motores asíncronos
• Par constante 150%, sobrecarga durante 1 minuto
• Par de arranque 150%, 0,5Hz
• Potenciómetro integrado
• Función STO que evita que el motor se ponga en marcha de forma inesperada
• Función PID
• Bombeo y ventilación: Función dormir y despertar con refuerzo integrado
• Hasta 15 presiones preseleccionables
• Unidad de frenado estándar incorporada
• Ventilador de refrigeración extraíble para fácil mantenimiento
• Montaje en carril DIN o panel
• Instalación lado a lado
• Software de comunicación gratuito
• Filtro RFI no incluido

Características técnicas:

• Fabricante: VMC
• Referencia: VDC-0004-1
• Potencia máxima de motor: 0,4kW (0,5CV)
• Voltaje de entrada: Monofásico 200 - 240Vac
• Fluctuación de tensión admisible: -15% – +10%
• Frecuencia de entrada: 50/60Hz ± 5%  (47 - 63Hz)
• Corriente de entrada nominal: 6,5A
• Voltaje de salida: 0 - tensión de entrada
• Frecuencia de salida: 0 - 400Hz
• Corriente de salida nominal: 2,5A

Características de control:

• Modo de control: V/F (SVPWM) y control vectorial sensorless (SVC)
• Motor: Motor asíncrono
• Ratio de velocidad ajustable: Motor asíncrono 1:100 (SVC)
• Precisión del control de velocidad: +0,2% (SVC)
• Fluctuación de velocidad: +0,3% (SVC)
• Respuesta de par: < 20ms (SVC)
• Precisión del control de par: 10%
• Par de arranque: 0,5Hz / 150% (SVC)
• Capacidad de sobrecarga: 150% de la corriente nominal 1 minuto / 180% de la corriente nominal 10 segundos / 200% de la corriente nominal 1 segundo
• Método de configuración de frecuencia: Configuración digital, configuración analógica, configuración de frecuencia de pulso, configuración de funcionamiento de velocidad de varios pasos, simple Configuración de PLC, configuración de PID, configuración de comunicación MODBUS cambia entre la combinación establecida y el canal establecido
• Autoajuste de tensión: Mantiene una tensión estable automáticamente con alteraciones transitorias de la tensión de red
• Protección contra fallas: Sobrecorriente, sobretensión, subtensión, sobrecalentamiento, pérdida de fase y sobrecarga, etc
• Arranque tras seguimiento de velocidad: Arranque suave para motor en marcha

Características de Entradas/Salidas:

• Entrada analógica: 1 (Al2) 0-10V / 0-20mA y 1 (Al3) -10-10V
• Salida analógica: 2 (AO1, AO2) 0-10V/0-20mA  (Salida AO2 solo disponible en VDc >2,2kW)
• Entrada digital: 4 entradas comunes, frecuencia máx 1kHz; 1 entrada de alta velocidad, frecuencia máx 50kHz
• Salida digital: 1 salida terminal Y1; 2 salidas de relé programables
• Salida de relé: 2 salidas de relé programables (solo una salida de relé para VDc < 2,2 kW) RO1A NO, RO1B NC, RO1C terminal común RO2A NA, RO2B NC, terminal común RO2C Capacidad del contactor: 3A/AC250V

Otras características:

• Montaje en pared y carril DIN
• Unidad de frenado incorporada estándar
• Filtro EMC: Filtro externo opcional Cat. C2 IEC61800-3, Cat. C3 1EC61800-3
• Comunicación Modbus RTU
• Temperatura de funcionamiento: -10ºC a +50ºC
• Enfriamiento: Refrigeración por ventilador
• Nivel de STO: SIL2 / SIL3, ISO 13849, EN 61508
• Grado de protección: IP20
• Peso: 0,9kg

NOTA: Debe instalarse un magnetotérmico a la entrada para la protección de la línea de alimentación, o también pueden instalarse fusibles lentos. Consulte el manual de instrucciones para consultar la talla del magnetotérmico o fusible adecuado para cada modelo de variador.

Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos".

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
