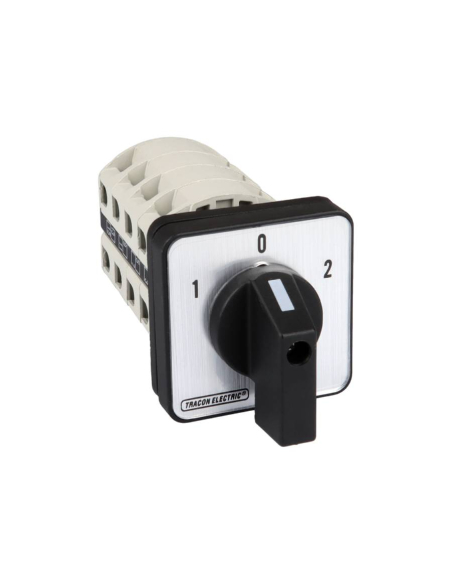

Conmutador de levas de 4 polos 160A, para cargas inductivas (motores eléctricos) y mando general. Mando rotatorio 60º, con tres posiciones 1-0-2. Placa de tamaño 88x88mm en color gris y maneta en color negro.
Esta serie de interruptores rotatorios han sido realizados conforme a los estándares EN 60947-1, EN 60947-3, EN 62321, que les permite cumplir con todos los requisitos en materia de seguridad. Montaje empotrado con grado de protección IP-42.
Modo de funcionamiento:
- Posición 1: Cierra los circuitos 1-2, 5-6, 9-10 y 13-14
- Posición 0: Todos los circuitos abiertos
- Posición 2: Cierra los circuitos 3-4, 7-8, 11-12 y 15-16
.png?1727345993169)
Características técnicas:
- Fabricante/proveedor: TRACON
- Referencia: TKV-166/4
- Número de polos: 4
- Tensión de alimentación: 380-420V
- Tensión nominal de aislamiento: 690V
- Intensidad nominal: 160A
- Número de maniobras / horas: 30
- Durabilidad mecánica: 150000 maniobras
- Durabilidad eléctrica: 100000 maniobras
- Temperatura ambiente: -5 a +55ºC
- Grado de protección: IP42
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A 400V: 150A
- Categoría de uso AC-22A 400V: 150A
- Categoría de uso AC-23A 400V: 135A
- Categoría de uso AC-2 400V: 135A
- Categoría de uso AC3 400V: 95A
- Categoría de uso AC-4 400V: 55A
- Potencia asignada categoría AC-23A 400V: 75kW
- Potencia asignada categoría AC-2A 400V: 55kW
- Potencia asignada categoría AC-3A 400V: 37kW
- Potencia asignada categoría AC-4A 400V: 15kW
L =163mm ; A = 88mm ; a = 88mm ; b = 88mm; d = 68mm
Material de uso profesional, instalar respetando la normativa vigente en el lugar de la instalación.
