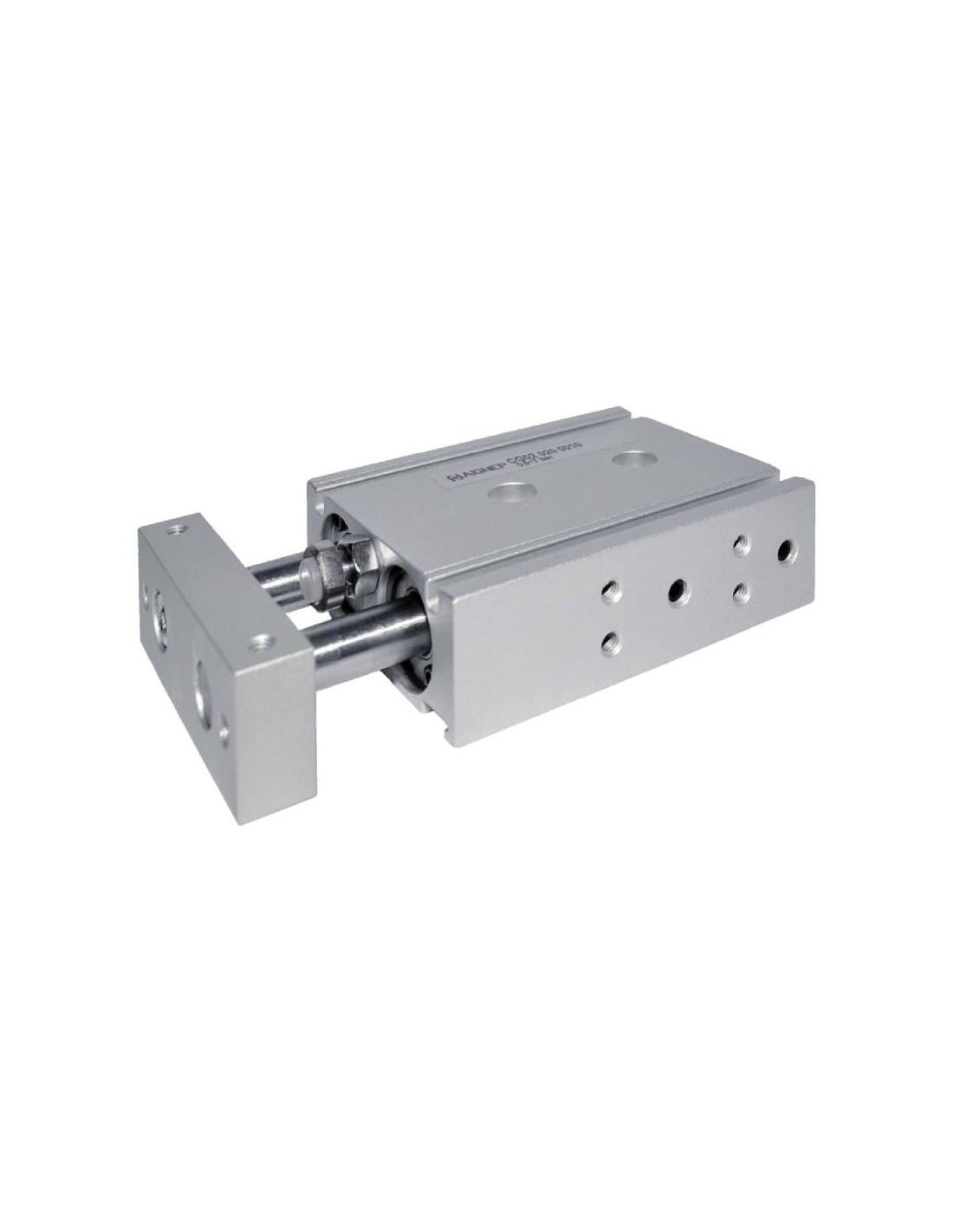

Cilindro neumático compacto vástagos paralelos 16x50mm doble efecto Serie CG02 - Aignep

Cilindro neumático compacto de doble vástago, diámetro 16 mm y carrera 50mm, doble efecto magnético con vástagos paralelos. Están diseñados para aplicaciones de alta precisión antigiro donde el espacio sea limitado gracias a su estructura robusta pero compacta. Solución mediante casquillos de bronce acoplados a los vástagos.


Estos cilindros están construidos con materiales de alta calidad, cuerpo en aleación de aluminio y vástago en acero inoxidable, lo que les confiere una alta resistencia y fiabilidad. Además, su diseño incluye juntas y amortiguación en NBR, lo que asegura un funcionamiento eficiente y una larga vida útil. Se caracterizan por la posibilidad de fijación en varias caras mediante diferentes métodos, alimentación neumática en ambos lados, ranuras para sensores dobles, tanto en el lado superior como en el inferior.


Son ideales para sistemas automatizados, manipuladores y robótica, donde se necesita una guía compacta para mantener la alineación del vástago y un movimiento estable.

El cilindro esta preparado para el montaje de detectores magnéticos y diferentes accesorios. El suministro solo incluye el cilindro doble efecto, el resto de complementos se han de pedir por separado. Opción con rodamientos a bolas bajo pedido

Los cilindros de la serie CG02 de la marca Aignep son compatibles y sustituibles a los de la marca SMC y otras marcas como AirTac, Airon, Mindman, Metal Work.




Características técnicas del cilindro neumático:

• Fabricante: Aignep
• Referencia del fabricante: CG020160050
• Diámetro y carrera: Ø16x50 mm
• Tipo: Cilindro neumático compacto con vástagos paralelos doble efecto
• Tipo de fluido: Aire comprimido (lubricación no necesaria)
• Presión de funcionamiento: 1 - 7 bar
• Juntas y amortiguadores: NBR
• Tipo de construcción: Vástago acero inoxidable
• Rosca de conexiones de aire: M5 x 0,8
• Diámetro del vástago: 8mm
• Temperatura de funcionamiento: -5ºC (sin congelación)  a +60ºC
• Rango de velocidad del émbolo: 50 - 500 mm/sec
• Precisión antigiro (θ): ± 0,1°







Tipo de montaje: Superior, inferior y lateral








Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
