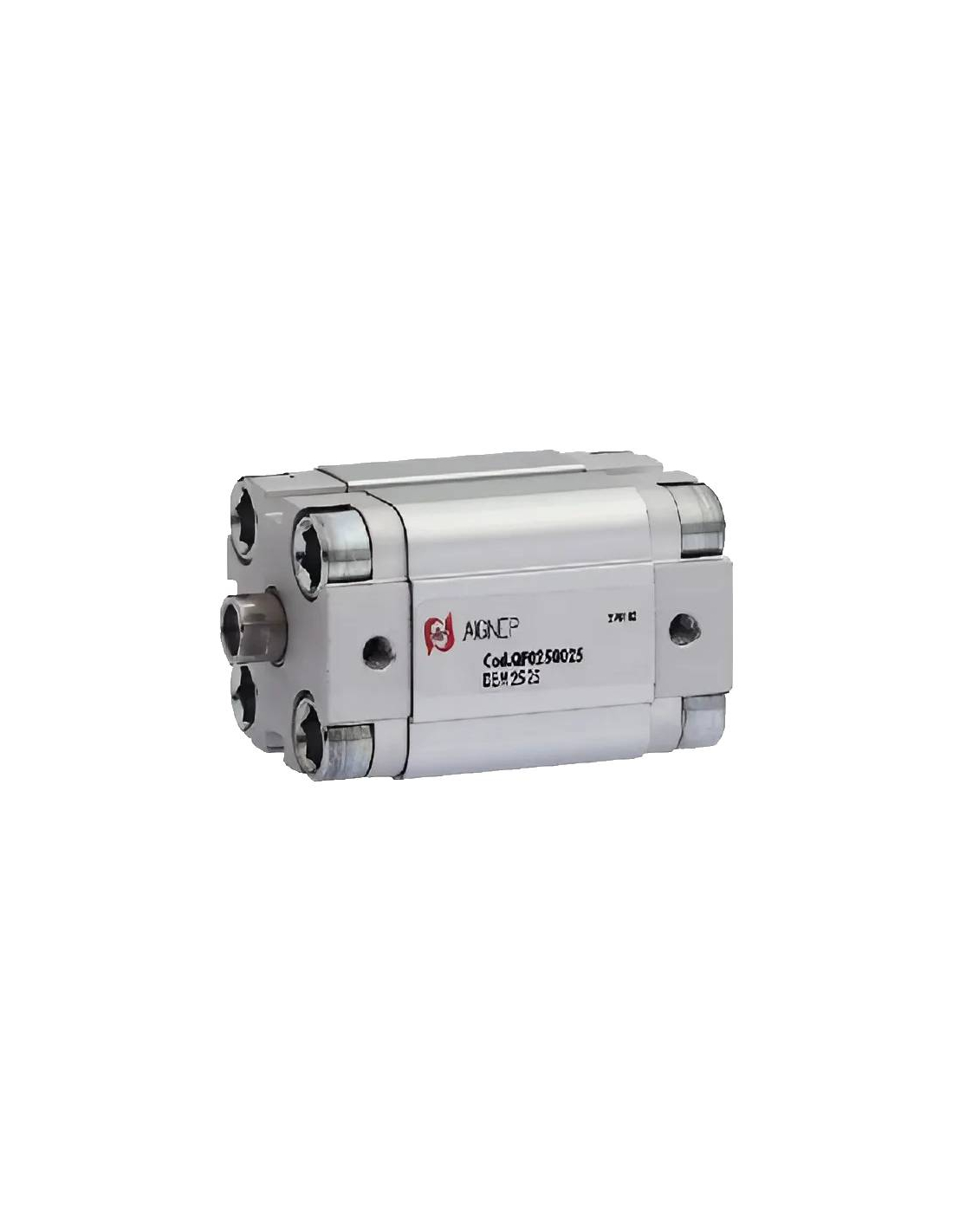

Cilindro neumático compacto 25x10mm doble efecto vástago hembra UNITOP - Aignep

Cilindro neumático compacto diámetro 25 mm y carrera 10mm, en doble efecto  y preparados para detección magnética. El cilindro neumático está fabricado conforme a la norma UNITOP, cuerpo en aluminio anodizado, vástago con rosca hembra en acero cromado, y juntas del vástago y del pistón en poliuretano. Cilindros neumáticos con certificación ATEX destinados para utilización en atmósferas explosivas  categoría 2 - II 2GD h T6.


El cuerpo del cilindro está fabricado en aluminio anodizado con  tapas de cierre del mismo material. Sobre todas las caras del cuerpo del cilindro, se dispone de ranuras longitudinales para el montaje de detectores magnéticos. Cuentan con una amplia gama de anclajes y fijaciones, que proporcionan numerosos puntos de fijación.






Características técnicas del cilindro neumático:

• Fabricante: Aignep
• Referencia del fabricante: QF0250010
• Diámetro y carrera: Ø25x10 mm
• Tipo: Cilindro neumático doble efecto magnético
• Tipo de fluido: Aire comprimido filtrado lubricado o no lubricado
• Estándar de fabricación: UNITOP
• Presión de funcionamiento: 1 - 10 bar
• Juntas vástago y pistón: Poliuretano
• Tipo de construcción: Vástago acero cromado
• Tamaño de la rosca de conexiones de aire: M5
• Diámetro del vástago: 10mm
• Rosca del vástago: M5
• Temperatura de funcionamiento: 0ºC a +80ºC (-20ºC con aire seco)
• Cilindros ATEX: - II 2 GD c T6 -20°C <Tamb <80°C
• Sensores recomendados: DT





El cilindro esta preparado para el montaje de detectores magnéticos y diferentes accesorios. El suministro solo incluye el cilindro, el resto de complementos se han de pedir por separado.


Bajo pedido se pueden suministrar, otras carreras y ejecuciones

Ejemplo de aplicación





Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
