Cilindro neumático compacto guiado 20x200mm doble efecto Serie CG01 - Aignep

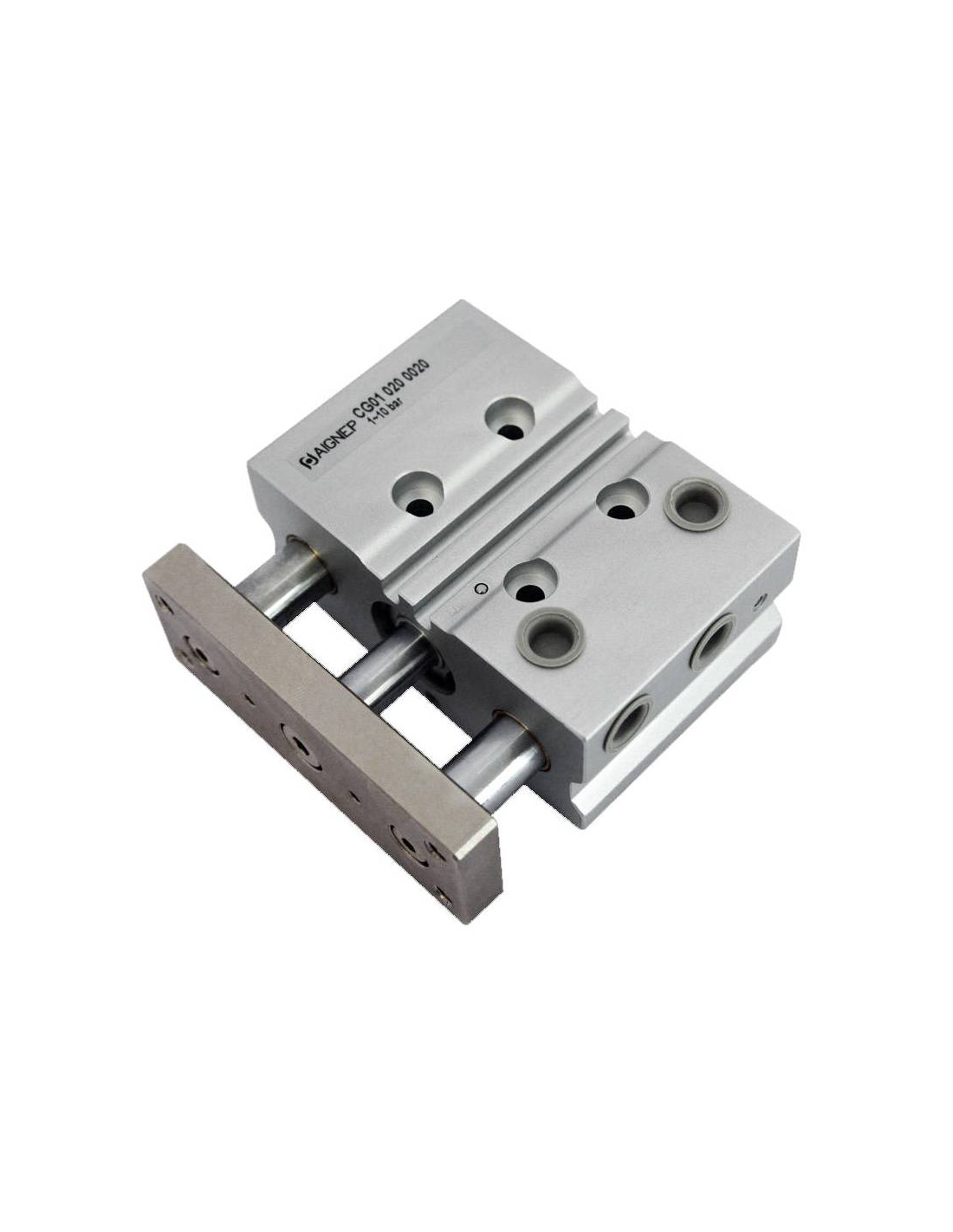

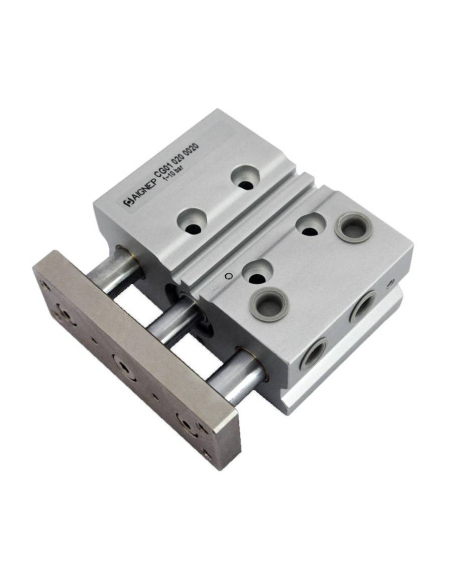

Cilindro neumático compacto de doble guía, diámetro 20 mm y carrera 200mm, doble efecto magnético. Están diseñados para aplicaciones donde el espacio es limitado y se necesita un cilindro con guías internas y una estructura robusta pero compacta. Solución de guiado mediante casquillos de bronce acoplados a los vástagos de guiado.


Estos cilindros están construidos con materiales de alta calidad, cuerpo en aleación de aluminio y vástago en acero inoxidable, lo que les confiere una alta resistencia y fiabilidad. Además, su diseño incluye juntas y amortiguación en NBR, lo que asegura un funcionamiento eficiente y una larga vida útil. Se caracterizan por la posibilidad de fijación en varias caras mediante diferentes métodos, alimentación neumática en ambos lados, ranuras para sensores dobles, tanto en el lado superior como en el inferior.


Son ideales para sistemas automatizados, manipuladores y robótica, donde se necesita una guía compacta para mantener la alineación del vástago y un movimiento estable.

El cilindro esta preparado para el montaje de detectores magnéticos y diferentes accesorios. El suministro solo incluye el cilindro doble efecto, el resto de complementos se han de pedir por separado. Opción con rodamientos a bolas bajo pedido

Los cilindros de la serie CG01 de la marca Aignep son compatibles y sustituibles a los de la marca SMC y otras marcas como AirTac, Airon, Mindman, Metal Work.




Características técnicas del cilindro neumático:

• Fabricante: Aignep
• Referencia del fabricante: CG010200200
• Diámetro y carrera: Ø20x200 mm
• Tipo: Cilindro neumático compacto guiado doble efecto
• Tipo de fluido: Aire comprimido (lubricación no necesaria)
• Presión de funcionamiento: 1 - 10 bar
• Juntas y amortiguadores: NBR
• Tipo de construcción: Vástago acero inoxidable
• Rosca de conexiones de aire: 1/8
• Diámetro del vástago: 10mm
• Temperatura de funcionamiento: -5ºC (sin congelación)  a +60ºC
• Rango de velocidad del émbolo: 50 - 500 mm/seg
• Carga lateral máxima admisible de trabajo (W): 54N
• Par de rotación máximo admisible (T): 1,48Nm
• Precisión antigiro (θ): ± 0,08°
• Peso: 2250g






Gráficos para el uso como parado para cilindros CG01 (Ø 12 ÷ 32)








Gráficos para el uso como elevador para cilindros CG01 (Ø 12 ÷ 32)








Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Para ampliar la información puede descargar la ficha técnica pulsando sobre la pestaña "Archivos Adjuntos"
