Autotransformador trifásico 230/400V 25 KVA reversible con caja

639,99 € IVA incluido

528.92 IVA no incluido

ATT25

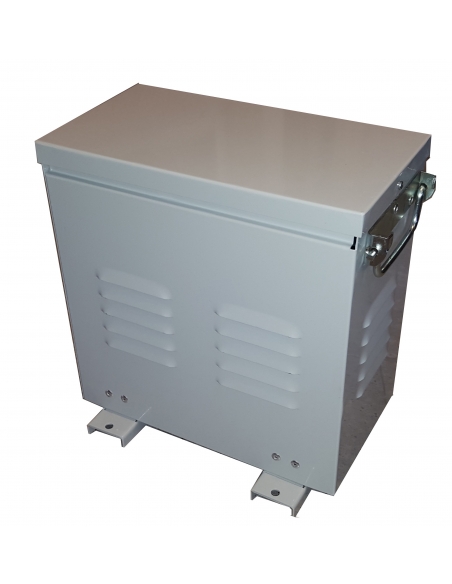

Autotransformador reversible trifásico de 25kVA con caja metálica, que permite la adaptación de tensión de 230Vac trifásicos a 400Vac trifásicos o 400Vac trifásicos a 230Vac trifásicos. Genera también neutro.

Permite adaptar la tensión en maquinaria, motores, bombas, etc.., de forma económica.

Referencia: ATT-25

esquema eléctrico autotransformador trifásico
Imagen representativa para fines ilustrativos, el artículo suministrado corresponderá a las especificaciones indicadas.

3 consultas sobre el producto

Privacidad

Envíos

Devoluciones

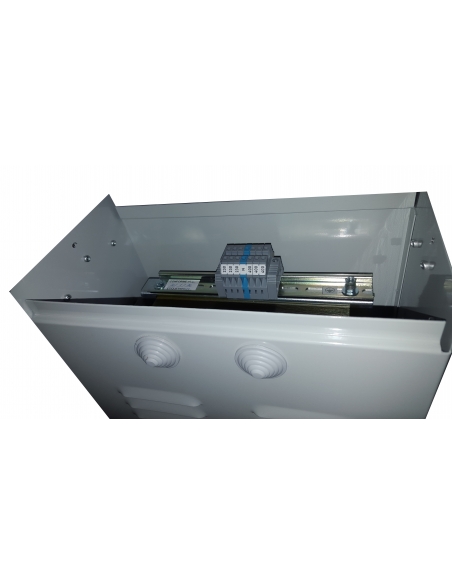

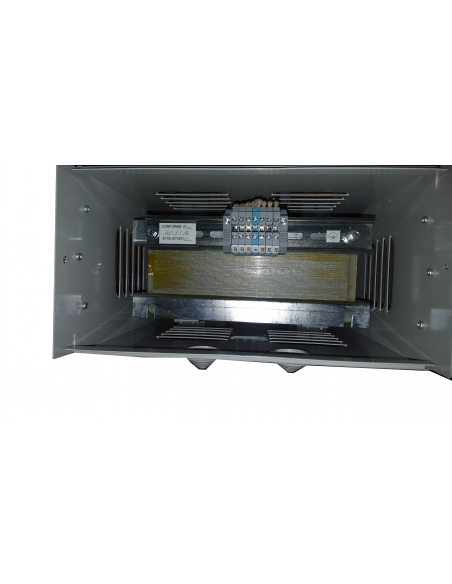

Autotransformador trifásico para cambio de tensión, tipo seco, reversible, capaz de generar neutro a la vez que transforma el valor de la tensión. Son indicados cuando se requiera adaptar la tensión de una forma económica, sin separación galvánica. Su campo de aplicación habitual es la adaptación de tensiones en maquinas, bombas, motores, etc.. Se suministran en caja metálica que proporciona un grado de aislamiento IP-23, conexión mediante bornas.

Fabricados con chapa magnética de bajas pérdidas proporcionando un alto rendimiento.

Características técnicas:

Referencia: ATT-25
Bobinados: Clase térmica N 200ºC.
Relación de transformación 230/400V y neutro. Reversible.
Potencia: 25 KVA.
Intensidad aparente:
- 400Vac: 36.1A
- 230Vac: 62.8A
Frecuencia: 50/60Hz.
Conexión: Yn0.
Tensión de prueba: 3KV entre bobinados y masa.
Aislantes: Clase térmica F 155ºC Y H 180ºC.
Protección: IP-23 (Caja metálica).
Temperatura ambiente: TA=25ºC.
Refrigeración: ANAN (Aire natural).
Certificado: UNE-EN 61558, UNE-EN 60076.

Dimensiones autotransformadores trifásicos Sevein

El transformador se suministra sin ningún tipo de protección contra sobrecarga, es obligatorio la instalación de las mismas para evitar la sobrecarga del transformador.
La potencia y la intensidad indicada son aparentes, la intensidad activa proporcionada por el transformador dependerá del factor de potencia de la carga conectada.

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.

Anexo transformadores ES

Anexo instrucciones transformadores

Descargar (173.88KB)

Anexo transformadores PT

Anexo instrucciones transformadores PT

Descargar (594.49KB)

Anexo transformadores FR

Anexo instrucciones transformadores FR

Descargar (598.96KB)

Anexo transformadores IT

Anexo instrucciones transformadores IT

Descargar (422.86KB)

Anexo transformadores EN

Anexo instrucciones transformadores EN

Descargar (427.88KB)

Preguntas

Pregunta

Olá um auto transformador de 50kva trifasico pode ser ligado a rede doméstica para elevar a voltagem para 230v? Obrigado cumprimentos
Victor alves

Respuesta

Bom dia,

Em resposta à sua consulta, informamos que os autotransformadores trifásicos são projetados para transformar tensões trifásicas, por exemplo, de 230 V para 400 V ou vice-versa, em instalações industriais ou comerciais que disponham de rede trifásica.

Este tipo de autotransformador não fornece isolamento galvânico, pelo que a sua utilização deve ser avaliada cuidadosamente de acordo com as características da instalação.

Além disso, tenha em conta que a potência do autotransformador deve ser escolhida em função da carga que será ligada. Um transformador de 50 kVA é adequado para aplicações que requeiram esse nível de potência; se a carga for inferior, poderá ser mais conveniente utilizar um modelo de menor capacidade.

Cabe ao instalador ou técnico responsável determinar se este equipamento é adequado ao seu caso específico.

Todos os nossos produtos destinam-se a uso profissional e requerem instalação por pessoal qualificado. Verifique antes de efetuar a encomenda se o produto se adapta às suas necessidades.

Atentamente,
Adajusa

Victor alves en 23/07/2025 22:19:24

Pregunta

Necesito instalar, para una instalación de BT con una potencia simultánea de 24kW, un autotransformador de 31.5kVA para pasar de un trifásico 220V a un trifásico 400V.
La intensidad aguas arriba del autotrafo será de 60A. Aguas abajo del autotrafo la intensidad será de 34,7 A.
Que protección necesito colocar en el cuadro que hay aguas arriba, además de un diferencial y un protector contra sobretensiones SPT?
Hay que instalar en ese cuadro un magnetotérmico?
Hay que instalar un relé de protección contra sobrecorriente?

Gracias y saludos,

Respuesta

Un autotransformador de 31,5 KVA soporta una carga de 22,05 KW, el fabricante recomienda dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, por tanto, 22,05 x 20 % = 4, 41 KW 22,05 - 4,41 = 17,64 KW será la carga máxima que recomienda el fabricante, a la salida del autotransformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar. para que el el caso que se sobrepase, esté elemento se disparará proteguienhdo el autotransformador de sobrecargas. A la hora de realizar la instalación tiene que tener presente utilizar cables de suficiente sección para que soporten la carga a la que tiene que ser sometidos, dependiendo de la sección de cable, tiene que instalar un magnetotérmico 4 polos curva D que proteja los cables y que soporte la arrancada del transformador.

Saludos

ADAJUSA

andreu de la mano en 27/12/2023 17:35:04

Pregunta

Buenas querría transformar de 220w a 16kva en trifásico me.sirviria?

Respuesta

Buenos días,

Los autotransformadores trifasicos son maquinas eléctricas que permiten adaptar el nivel de tensión, por ejemplo de 230V trifasicos a 40V trifasicos.

No permiten obtener mas potencia de la de entradas, es decir, si disponemos de 16KVA en la salida tendremos un poco menos de 16kVA (95%), pero nunca mas, aunque el autotransformador sea de mas potencia (20kVA) y tampoco si tenenemos una linea monofásica convertirla en trifasica, esto no es posible.

Saludos

Bruno en 12/07/2018 21:42:10
