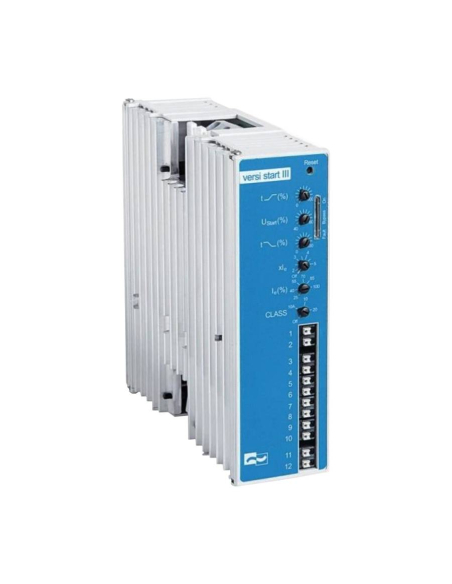

Arrancador suave 22kw 45A 400V 3 fases analogico

Arrancador suave analógico de control a tres fases para arranque de motores de 22Kw 30CV 400Vac con carga normal con un número máximo de 10 arranques por hora. Permite un arranque electrónico del motor limpio y suave. Este tipo de arrancadores suaves proporciona el control de las tres fases, proporcionando protección contra sobrecargas en el motor.

El uso de arrancadores suaves, soft starters, evitan el estrés mecánico y los picos de consumo en el motor, por lo que consiguen aumentar la vida útil del motor y optimizar el rendimiento de la instalación.

Los arrancadores suaves están diseñados para poder reemplazar la los clásicos arrancadores estrella-triángulo.

Capacidad de Carga:

• Potencia en carga suave, conexión directa: 22Kw (30CV), arranque en tiempo inferior en 5 segundos. I=3xIn.
• Potencias en carga pesada, conexión directa: 18,5Kw (25CV,) arranque en tiempo inferior a 10 segundos. I=4,5xIn.
• Potencia en carga suave, conexión estrella (6 hilos): 25Kw (35CV).
• Potencia en carga pesada, conexión estrella (6 hilos): 22Kw (30CV).

Características:

• Arrancador suave control 3 fases.
• Controlado por microprocesador.
• Arranque suave optimizado.
• Reducción del pico de corriente y el golpe de par en la aceleración.
• Fácil montaje en carril DIN estándar 35mm.
• Relé de bypass integrado.
• Protección del motor.
• Permite conexión en estrella (6 hilos).
• Parametrización por medio de tres potenciómetros.
• No requiere tensión de control adicional.
• No requiere conductor neutro de la red (N).
• Sustituto económico para arrancadores estrella-triángulo.
• Bornes de resorte.
• Control de sobre-temperatura en el radiador.
• Grado de protección IP20.

Funciones:

• Aceleración y deceleración suave.
• Entrada de control libre de potencial para aceleración y deceleración suave.
• 6 parámetros ajustables por separado:
• Tiempo de aceleración.
• Tensión de arranque.
• Tiempo de deceleración.
• Limitación de corriente.
• Corriente nominal del equipo.
• Curva de disparo.
• Impulso de arranque seleccionable.
• Salida de relé libre de potencial para indicar el estado de funcionamiento.
• Salida del transistor - Unidad de bypass.

Aplicaciones típicas:

• Motores para puertas y compuertas.
• Bombas, ventiladores.
• Cintas transportadoras, líneas de ensamblaje.

Características técnicas:

• Fabricante: Peter Electronic
• Ref: 2S50040045
• Tensión: 400Vac.
• Corriente nominal: 45A.
• Potencia nominal: 22Kw.
• Máx. frecuencia de conmutación a 3xIny 5s tan: 10/h.
• Máx. disipación de potencia:
• Durante operación: 20W.
• Standby: 5W.
• I²t - Semiconductores de potencia en A²s: 16200.
• Min. carga del motor: 20%.
• Tiempo de arranque: 0,5..10s.
• Tensión de arranque: 40..80%.
• Tiempo de parada: 0,25..10s.
• Tiempo de reinicio: 200ms.
• Capacidad de los contactos de salida: 2A/250Vac/30Vdc.
• Carga máxima contacto de salida del transistor: 30mA/30Vdc.
• Tensión de control (Uc): 24Vcc..230Vac.
•  Tensión nominal de aislamiento (Ui):
• Circuito principal: 500V.
• Circuito de control y auxiliar: 250V.
• Motor PTC.
• Corriente de arranque controlada por un transformador externo (incluido en el suministro).
• Peso: 1,1kg.
• Dimensiones: 52,5x147x158mm.

Diagrama conexionado básico

Diagrama conexionado en estrella (6 hilos)
