Painel para seccionamento e proteção contra sobretensões transitórias de instalações geradoras de energia fotovoltaica de 1 string e regulador MPPT que servem para transformar a radiação solar em energia elétrica.

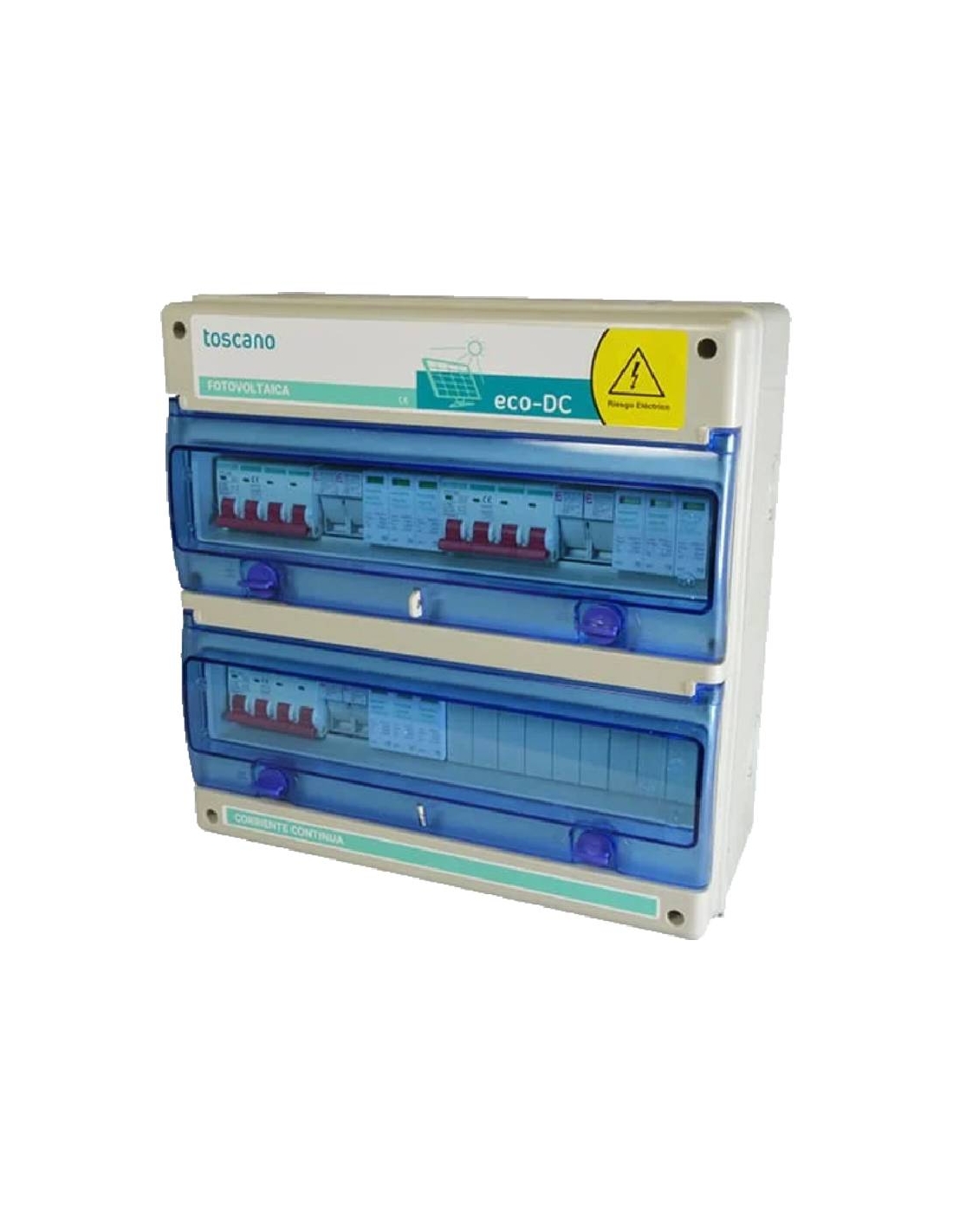

Os painéis ECO-DC-INV-S , já cablados e prontos para instalação, protegem a linha que liga os painéis fotovoltaicos ao inversor DC/AC da instalação. Eles mantêm o mesmo número de entradas e saídas de strings. Cada um dos strings é protegido com um porta-fusível de 1000Vcc e um fusível de 15A, um seccionador para cada saída MPPT e protetores contra surtos de Vcc.
Os protetores incorporados no ECO-DC-INV-S foram desenvolvidos para proteger contra descargas e sobretensões causadas por descargas atmosféricas na parte CC dos referidos sistemas. A proteção consiste em três estágios de varistores dotados de seccionadores térmicos que sinalizam a falha do elemento através de uma janela. Possui saída remota (contato de indicação).
Nota: Diagrama representativo para instalação com 2 strings e 2 MPPT
Regulamentos regulatórios:
- EN 20460-7-712
- EN 60269-6
- EN 60947-3
- EN 50539-11
Características gerais:
- Fabricante: Toscano
- Referência: ECO-DC1I1F15S63FV10P-S
- Entrada-Saída: 1 string / 1 MPPT
- Tensão nominal (Unpv): 1000Vdc
- Nº de seccionadores: 1x63A
- Corrente máxima: 25Adc (por string)
- Tensão máxima DC+/DC- (Ucpv): 1500Vdc
- Corrente de descarga nominal 8/20 (In): 20kA
- Corrente máxima descarga (Imax): 40kA
- Nível de proteção (acima): ≤ 3,4
- Tempo de resposta (ta): ≤25nS
- Grau de proteção: IP65
- Temperatura de funcionamento: -5º...+ 40ºC
- Dimensões: 270 x 250 x 155 mm
Conectado:
Para mais informações, você pode baixar a ficha técnica clicando na aba “Anexos”.
Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
