Atuador rotativo 125 - Metal Work

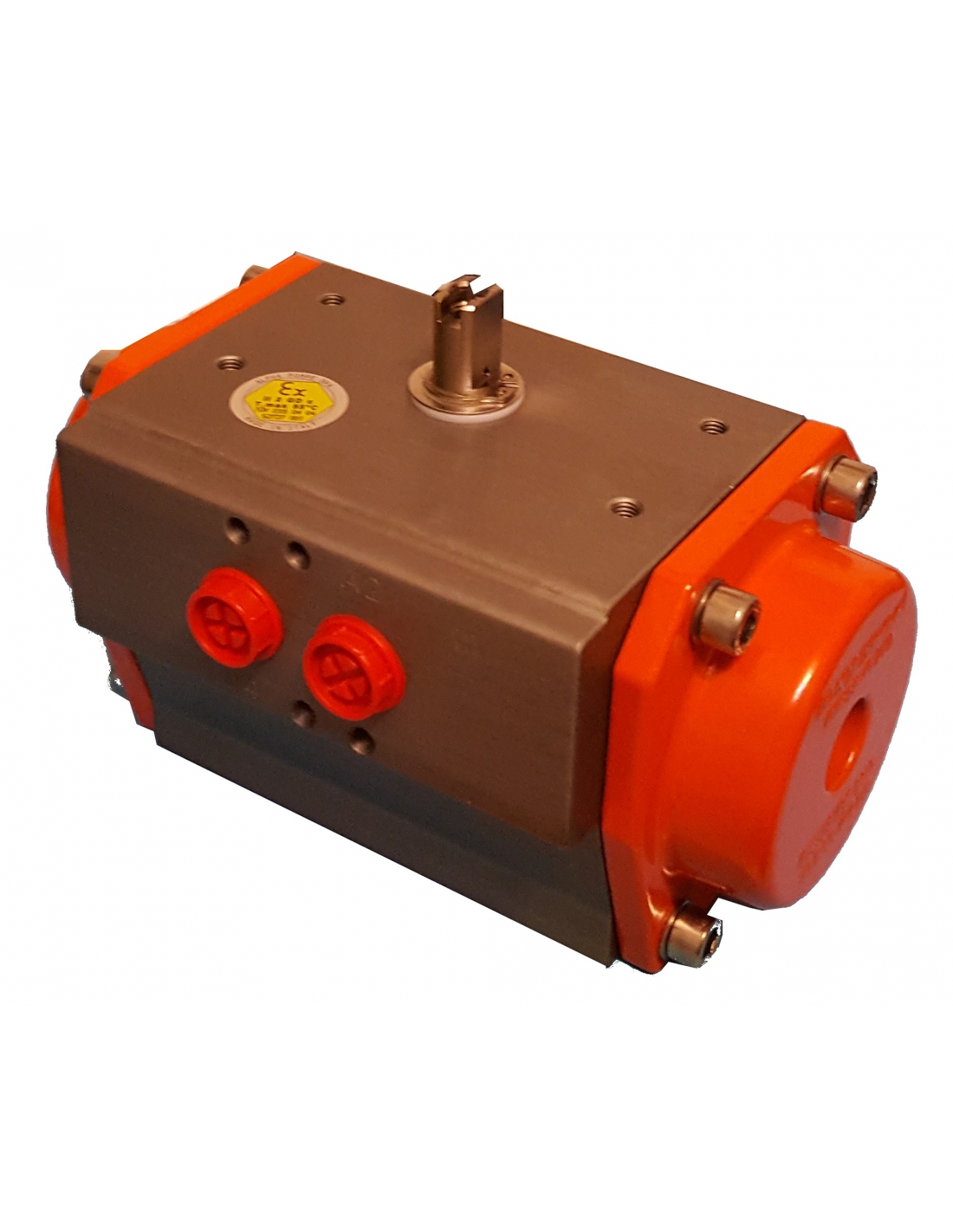

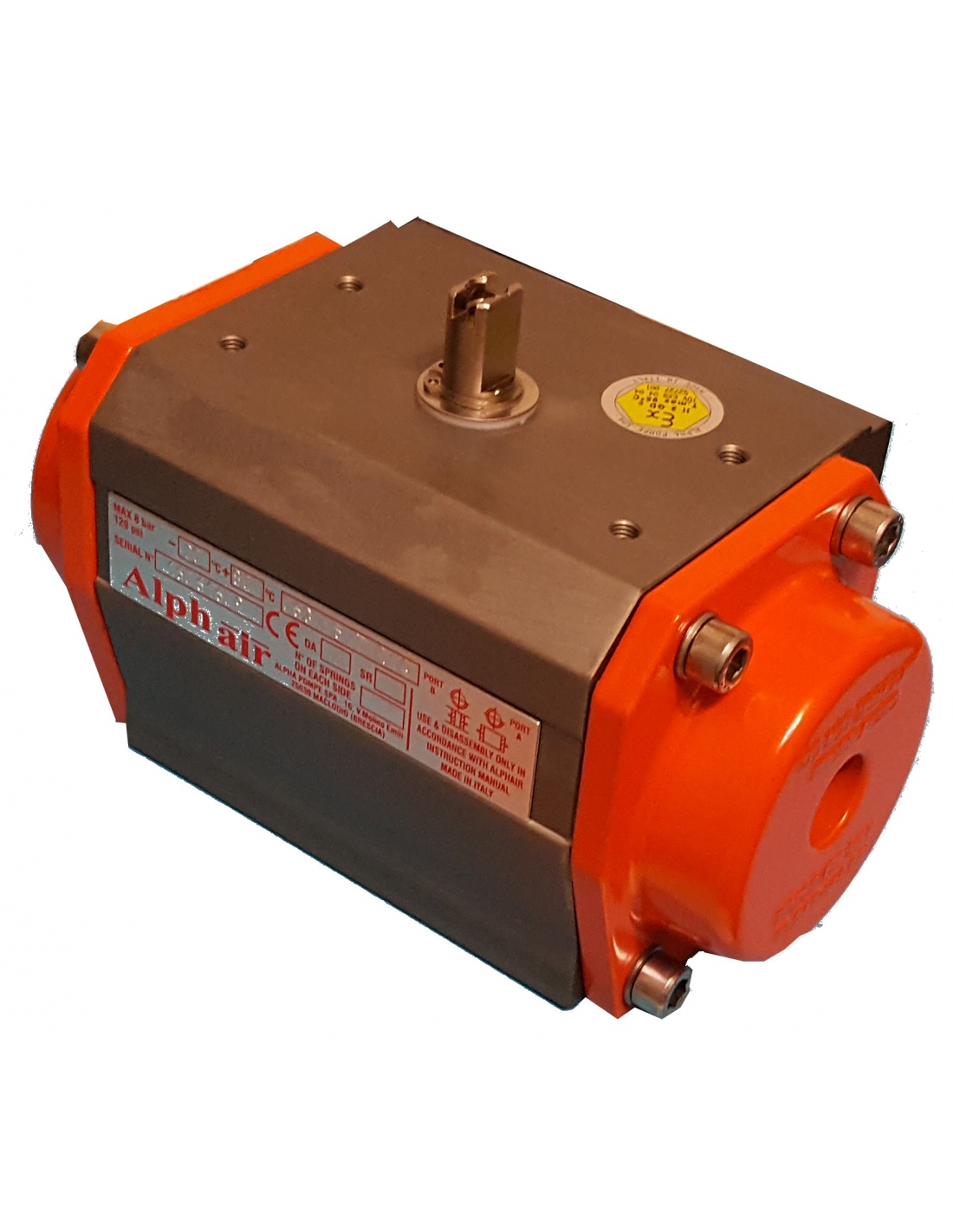

Atuador rotativo pneumático Ø125 de duplo efeito, para agir válvulas de esfera, borboleta ou qualquer outro tipo com ângulo de rotação de 90º.

O atuador permite ser facilmente acoplado às válvulas que cumprem o padrão ISO 5211 - DIN3337, permite receber válvulas de distância F07 e F10. No atuador podem ser válvulas fixas e válvulas solenoides PADRÃO NAMUR para sua ação.

Especificações

• Fabricante/Fornecedor: Metal Work
• Referência: W790E125GQ022DA
• Pressão operacional:
  • barra: 3 a 8
  • MPa: 0,3 a 0,8
  • Psi: 43 a 116
• Temperatura de operação: -20ºC a +80ºC
• Fluido: 20 μm de ar filtrado seco
• Ângulo de rotação: 90º ±5º
• Conexão mecânica: Tipo quadrado
• Usinagem para válvula ou electrovalvula no tipo da carroceria NAMUR VDIVDE-3845
• Categoria ATEX:
  • II 2G Ex h IIC T5 Gb
  • II 2D Ex h IIIC T95ºC Db
• Posição de montagem: Qualquer vertical não é recomendado
• Tipo atuador: Duplo efeito
• Torque nominal em 6 bar 7.6 Nm
• Tempo de rotação: 0,5 s.

Dimensões:

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha técnica clicando na guia "Arquivos Adjuntos"
