Grupo de filtros 3/8 com regulagem de válvula de fechamento 0-8 bar dreno automático Série Syntesi - Metal Work

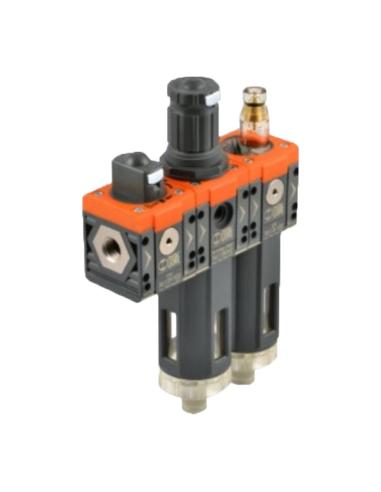

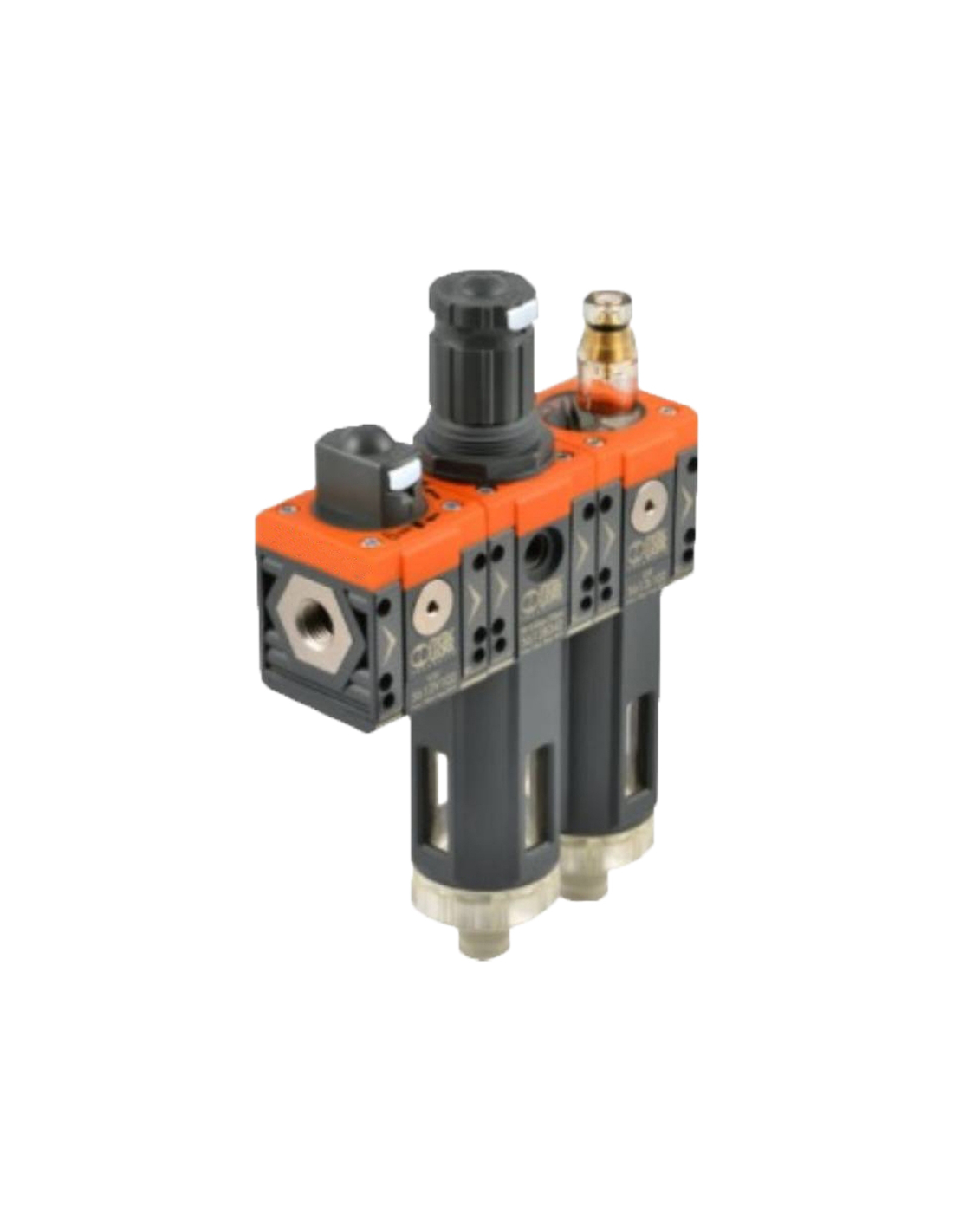

Grupo de filtros 3/8 com válvula de fechamento manual na entrada, unidade de manutenção 3/8 para aplicações pneumáticas, drenagem automática, tamanho compacto (SY1) de fabricação européia.
Entre as principais características deste grupo de filtros, tem um ótimo desempenho de vazão em relação ao seu tamanho e peso reduzido, atendendo a demanda atual de miniaturização e desempenho. Criado em tecnopolímero e latão niquelado com excelente resistência à corrosão. A unidade de filtro possui um elemento filtrante de 20 μm,
Este grupo filtrante incorpora uma válvula de corte manual na entrada, que permite isolar a máquina ou parte da instalação em que esta unidade está instalada do resto da rede pneumática. A válvula possui sistema de travamento por cadeado (o cadeado não está incluso no fornecimento).
O tipo de purga é automático com descarga de condensado, independente da pressão e vazão.

Nota: o manómetro não está incluído no fornecimento, deve ser encomendado separadamente.

Características do grupo de filtros:

• Fabricante: Metal Work
• Referência: V3V+FR+LUB SY1 3/8 20 08 RA
• Código: 5613V10B54L103
• Tamanho da rosca: 3/8"
• Tamanho do Grupo: Tamanho 1
• Campo de regulação: 0 a 8 bar .
• Pressão máxima de entrada: 15 bar .
• Dreno manual de condensado e dreno automático quando a pressão é removida.
• Válvula de purga de sobrepressão incorporada.
• Grau de filtragem: 20μm.
• Capacidade do copo: ^30cm3
• Taxa de fluxo a 6,3 bar (0,63 MPa; 91 psi) ∆P 0,5 bar (0,05 MPa; 7 psi) ( Nl/min): 250
• Taxa de fluxo a 6,3 bar (0,63 MPa; 91 psi) ∆P 1 bar (0,1 MPa; 14 psi) ( Nl/min): 1050
• Alívio da vazão de descarga, a 6,3 bar (0,63 MPa; 91 psi) ( Nl/min): 70
• Taxa de fluxo de entradas de ar adicionais a 6,3 bar (Nl/min): 500 (V3V) - 500 (FR) + 450 (LUB)
• Tamanho da rosca para manômetro: 1/8"
• Parafusos de fixação à parede: M4.
• Posição de montagem: Vertical.
• Temperatura de trabalho: -10 a +50ºC.
• Incluído: passagem total na descarga zerando a pressão de entrada e botão desbloqueável.

Material para uso profissional, instale de acordo com as normas vigentes no local de instalação.

Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".
